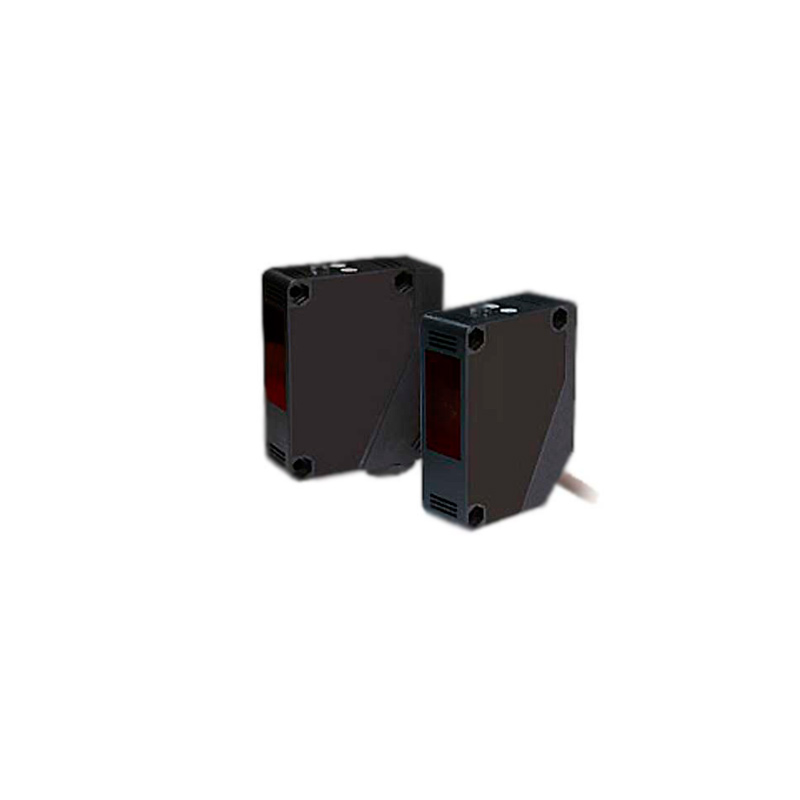

Оптический датчик Optex-FA серии V3/V4

Цена по запросу

В наличии

Артикул товара: 2147

Добавить в корзину

Добавить к сравнению

info.mansarprom@gmail.com

Узнать оптовые цены

Сроки доставки

Доставка в город Санкт-Петербург

ТК Деловые линии 24.12.2024 * 1050 ₽**

СДЭК 25.12.2024* 920 ₽**

DPD 23.12.2024* 400 ₽**

Самовывоз 24.12.2024* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг

Характеристики
Описание
Гарантия и возврат
Адрес и контакты
Отзывы

Основные характеристики
Категория	Датчики оптические
Производитель	Промсат

Дополнительные характеристики
Напряжение питания	24-240 В, 10-30 В
Степень защиты	IP67
Потребляемая мощность	3 ВА, 2 ВА, 2,5 ВА, 35 мА
Конструктивное исполнение	виброударопрочные

Оптический датчик Optex-FA серии V3/V4 используется для контроля качества продукции, подсчёта изделий.

Особенности

Быстроразборная конструкция корпуса позволяет осуществлять оперативное отсоединение электрических проводников со стороны датчика. Это в свою очередь позволяет исключить необходимость демонтажа кабеля вместе с датчиком, что во многих случаях дает возможность исключить лишние трудозатраты.
Также как и в датчиках предыдущих серий V/V2 производитель использовал мощный источник излучения, что позволило применять датчики этой серии в жестких условиях, либо когда присутствует запыленность помещения.
Широкий диапазон питающих напряжений позволяет использовать датчики этой серии в большинстве стран мира.

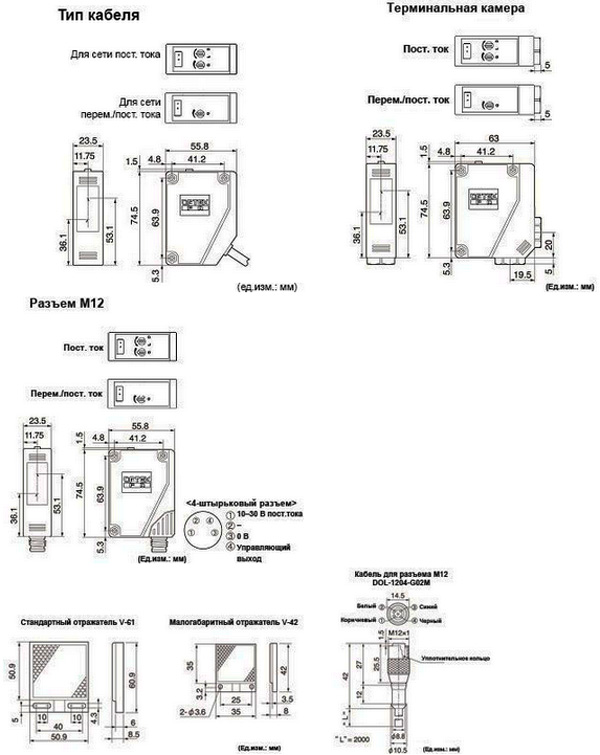

Рис.1. Габаритный чертеж датчика Optex-FA серии V3/V4

Технические характеристики
Модель	Тип с релейным выходом			Тип с транзисторным выходом
	Однопроходной луч	Отражение от рефлектора	Диффузный	Однопроходной луч	Отражение от рефлектора	Диффузный
Серия V3 (кабель/разъем)	V3T-7000A (класс A), V3T-7000 (класс B)	V3T-1200A (класс A), V3T-1200 (класс B)	V3T-200A (класс A), V3T-200 (класс B)	V3T-7000N, P, CN, CP	V3R-1200N, P, CN, CP	V3D-200N, P, CN, CP
Серия V4 (с кабельным вводом)	V4T-7000A (класс A), V4T-7000 (класс B)	V4R-1200A (класс A), V4R-1200 (класс B)	V4D-200A (класс A), V4D-200 (класс B)	V4T-7000N, P, CN, CP	V4R-1200N, P, CN, CP	V4D-200N, P, CN, CP
Рабочий диапазон	70 м	12 м Отражатель:V-61	2 м	70 м	12 м Отражатель:V-61	2 м
Время отклика	15 мс			0.5 мс
Режим работы	СВЕТЛО			СВЕТЛО / ТЕМНО выбирается с помощью потенциометра
Гистерезис	нет		20% макс.	нет		20% макс.
Источник излучения	Красный светодиод (635 нм)
Индикатор	Выходной индикатор (оранжевый светодиод) / индикатор стабильности (зеленый светодиод)
Управляющий выход	Реле норм. откр./закр. 240В~ / 30 В-, 3 А			Открытый коллектор NPN или PNP, 100 мА/30 В-
Напряжение питания	24-240 В~ +/- 10% пульсации			От 10 до 30 В-, включая 10% пульсации
Верхний предел	Распознавание верхнего предела (только модели класса A)			Распознавание верхнего предела
Потребление электроэнергии	3 ВА макс.(Класс A), 4 ВА макс.(Класс B)	2 ВА макс. (Класс A), 2,5 ВА макс. (Класс B)		35 мА макс.
Рабочая температура	От -25 до 55℃
Рабочая влажность	От 35 до 85% отн. вл.
Температура/влажность хранения	От -40 до 70 ℃, от 35 до 95% отн. вл.
Регулировка чувствительности	Однооборотный потенциометр
Cтепень защиты	IEC 144, IP67
Виброустойчивость	10 ~ 55 Гц, амплитуда 1,5 мм, по осям X Y Z в течение 2 ч
Ударопрочность	50G, по направлениям XYZ
Материалы	Усиленное стекловолокно ABS (корпус), ПММА (линза)

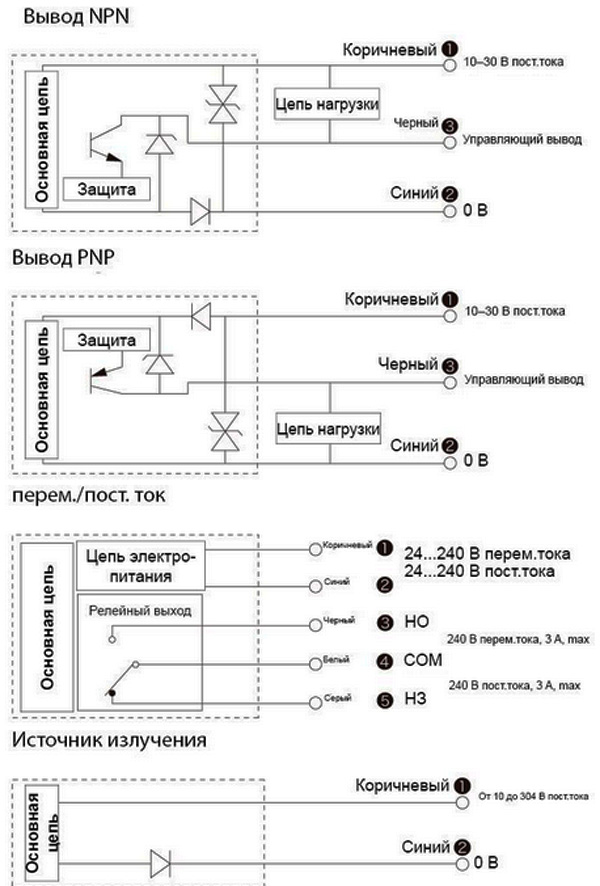

Рис.2. Схема датчика Optex-FA серии V3/V4
