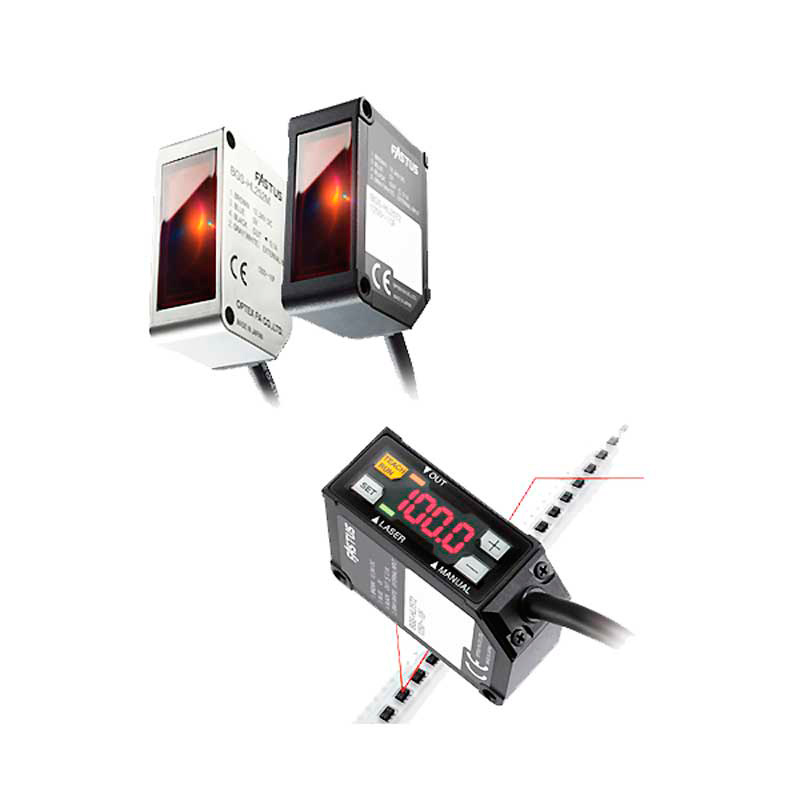

Оптический датчик Optex-FA серии BGS-HL (Laser)

Цена по запросу
В наличии
Артикул товара: 2156
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 08.10.2021 * 1050 ₽**

СДЭК 09.10.2021* 920 ₽**

DPD 07.10.2021* 400 ₽**

Самовывоз 08.10.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Датчики оптические
Производитель Промсат
Дополнительные характеристики
Напряжение питания12-24 В
Степень защитыIP67
Конструктивное исполнениевиброударопрочные

Оптический датчик Optex-FA серии BGS-HL (Laser) используется в различных отраслях промышленности для контроля качества продукции, подсчёта изделий.

Функциональные возможности

Оптические датчики Optex-FA BGS-HL серия (Laser) обеспечивают:

  • контроль положения различных валов,
  • положения черных деталей на конвеере,
  • укладки на конвеере плоских объектов,
  • краев плоских объектов сложенных вертикально,
  • положения упаковок различных цветов на конвеере,
  • обнаружение на конвеере тонких листов теста.

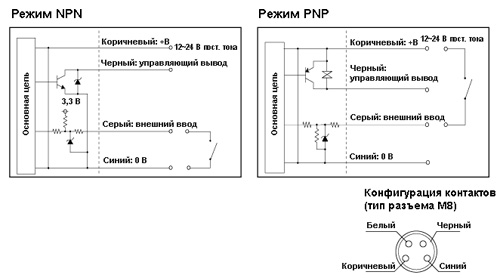

Рис.1. Схема оптического датчика Optex-FA серии BGS-HL (Laser)
Рис.1. Схема оптического датчика Optex-FA серии BGS-HL (Laser)

Технические характеристики
С кабельным соединением Алюминиевый корпус BGS-HL05T BGS-HL25T BGS-HL25T2
Корпус SUS BGS-HLM05T BGS-HLM25T BGS-HLM25T2
Разъем Алюминиевый корпус BGS-HL05T BGS-HL25T BGS-HL25T2
Корпус SUS BGS-HLM05T BGS-HLM25T BGS-HLM25T2
Рабочее расстояние 20 ... 50 мм 50 ... 250 мм
Воспроизводимость 0.01 мм 0.1 мм
Минимальная детектируемая разница высот 0.08 мм 0.8 мм
Источник освещения Красный лазерный диод (длина волны 655 нм)
Максимальная мощность: 390 мкВт Максимальная мощность: 1 мВт
Класс лазера IEC / JIS Класс 1 Класс 2
FDA Класс II
Размер точки φ0,8 мм φ1 мм
Время отклика По умолчанию: 1.5 ... 7,5 мс По умолчанию: 3 ... 15 мс
Гистерезис 0 ... 22,49 мм (по умолчанию: 0,15 мм) 0 ... 149,9 мм (по умолчанию: 1 мм)
Индикатор Лазерный индикатор: зеленый / индикатор мощности: оранжевый / индикатор режима: красный
Цифровой дисплей Светодиодный дисплей с 7 сегментами и 4 разрядами
Регулировка рабочего расстояния Сохраненные значения / ручная
Внешний ввод Выключение лазера, запоминание, снятие данных и сохранение значений, одно измерение
Управляющий вывод NPN/PNP макс. 100 мА / 24 В пост. тока (остаточное напряжение макс. 1,8 В)
Режим работы СВЕТЛО / ТЕМНО, выбирается путем настройки
Таймер ВЫКЛ / Задержка включения / Задержка выключения / Одно измерение (0 ... 9999 мс)
Источник питания / Потребляемый ток 12 ... 24 В пост. тока, включая 10% пульсации (p-p) / 40 мА макс.
Цепь защиты Защита от неправильного подключения, защита от перегрузки
Степень защиты IP67
Рабочая температура / влажность -10 ... 50℃ / 35 ... 85% RH без замерзания или конденсации
Температура хранения / влажность -20 ... 60℃ / 35 ... 85% RH
Окружающее освещение Лампа накаливания: 5000 лк макс.
Устойчивость к вибрации 10 ... 55 Гц, двойная амплитуда 1,5 мм, X,Y,Z в течение 2 часов
Устойчивость к ударам 500 мм/с² (примерно 50 G) X,Y,Z 3 раза в каждой плоскости
Материал Корпус: <Алюминиевый> Алюминий / <тип SUS> SUS, Передняя линза: PPSU, дисплей: PET
Вес Кабель: прибл. 90 г, разъем: 30 г
Аксессуары в комплекте Кронштейн: BEF-OD1-B (для типа с кабелем) / BEF-OD1-A (для типа с разъемом), винт M3 * 2 шт.

Данные приведены при условии, что иное не указано в соответствующих документах: Температура окружающей среды: 23℃, напряжение питания: 24 В пост. тока, период отбора проб: 500 мкс, среднее значение: 512, расстояние измерения: середина диапазона, тестируемый объект: белая керамика.

Исполнение

При производстве датчиков этой серии производитель использовал оригинальную технологию "Tri-CORE", обеспечиваемую тремя главными составляющими:

  • Высокоточный электронный затвор с автоматической регулировкой скорости;
  • Цифровая обработка субпикселей;
  • Функция автоматического сэмплинга (выборки);

Функция автоматического регулирования скорости затвора минимизирует ошибки, при использовании устройства с объектами имеющими разную отражательную способность, и позволяет одинаково устойчиво работать с объектами с черной неотражающей поверхностью, или наоборот с блестящей отражательной поверхностью.

Функция цифровой обработки субпикселей подразумевает под собой разбиение каждого пикселя на более мелкие элементы (субпиксели) и работу уже с ними, что позволяет более точно восстановить отраженный сигнал. Кроме стандартной обработки полученного приемником сигнала от лазерного источника, датчики серии BGS-HL имеет функцию автоматического

сэмплинга, которая дает возможность стабильно детектировать металлические поверхности, а также черный материал, регулируя скорость выборки.

Дополнительные удобства для работы с сенсорами этой серии создает продуманный дизайн, эргономика и функционал, соответствующий устройствам класса High-End.
