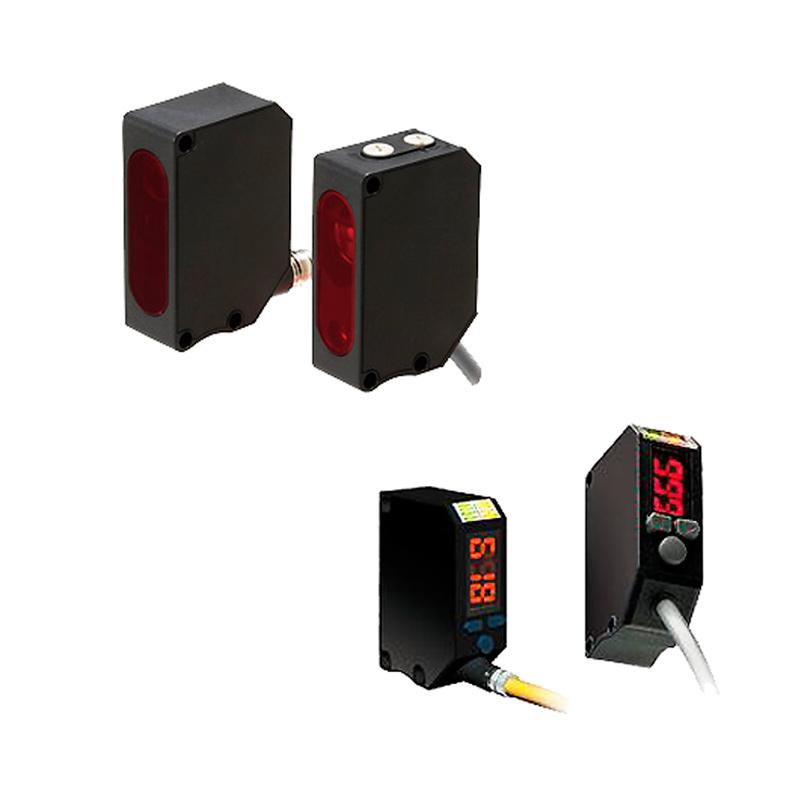

Оптические датчики Optex-FA серии D (Laser)

Цена по запросу
В наличии
Артикул товара: 2154
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 29.09.2021 * 1050 ₽**

СДЭК 30.09.2021* 920 ₽**

DPD 28.09.2021* 400 ₽**

Самовывоз 29.09.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Датчики оптические
Производитель Промсат
Дополнительные характеристики
Напряжение питания10-30 В
Степень защитыIP67
Потребляемая мощность50 мА, 35 мА, 40 мА, 30 мА
Конструктивное исполнениеУдаропрочный

Оптические датчики Optex-FA серии D (Laser) предназначен для обнаружения любого объекта, независимо от цвета самого объекта и цвета заднего фона, за счет встроенной возможности подавления этого фона.

Модификации

Серия лазерных датчиков Optex-FA D серия (Laser) , представленная пятью типами с несколькими подгруппами устройств, для широкого спектра применений в разных отраслях индустрии.

  • Датчики BGS-типа (BGS-DL) предназначены для обнаружения любого объекта, независимо от цвета самого объекта и цвета заднего фона, за счет встроенной возможности подавления этого фона (background suppression). В отличии от обычных фотоэлектрических датчиков BGS, лазерные датчики BGS-DL позволяют надежно детектировать черные, неровные и/или поверхности с высокой отражающей способностью, за счет использования вместо обычных светодиодов, КМОП-матрицы. Система на основе КМОП-технологии способна определить "количество" света в каждом пикселе при контроле скорости затвора, что дает возможность четко обнаруживать пиковое значение в зоне обзора сенсора, в то время как как обычный BGS-датчик PSD (сегментный элемент) детектирует усредненные значения пиков. Кроме того сочетание лазера и КМОП-матрицы исключает влияние окружающей среды.
  • Устройства BGS-DL-типа имеют встроенную функцию FGS (foreground suppression). Функция FGS позволяет диффузному сенсору работать подобному рефлекторному, используя, к примеру, ленту конвейера, как светоотражатель. Использование этой функции идеально для обнаружения тонких, или неровных объектов на однородной поверхности (лента конвейера).
  • Датчики этого типа включают в себя две подгруппы: точный тип (BGS-DLxx10xxx) и тип для работы на увеличенных дистанциях (BGS-DLxx25(30,70)xxx). В свою очередь каждая подгруппа представлена лазерными датчиками (КМОП-матрица) с функцией обучения (BGS-DLxx10(25)Txx), и более бюджетными (BGS-DLxx10(30,70)xx)- с обычной регулировкой чувствительности (потенциометром). Все лазерные датчики с функцией обучения (BGS-DLxx10(25)Txx) имеют встроенный таймер и 3-х разрядный 7-и сегментный индикатор для простоты настройки.
  • Сенсоры серии DR-Q типа идеально подходят для работы с прозрачными объектами. Кроме малого времени отклика (0.7 мс) в этих устройствах используется коаксиальный источник излучения, что увеличивает точность работы. Применение функции атоматического контроля усиления (AGS-automatic gain control) дает возможность компенсировать неблагоприятные внешние условия (грязь, пыль, пар) подстройкой порога уровня срабатывания, отслеживаня изменения входного уровня света.
  • Лазерные сенсоры D серии, барьерного и рефлекторнго типа (DT, DR) благодаря коаксиальному источнику излучения способны работать на экстремально больших дистанциях (DT до 100м (по спецификации до 40м), DR до 5м), имея при этом хорошо сфокусированный луч.

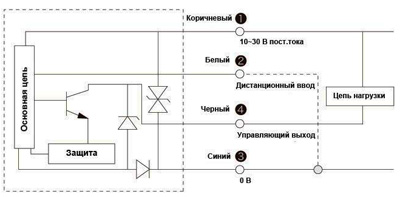

Рис.1. Схема датчика Optex-FA серии D (Laser)
Рис.1. Схема датчика Optex-FA серии D (Laser)

Технические характеристики серия BGS-DL
Модель Лазерный датчик CMOS BGS (обучение кнопками) Потенциометр ручной настройки
Тип Точный тип Большое расстояние Точный тип Большое расстояние
Кабель BGS-DL10TN (или DL10TP) BGS-DL25TN (или DL25TP) BGS-DL10N (или DL10P) BGS-DL30N (или DL30P) BGS-DL70N (или DL70P)
Разъем M8 BGS-DL10TCN (или DL10TCP) BGS-DL25TCN (или DL25TCP) BGS-DL10CN (или DL10CP) BGS-DL30CN (или DL30CP) BGS-DL70CN (или DL70CP)
Рабочий диапазон 40 - 100 мм 100-250 мм 40 - 100 мм 100 - 300 мм 100 - 700 мм
Размер пятна φ1 мм на расст. 80 мм φ2 мм на расст. 200 мм φ3 мм на расст. 80 мм φ6 мм на расст. 200 мм
Регулировка чувствительности Кнопка настройки и кнопки точной настройки 4-однооборотный потенциометр
Гистерезис 3% / 80 мм 10% / 200 мм 5% / 80 мм 5% / 200 мм 5% / 300 мм
Напряжение питания От -30 до В-, включая 10% пульсации (p-p)
Потребляемая мощность 50 мА макс. (12 В), 35 мА макс. (24 В) 35 мА
Время отклика 1,5 мс макс. (фиксированная чувствительность) 0,7 мс
Таймер Задержка включения/выключения/одного считывания (шаг 1 мс: 0-999 мс, шаг 1 с для диапазона 1-10 с) Нет
Внешний вход Дистанционная настройка/отключение лазера Нет
Источник излучения Красный лазерный диод, 650 нм, макс. 1 мВт, 300 с, класс 2 Красный лазерный диод 650 нм, макс. 2 мВт 6с, класс 2 (макс. 3 мВт для BGS-DL70)
Светодиодный индикатор Выходной индикатор (оранжевый), лазерное излучение (зеленый)
Цифровой индикатор 7 сегментов, 3 разряда, красный светодиод Нет
Управляющий выход Открытый коллектор NPN или PNP, 100 мА макс./30 В-
Режим работы СВЕТЛО / ТЕМНО выбирается
Рабочая температура/влажность От -10 до 50 ℃, от 35 до -85% отн. вл.
Сопротивление изоляции 20 МОм или более (при 500 В-)
Степень защиты IP67
Сертификаты соответствия IEC, CE
Ударопрочность 50G (500 м/с²), 3 направления XYZ
Освещенность в окр. среде Солнечный свет: 10000 лк макс., Лампа накаливания: 3000 лк макс.
Материалы Антибактериальный ABS (корпус), ПММА (линза)
Технические характеристики серия DT (проходящий луч лазера) / серия DR (лазерный отражательный тип)
Модель Регулировка с помощью потенциометра
Тип Однопроходной Отражение от рефлектора
Кабель DT-4000N (или 4000P) DR-500N (или 500P)
Кабель с разъемом M8 DT-4000CN (или 4000CP) DR-500CN (или 500CP)
Рабочий диапазон 40 м 5 м
Размер пятна 15 мм/5 м 20 мм/3,5 м
Регулировка чувствительности 1-однооборотный потенциометр
Напряжение питания От -30 до В-, включая 10% пульсации (p-p)
Потребляемая мощность 40 мА 30 мА
Время отклика 0.5 мс
Источник излучения Красный лазерный диод, 650 нм, макс. 2 мВт, 4 с, класс 2
Светодиодный индикатор Выходной индикатор (оранжевый), лазерное излучение (зеленый)
Цифровой индикатор Нет
Управляющий выход Открытый коллектор NPN или PNP, 100 мА макс./30 В-
Режим работы СВЕТЛО / ТЕМНО выбирается
Рабочая температура/влажность От -10 до 50℃, от 35 до -95% отн. вл.
Сопротивление изоляции 20 МОм или более (при 500 В-)
Степень защиты IP67
Сертификаты соответствия IEC, CE
Ударопрочность 50G (500 м/S2), XYZ 3 направления
Освещенность в окр. среде Солнечный свет: 10000 лк макс., Лампа накаливания: 3000 лк макс.
Материалы Антибактериальный ABS (корпус), ПММА (линза)
Технические характеристики серия DR-Q
Модель Прозрачный
Тип Точный тип: Для полных бутылок Большое расстояние
Кабель DR-Q150TN (или Q150TP) DR-Q400TN (или Q400TP)
Разъем M8 DR-Q150TCN (или Q150TCP) DR-Q400TCN (или Q400TCP)
Рабочий диапазон 1,5 м 4 м
Размер пятна 15 мм/1,5 м 20 мм/3,5 м
Регулировка чувствительности Кнопка точной настройки
Напряжение питания От -30 до В-, включая 10% пульсации (p-p)
Потребляемая мощность 35 мА
Время отклика 0,7 мс
Таймер Задержка включения/выключения/одного считывания (шаг 1 мс: 0-999 мс, шаг 1 с для диапазона 1-10 с)
Источник излучения Красный лазерный диод, 650 нм, макс. 2 мВт, 4 мкс, класс 2
Светодиодный индикатор Выходной индикатор (оранжевый), лазерное излучение (зеленый)
Цифровой индикатор 7 сегментов, 3 разряда, красный светодиод
Управляющий выход Открытый коллектор NPN или PNP, 100 мА макс./30 В-
Режим работы СВЕТЛО / ТЕМНО выбирается
Рабочая температура/влажность От -10 до 50 ℃, от 35 до -95% отн. вл.
Сопротивление изоляции 20 МОм или более (при 500 В-)
Степень защиты IP67
Сертификаты соответствия IEC, CE
Ударопрочность 50G (500 м/S2), XYZ 3 направления
Освещенность в окр. среде Солнечный свет: 10000 лк макс., Лампа накаливания: 3000 лк макс.
Материалы Антибактериальный ABS (корпус), ПММА (линза)
