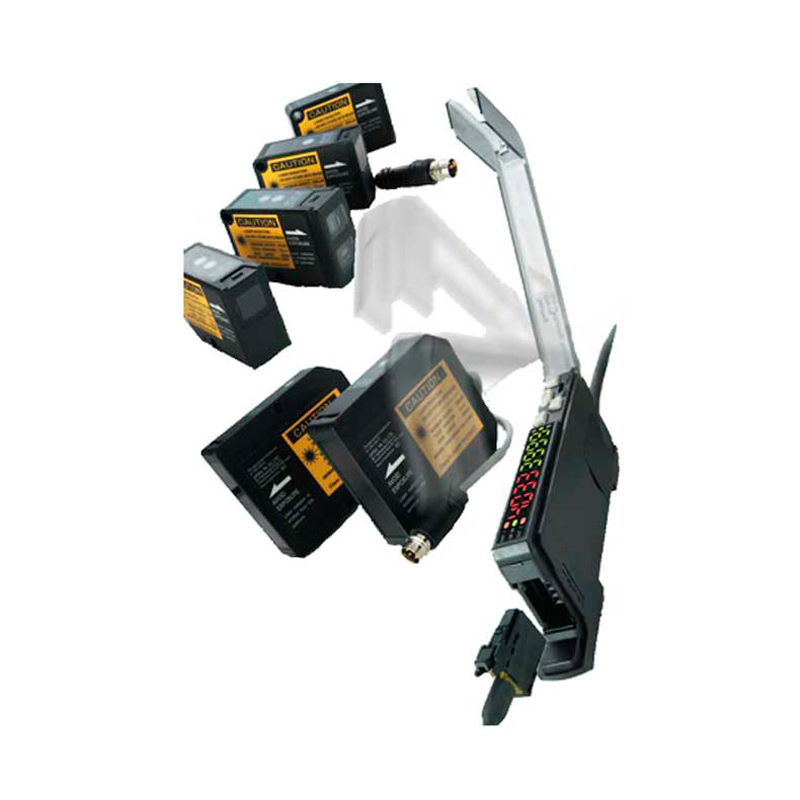

Оптический датчик Optex-FA серии D2SA (Laser)

Цена по запросу
В наличии
Артикул товара: 2155
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 26.09.2021 * 1050 ₽**

СДЭК 27.09.2021* 920 ₽**

DPD 25.09.2021* 400 ₽**

Самовывоз 26.09.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Датчики оптические
Производитель Промсат
Дополнительные характеристики
Напряжение питания12-24 В
Степень защитыIP67
Потребляемая мощность45 мА
Конструктивное исполнениеУдаропрочный

Оптический датчик Optex-FA серии D2SA (Laser) используется в различных отраслях промышленности для контроля качества продукции, подсчёта изделий.

Устройство и работа

Серия лазерных датчиков, имеющих модульную конструкцию для простоты монтажа и эксплуатации. Серия представлена несколькими типами лазерных головок (собственно датчиков) и несколькими вариантами цифровых усилителей. Лазерные головки серии имеют в своем составе: рефлекторный тип (для длинных, средних и коротких дистанций обнаружения), диффузный тип также для трех вариантов дистанций, и сквозной тип для стандартного и измерительного режимов.

Усилительные модули имеют варианты исполнения 1-о и 2- канальные, а по вариантам совместной работы- одиночное исполнение, для групповой работы (мастер-устройство D2SA-M) либо (ведомое устройство D2SA-S). Кроме того, усилители D2SA-серии могут использоваться совместно с усилителями оптоволоконных датчиков D2RF.

Модули для групповой работы соединяются параллельно для исключения перекрестных помех и для передачи параметров. Такой вариант предполагает возможность группового включения до 8 усилителей при температуре окружающей среды до 500С, или 30 усилителей при температуре окружающей среды до 400С.

Лазерные головки (датчики) рефлекторного типа DSR при работе на больших дистанциях (DSR-800 до 8 метров, DSR-5000 до 70 метров (рефлектор P-250F)) имеют остро сфокусированный луч диаметром 2 мм на расстоянии 2 м. Кроме того DSR-800 могут уверенно работать с прозрачными объектами и/или PET- продуктами на расстоянии до 8 метров. Расстояние обнаружения для этих головок связано со временем отклика (чем более скоростной режим обнаружения, тем меньше расстояние обнаружения). С помощью опционально поставляемых линз (BL-W130L-1) головки DSR-800 могут проецировать 3 типа луча с разной геометрией- острый луч с диаметром 2мм на расстоянии 2м, линейный луч с размерами 40*1 мм на расстоянии 300мм, широкофокусный луч диаметром 35мм, на расстоянии 300мм.

Датчики диффузного типа DSD-100 имеют достаточно большое расстояние срабатывания до 1,5 м (с включенной компенсацией чувствительности) и небольшой диаметр луча около 1 мм, на расстоянии 1 м, что позволяет детектировать объекты даже через небольшое отверстие. Это достигается использованием технологии коаксиального пучка.

Датчики сквозного типа представлены 2-я моделями: DSTC-200- имеет остросфокусированный луч 2 мм на расстоянии 2 м, DSTA-200- измерительный тип с лучом в виде полосы размером 30*2,5 мм. DSTA-200 благодаря специальному виду луча и аналоговому выходу (4...20) мА, идеален для задач сортировки объектов по их размеру, при этом расстояние между приемником и излучателем составляет 0,5 м.

Технические характеристики датчиков с выходом 1CH
Модель Автономный тип Сетевой тип
Главный датчик Вспомогательный датчик
Кабель NPN D2SA-MN3S D2SA-MN3 D2SA-SN1
PNP D2SA-MP3S D2SA-MP3 D2SA-SP1
Разъем M8 NPN D2SA-MNS-M8 D2SA-MN-M8 D2SA-SN-M8
PNP D2SA-MPS-M8 D2SA-MP-M8 D2SA-SP-M8
Время отклика Возможность выбора 60 мкс /500 мкс /2 мс (быстрый/стандартный/длительный отклик)
Внешний вход Внешний вход (*1): Выбирается один из (1) настройка (2) синхронизация (3) выключение лазера или (4) сброс счетчика (эта функция имеется только у типа M8-QD за искл. вспомогательного датчика типа M8-DQ)
Управляющий выход Открытый коллектор NPN или PNP, 100 мА макс., остаточное напряжение макс. 1,8 В
Аналоговый выход Нет
Таймер Задержка включения/выключения/один луч/без задержки, 1 мс - 9 с (шаг 1 мс)
Режим работы СВЕТЛО / ТЕМНО выбирается
Предотвращение перекрестных помех 4 шт. макс.
Регулировка чувствительности Настройка (возможна ручная настройка)
Светодиодный индикатор Зеленый (лазерная мощность), оранжевый (выход), красный (настройка), зеленый (активный канал)
Цифровой дисплей 8 разрядов (7 сегментов)
Потребляемая мощность 45 мА макс., 24 В-
Напряжение питания 12 - 24 В- +/- 10%, пульсация 10%
Рабочая температура/влажность (*3) От −25 до 55 ℃ (от −13 до 131 °F) / от 35 до 85% отн.вл. (без замерзания)
Температура/влажность хранения От -40 до 70 ℃ (от -40 до 158 °F) / от 35 до 85% отн.вл. (без конденсации)
Ударопрочность 50G (500 м/S2) , XYZ 3 направления
Степень защиты IEC IP50
Материалы PC
Технические характеристики датчиков с выходом 2CH
Модель Автономный тип Сетевой тип
Главный датчик Вспомогательный датчик
Кабель NPN D2SA-MNS D2SA-MN D2SA-SN
PNP D2SA-MPS D2SA-MP D2SA-SP
Разъем M8 NPN - - -
PNP - - -
Время отклика Возможность выбора 60 мкс /500 мкс /2 мс (быстрый/стандартный/длительный отклик)
Внешний вход Внешний вход (*1): Выбор: (1) настройка (2) синхронизация (3) отключение лазера или (4) сброс счетчика Управляющий выход: 2CH (2 канала), используется как управляющий выход или выход сигнализации
Управляющий выход Открытый коллектор NPN или PNP, 100 мА макс., остаточное напряжение макс. 1,8 В
Аналоговый выход 4-20 мА (*2)
Таймер Задержка включения/выключения/один луч/без задержки, 1 мс - 9 с (шаг 1 мс)
Режим работы СВЕТЛО / ТЕМНО выбирается
Предотвращение перекрестных помех 4 шт. макс.
Регулировка чувствительности Настройка (возможна ручная настройка)
Светодиодный индикатор Зеленый (лазерная мощность), оранжевый (выход), красный (настройка), зеленый (активный канал)
Цифровой дисплей 8 разрядов (7 сегментов)
Потребляемая мощность 45 мА макс., 24 В-
Напряжение питания 12 - 24 В- +/- 10%, пульсация 10%
Рабочая температура/влажность (*3) От −25 до 55 ℃ (от −13 до 131 °F) / от 35 до 85% отн.вл. (без замерзания)
Температура/влажность хранения От -40 до 70 ℃ (от -40 до 158 °F) / от 35 до 85% отн.вл. (без конденсации)
Ударопрочность 50G (500 м/S2) , XYZ 3 направления
Степень защиты IEC IP50
Материалы PC

* 1 Предустановленный режим настройки, заданный в усилителе, выполняется с помощью функции внешней настройки

* 2 Импеданс нагрузки 300 Ом макс.

* 3 До 3 взаимно подключаемых шт.До 30 шт. при температуре окружающей среды 40 ℃ (104 °F) при напряжении 12 В-

Технические характеристики линейки с лазерной головкой (Класс защиты IP67. Видимый красный лазер для простоты юстировки)
Модель   Отражение от рефлектора Диффузный тип
Кабель DSR-5000 DSR-800 DSD-100
Модели с разъемом M8 - - -
Эмиттер M8 - - -
Детектор M8 - - -
Усилитель D2SA-M / D2SA-M -M8 / D2SA-S
Источник излучения Видимый полупроводниковый лазер 650 мм
Выход макс. 3 мвт
Класс IEC / JIS Класс 2
Класс FDA Класс II
Расстояние детектирования (*1) Большое 0,5 - 50 м 8 м 1 м
Стандартное 0,3 - 35 м 5 м 0,7 м
Быстр. 0,1 - 20 м 2 м 0,25 м
Размер пятна (*2) Выбирается Прибл. 1 мм φ (расстояние: 1 м)
Точность повторяемости (*3) 0,2 мм 0,2 мм
Светодиодный индикатор Индикатор лазерного излучения: зеленый Выходной индикатор: оранжевый
Рабочая температура/влажность От -10 до +55℃/ от 35 до 85 % отн.вл. (без конденсации или замерзания)
Температура/влажность хранения От -25 до +70℃/ от 35 до 85 % отн.вл. (без конденсации или замерзания)
Освещенность в окр. среде 3000 лк (лампа накаливания) 10000 лк (солнечный свет)
Ударопрочность 10 - 55 Гц двойная амплитуда 1,5 мм 2 ч в каждом направлении X, Y и Z
Степень защиты IP67
Материал ПХ (корпус, крышка) ПММА/стекло (переднее стекло)
Вес (включая доп. элементы) (*4) 45 г

* 1 DSD-100: С белой бумагой (90 %) размером 200 x 200 мм DSR-800: С отражателем MP-45 (дополнительно)

* 2 Задается при центральной силе 1/e2 (13,5%). Может иметься просачивание излучения не в месте пятна. На датчик может влиять наличие объекта с высоким отражением вблизи области детектирования.

* 3 Прямой угол к оси детектирования.

* 4 Вес датчиков DSTC-200 и DSTA-200 включает вес излучателя и приемника. Для модели M8-QD можно заменять только излучатель и детектор.

Особенности

К основным особенностям усилительных модулей относятся:

  • Программируемый внешний вход, который может испоьзоваться в следующих режимах:
    • дистанционное обучение;
    • входной синхронизирующий сигнал;
    • отключение лазера;
  • Двойной цифровой дисплей
  • Возможность выбора дистанции и времени отклика (скорости работы)
  • Возможность выбора типа выхода (макс. 2 дискретных и 1 аналоговый 4-20 мА)
  • Возможность использования режима счетчика с заданием порогового значения
  • Использование унифицированного разъема e-con

Кроме того все модули имеют расширенные режимы обучения: по одной точке, по двум точкам (мишень, фон), на прозрачный объект, автообучение, зональное обучение, оценочное обучение (только для головой DSTA-200).
