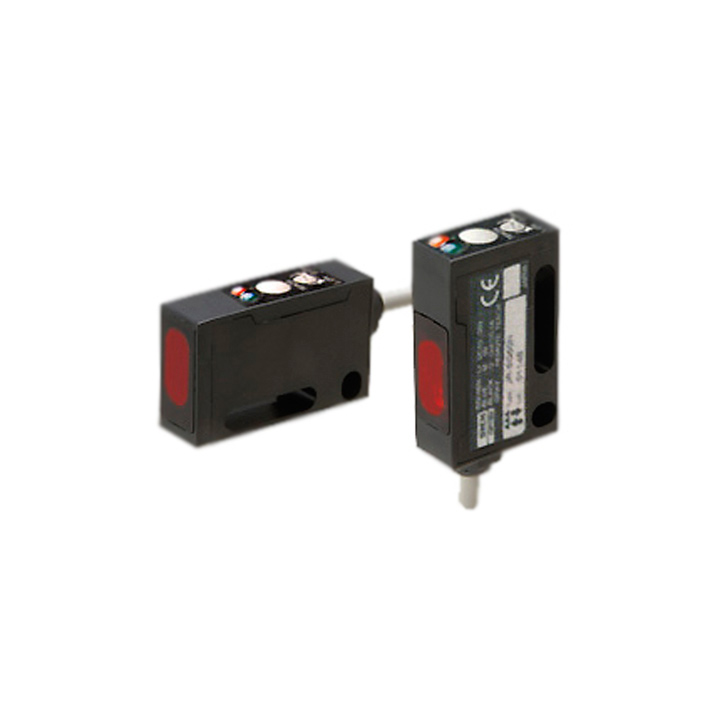

Датчик оптический Optex-FA серии J2

Цена по запросу
В наличии
Артикул товара: 2151
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 08.10.2021 * 1050 ₽**

СДЭК 09.10.2021* 920 ₽**

DPD 07.10.2021* 400 ₽**

Самовывоз 08.10.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Датчики оптические
Производитель Промсат
Дополнительные характеристики
Напряжение питания10-30 В
Степень защитыIP67
Конструктивное исполнениевиброударопрочные

Датчик оптический Optex-FA серии J2 служит для контроля качества продукции, подсчёта изделий.

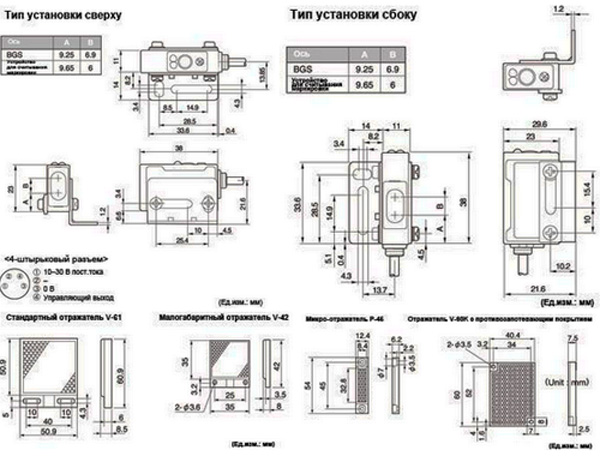

Рис.1. Габаритный чертеж датчика Optex-FA серии J2
Рис.1. Габаритный чертеж датчика Optex-FA серии J2

Технические характеристики
Модель Узкое поле обзора Диффузный (ИК) Диффузный (красный) Подавление заднего фона (BGS)
Кабель NPN J2D-H(S)10N J2D-H(S)100N J2D-H(S)70N BGS-H(S)15N
PNP J2D-H(S)10P J2D-H(S)100P J2D-H(S)70P BGS-H(S)15P
Разъем NPN J2D-H(S)10CN J2D-H(S)100CN J2D-H(S)70CN BGS-H(S)15CN
PNP J2D-H(S)10CP J2D-H(S)100CP J2D-H(S)70CP BGS-H(S)15CP
(Примечание) *H = головка, S = боковая сторона
Рабочий диапазон 100 мм 1000 мм 700 мм 50 - 150 мм
Потребляемая мощность 10мА макс.
Время отклика 0,5 см
Гистерезис 15%
Размер пятна φ 1,5 мм при 100 мм φ 85 мм при 1000 мм φ 50 мм при 600 мм φ 10 мм при 150 мм
Источник излучения Красный ИК Красный
Напряжение питания От 10 до 30 В-, включая 10% пульсации
Управляющий выход Открытый коллектор NPN или PNP, 100 мА макс./30 В-
Регулировка чувствительности Настройка (дистанционная настройка)
Ударопрочность 100G (1,000 м/С2), оси X-Y-Z, 3 раза
Примечания Кабель с разъемом M8, доступны разъемы с 3 и 4 выводами
Режим работы СВЕТЛО / ТЕМНО выбирается
Рабочая температура От −25 до to 55 °:C
Рабочая влажность От 35 до 95% отн. вл.
Температура/влажность хранения От -40 до 70 °C, от 35 до 95% отн. вл.
Освещенность в окр. среде Солнечный свет: 10000 лк макс., Лампа накаливания: 3000 лк макс.
Сопротивление изоляции Мин. 20 МОм /500 В-
Сертификаты соответствия JIS, CE, C UЯ
(JIS C4525) 1 с, 300 В
Тест Feilen Уровень 3
Защита VDE Класс 3
Виброустойчивость 10 ~ 55 Гц, амплитуда 1,5 мм, по осям X Y Z в течение 2 ч
Степень защиты IP67
Материал Корпус:ПБТ, Линза:ПММА

Устройство и работа

Серия датчиков Optex FA, аналогичная серии J, с расширенными функциональными возможностями. Серия датчиков также обладает высокой ударопрочностью (до 100G), и выполнена в полимерных корпусах (полибутилентерефталат) полностью залитых компаундом, обеспечивающих степень влагозащиты IP67. В J2-серию входят следующие типы датчиков: диффузные (ИК-диапазон до 100 см), диффузные (Red-LED до 70 см), диффузные (узконаправленные до 10 см с размером точки 1,5 мм), BGS-тип (до 15 см).

Особенностью датчиков BGS-типа является возможность обнаружения любого объекта, независимо от цвета самого объекта и цвета заднего фона, за счет встроенной возможности подавления этого фона (background suppression). Узконаправленные датчики Optex FA серии J2, благодаря остроугольному обзору, идеальны для обнаружения маленьких объектов (диаметр пятна на расстоянии 100 мм, составляет 1.5 мм).

Встроенный микрокомпьютер предоставляет удобные средства настройки и регулировки, с помощью обучающей кнопки.

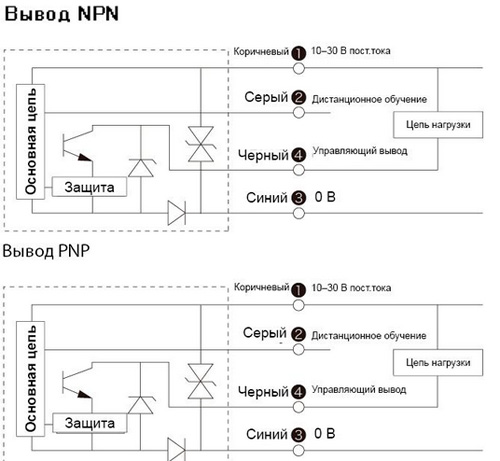

Рис.2. Схема подключения датчика Optex-FA серии J2
Рис.2. Схема подключения датчика Optex-FA серии J2
