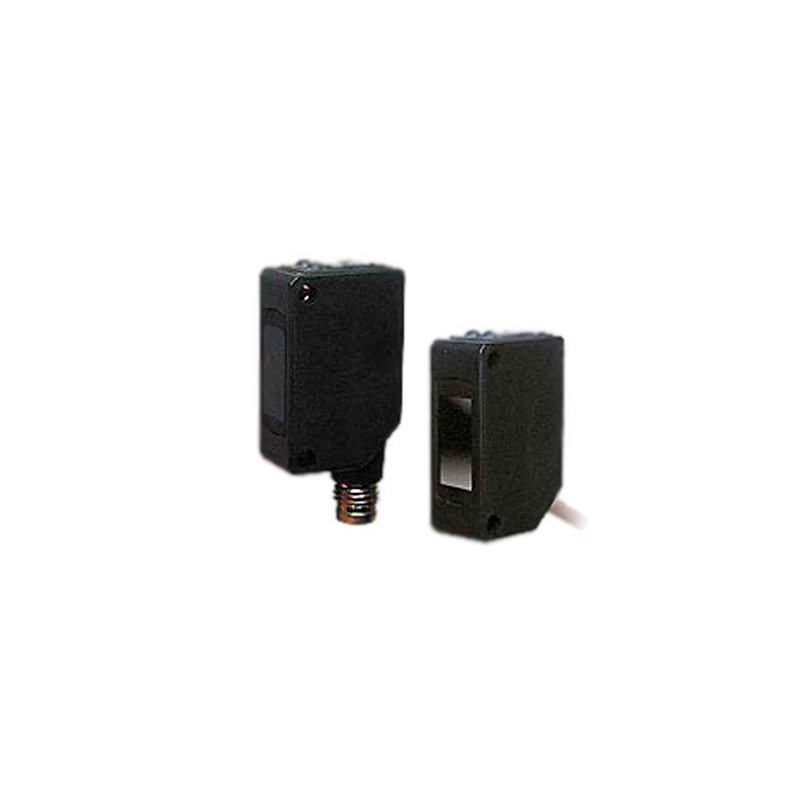

Оптический датчик Optex-FA серии Z/BGS-Z

Цена по запросу
В наличии
Артикул товара: 2149
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 29.09.2021 * 1050 ₽**

СДЭК 30.09.2021* 920 ₽**

DPD 28.09.2021* 400 ₽**

Самовывоз 29.09.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Датчики оптические
Производитель Промсат
Дополнительные характеристики
Напряжение питания10-30 В
Степень защитыIP67
Конструктивное исполнениевиброударопрочные

Оптический датчик Optex-FA серии Z/BGS-Z предназначен для контроля качества продукции, подсчёта изделий.

Работа устройства

Датчики серии Z/BGS-Z имеют компактное прямоугольное исполнение с высокой степенью ударопрочности (до 100G) и степенью влагозащиты IP67.

Особенностью датчиков конвергентного типа (ZD-L) является возможность фокусировки излучения и приема сигнала, для объекта, находящегося на заданном расстоянии, при точно определенном диапазоне чувствительности. Такое решение позволяет обнаружить объекты с небольшой отражательной способностью, определение которых обычными диффузными датчиками не всегда успешно.

Датчики дивергентного типа (ZD-W), благодаря расходящемуся лучу, могут использоваться для обнаружения прозрачных объектов, к примеру, для контроля прозрачных пленок на линиях упаковки. Применение широкоугольного детектирования, обеспечивает площадь отражения значительно большую (в 10 раз), чем при использовании стандартных диффузных датчиков. Это дает возможность без труда определять кромку или окончание прозрачной пленки, даже при ее неравномерном перемещении.

Для работы с различными типами прозрачных бутылок, как стеклянных, так и PET, используются как обычные фотоэлектрические датчики (ZR-Q), так и коаксиального типа (ZR-QX). При этом нет необходимости в дополнительных настройках, при работе с объектами из разных материалов, разной формы и с разными контурами. Для коаксиального типа датчиков (ZR-QX) характерно исключительно точное позиционирование на объект, благодаря яркому проекционному пятну от светодиодного источника.

Датчики BGS-типа (BGS-Z) предназначены для обнаружения любого объекта, независимо от цвета самого объекта и цвета заднего фона, за счет встроенной возможности подавления этого фона (background suppression).

Технические характеристики типа BGS-лазерный
ДАТЧИК ЛАЗЕРНОГО ТИПА  Короткий диапазон Средний диапазон
NPN Кабель BGS-ZL10N BGS-ZL30N
Коннектор BGS-ZL10CN BGS-ZL30CN
PNP Кабель BGS-ZL10P BGS-ZL30P
Коннектор BGS-ZL10CP BGS-ZL30CP
Рабочий диапазон*1 5- 100 мм 10 - 300 мм
Adjustable distance range*1 20 - 100 мм 50 - 300 мм
Источник излучения Красный полупроводниковый лазер, класс 1 (IEC / JIS) * 2  Длина волны: 650 нм, максимальная мощность: 3,5 мВт
Размер светового пятна*3(при норм.температуре) прибл. ø1 мм / 100мм прибл. ø1.5 мм / 300 мм
Время отклика 250 мкс или меньше
Гистерезис*1 3% 5%
Регулировка расстояния

4-оборотный потенциометр

Индикация Индикатор выхода (оранжевый), индикатор лазерного излучения (зеленый)
Управляющий выход Открытый коллектор типа NPN / PNP Макс. 100 мА / 30 В постоянного тока
Выходной режим Переключатель светло /темно
Внешний вход Лазер OFF
Подключение  кабель 2м/ коннектор M8 4-pin
Номинал Рабочее напряжение От 10 до 30 В постоянного тока, включая 10% пульсаций (размах)
Потребляемый ток 30 мА или меньше
Директивы EMC Директива по электромагнитной совместимости (2004/108 / EC) / правила FDA (21 CFR 1040.10)
Окружающая среда Директива RoHS (2011/65 / EU), RoHS для Китая (Приказ MIIT № 32)
Стандарты EN 60947-5-2
NRTL Сертификация
Сопротивление окружающей среды Температура окружающей среды/влажность От -10 до + 50 ℃ (без замерзания), от 35 до 85% относительной влажности (без конденсации)
Освещенность Солнечный свет: 10 000 лк Лампа накаливания: 3 000 лк
Виброустойчивость От 10 до 55 Гц; двойная амплитуда 1,5 мм; 2 часа в каждом из направлений X, Y и Z
Ударопрочность Прибл. 50 G (500 м / с2); 3 раза в каждом из направлений X, Y и Z
Степень защиты IP67
Материал Корпус: АБС (стекловолокно), Передняя крышка: ПММА
Вес без кабеля прибл. 10 гр.
Аксессуары в комплекте Монтажный кронштейн: BEF-W100-B с типом кабеля, BEF-W100A с типом разъема
Технические характеристики типа BGS-LED
ДАТЧИК  LED ТИПА Короткий диапазон Средний диапазон
NPN с кабелем BGS-Z10N BGS-Z15N BGS-Z30N
с коннектором BGS-Z10CN BGS-Z15CN BGS-Z30CN
PNP с кабелем BGS-Z10P BGS-Z15P BGS-Z30P
с коннектором BGS-Z10CP BGS-Z15CP BGS-Z30CP
Рабочий диапазон*1 5 - 100 мм 5 - 150 мм 10 - 300 мм
Регулируемый диапазон расстояний*1 20 - 100 мм 20 - 150 мм 50 - 300 мм
Источник излучения

Красный светодиод

Световое пятно прибл. ø10 мм / 100мм прибл.ø15 мм / 150 мм прибл. ø30 мм / 300 мм
Время отклика

500 мкс или меньше

Гистерезис*1 3% 5% 5%
Регулировка расстояния

4-оборотный  потенциометр

Индикация Индикатор производительности (оранжевый) / индикатор стабильности (зеленый)
Управляющий выход Открытый коллектор типа NPN / PNP Макс. 100 мА / 30 В постоянного тока
Выходной режим Переключатель СВЕТЛО/ ТЕМНО
Подключение кабель 2м / коннектор M8 4-контактный
Номинал Рабочее напряжение 10 to 30 VDC, including 10% ripple (p-p)
Потребляемый ток 30 mA и менее
Директивы EMC Директива EMC (2004/108/EC) Директива EMC  (2014/30/EC) Директива EMC  (2004/108/EC)
Окружающая среда Директива RoHS (2011/65 / EU), RoHS для Китая (Приказ MIIT № 32)
Стандарты EN 60947-5-2
NRTL Сертификация Компонент, признанный UL
Сопротивление окружающей среды Температура / влажность окружающей среды От -25 до +55 ℃ (без замерзания) / от 35 до 85% относительной влажности (без конденсации)
Окружающая освещенность Солнечный свет: 10 000 лк Лампа накаливания: 3 000 лк
Виброустойчивость От 10 до 55 Гц; двойная амплитуда 1,5 мм; 2 часа в каждом из направлений X, Y и Z
Ударопрочность Прибл. 100 G (1000 м / с2); 3 раза в каждом из направлений X, Y и Z
Степень защиты IP67
Материал Корпус: АБС (стекловолокно), Передняя крышка: ПММА
Вес без кабеля прибл. 10 гр.
Аксессуары в комплекте Монтажный кронштейн: BEF-W100-B с типом кабеля, BEF-W100A с типом разъема
