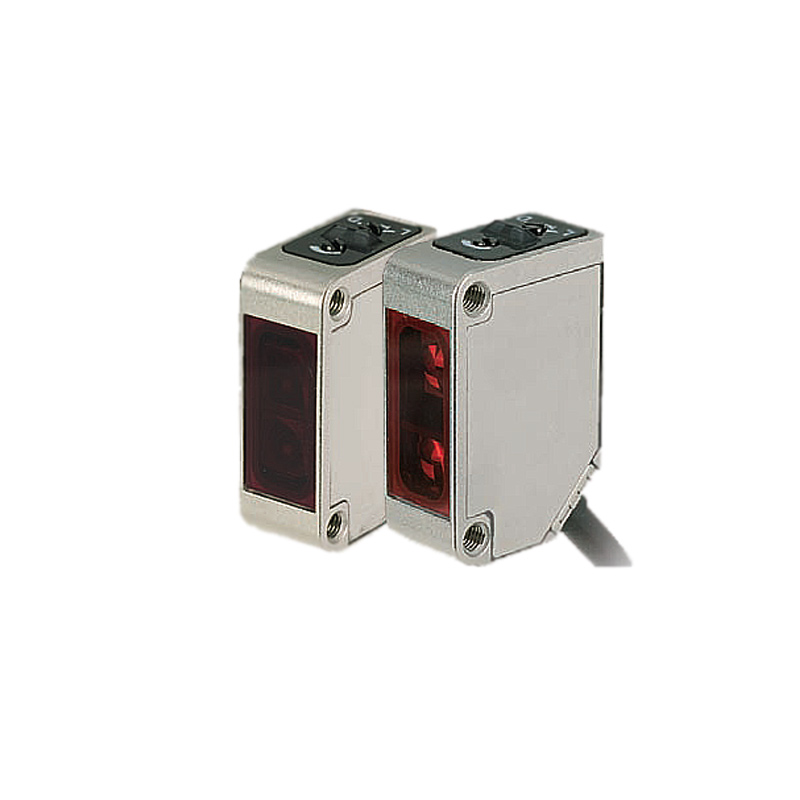

Оптический датчик Optex-FA серии Z-M/BGS-ZM

Оптический датчик Optex-FA серии Z-M/BGS-ZM используется в пищевой промышленности, где условия эксплуатации отягощены наличием жидкостей и моющих средств с повышенной температурой и давлением, для контроля качества продукции, подсчёта изделий.

Работа устройства

Использование датчиков этой серии обеспечивается устойчивым к коррозии, бактериям и моющим средствам корпусом из нержавеющей стали (SUS316L). При этом степень влагозащиты данного устройства соответствует IP69K стандарта DIN40050-9 (расширенный IEC60529). Серия имеет в своем составе 3 стандартных типа датчиков: барьерные с расстоянием срабатывания Sn до 30м, барьерные с Sn до 5.5 м, диффузные с Sn до 80 см. Кроме того в серию входят датчики BGS-типа с 2-я диапазонами расстояний срабатывания 10-100 мм, 10-300 мм.

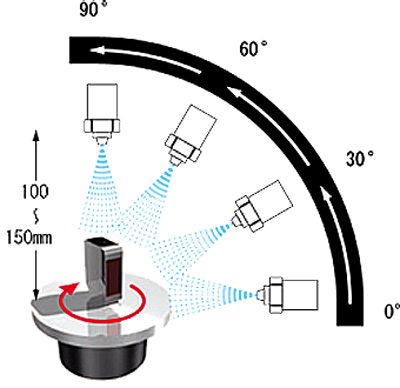

Датчик расположен на столе, который вращается со скоростью 5 оборотов в минуту. Вокруг датчика на расстоянии 100-150 мм расположены сопла разбрызгивающие воду (сопла расположены под следующими углами 0, 30, 60, 90 градусов). Температура воды при этом составляет +800С, а давление воды 80-100 бар. Вода разбрызгивается со скоростью 14-16 литров в минуту. Период тестирования составил 30 секунд относительно каждого сопла.

Однако производитель не гарантирует, что датчик будет работать корректно если линзы будут мокрыми, т.к. это может привести к ложным срабатываниям.

Некоторые элементы корпуса имеют кроме того стойкость к механическим воздействиям (царапины), химическим (в т.ч. масла), бактерицидным.

Датчики серии имеют яркий 4-х сегментный LED-излучатель, что увеличивает срок службы при длительной работе, и увеличивает общую мощность излучения. Высокая точность подстройки чувствительности датчика обеспечивается 8-и оборотным прецизионным потенциометром.

Датчики BGS-типа (BGS-ZM) предназначены для обнаружения любого объекта, независимо от цвета самого объекта и цвета заднего фона, за счет встроенной возможности подавления этого фона (background suppression).

Рис.1. Схема датчика Optex-FA Z-M/BGS-ZM
