Датчик оптический Optex-FA серии J

Цена по запросу
В наличии
Артикул товара: 2150
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 29.09.2021 * 1050 ₽**

СДЭК 30.09.2021* 920 ₽**

DPD 28.09.2021* 400 ₽**

Самовывоз 29.09.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Датчики оптические
Производитель Промсат
Дополнительные характеристики
Степень защитыIP67
Потребляемая мощность20 мА, 15 мА
Конструктивное исполнениевиброударопрочные

Датчик оптический Optex-FA серии J используется в различных отраслях промышленности для контроля качества продукции, подсчёта изделий.

Работа устройства

Серия датчиков Optex FA обладающая высокой ударопрочностью (до 100G), в полимерных корпусах (полибутилентерефталат) полностью залитых компаундом, обеспечивающих степень влагозащиты IP67. В J-серию входят все стандартные типы датчиков: диффузные (до 80 см), барьерные (сквозной тип до 10 м), рефлекторные (до 3 м); и 2 типа менее распространенных: конвергентный тип (2-5 см) и дивергентный тип (до 8 см).

Особенностью датчиков конвергентного типа является возможность фокусировки излучения и приема сигнала, для объекта находящегося на заданном расстоянии, при точно определенном диапазоне чувствительности. Такое решение позволяет обнаружить объекты с небольшой отражательной способностью, определение которых обычными диффузными датчиками не всегда успешно.

Хорошо заметное на поверхности объекта красное пятно (размер 2мм на дистанции 30 см) от излучателя дает возможность достаточно точной визуальной настройки положения датчика относительно объекта.

Датчики дивергентного типа, благодаря расходящемуся лучу, работающему в ИК-диапазоне могут использоваться для обнаружения прозрачных объектов, к примеру для контроля прозрачных пленок на линиях упаковки.

Кроме перечисленных преимуществ серии, хотелось бы отметить еще одно немаловажное. Благодаря универсальной форме монтажных отверстий установка датчика возможна с использованием разных типов кронштейнов.

Рис.1. Габаритный чертеж датчика Optex-FA серии J
Рис.1. Габаритный чертеж датчика Optex-FA серии J

Технические характеристики
Модель Однопроходной луч Отражение от рефлектора Диффузный Ограниченный диапазон (сфокусированный) Широкий угол (расфокусированнный)
Кабель NPN JT-H(S)1000NR JR-H(S)300N JD-H(S)80N JD-H(S)L03N JD-H(S)W08N
PNP JT-H(S)1000PR JR-H(S)300P JD-H(S)80P JD-H(S)L03P JD-H(S)W08P
Разъем NPN JT-H(S)1000CNR JR-H(S)300CN JD-H(S)80CN JD-H(S)L03CN JD-H(S)W08CN
PNP JT-H(S)1000CPR JR-H(S)300CP JD-H(S)80CP JD-H(S)L03CP JD-H(S)W08CP
Рабочий диапазон 10 м 3 м 80 см 2-5 см 8 см
Время отклика 0,5 мс макс.
Режим работы СВЕТЛО / ТЕМНО выбирается
Гистерезис нет 20% макс.
Источник излучения Красный
Управляющий выход Открытый коллектор NPN или PNP, 100 мА макс./30 В-
Сертификаты соответствия JIS / C4525, CE, UL
Потребляемая мощность Излучатель:20 мА, приемник 15 мА / 20 мА макс.
Регулировка чувствительности 2-однооборотный потенциометр
Индикатор 2 индикатора, выход (оранжевый), стабильная работа (зеленый)
Степень защиты IEC 144 IP67, JEM IP67g
Ударопрочность 100G (1,000 м/С2), оси X-Y-Z, 3 раза
Освещенность в окр. среде Солнечный свет: 10000 лк макс., Лампа накаливания: 3000 лк макс.
Материал ПБТ (корпус), ПХ (линза)

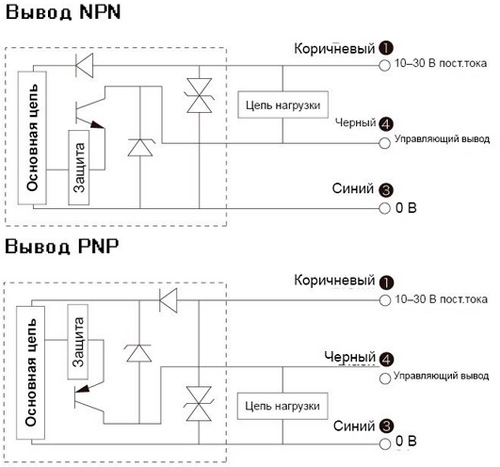

Рис.2. Схема датчика Optex-FA серии J
Рис.2. Схема датчика Optex-FA серии J
