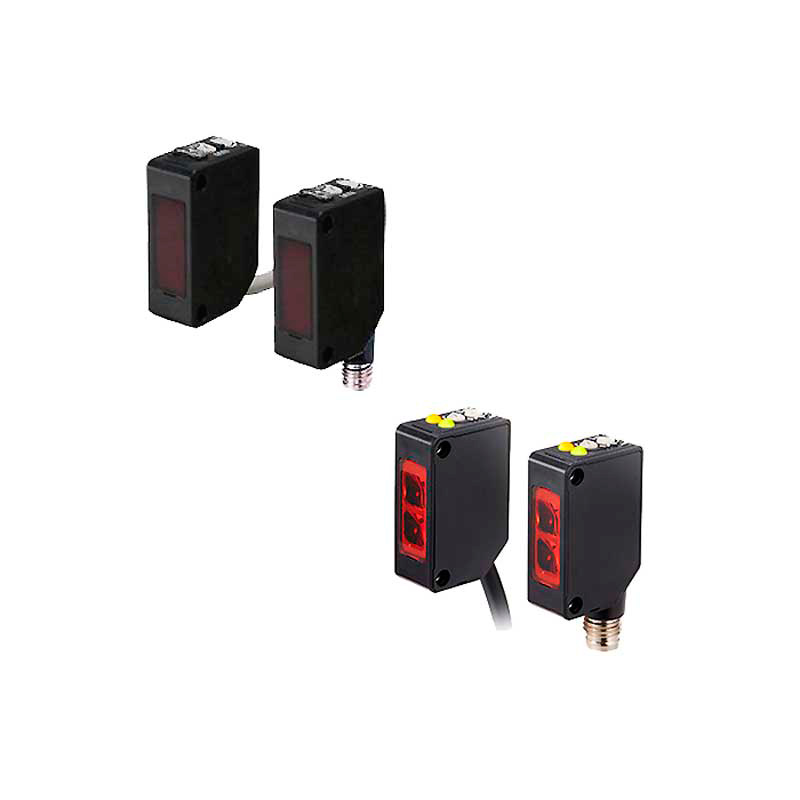

Оптический датчик Optex-FA серии Z2/Z3

Цена по запросу
В наличии
Артикул товара: 2152
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 29.09.2021 * 1050 ₽**

СДЭК 30.09.2021* 920 ₽**

DPD 28.09.2021* 400 ₽**

Самовывоз 29.09.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Датчики оптические
Производитель Промсат
Дополнительные характеристики
Напряжение питания10-30 В
Степень защитыIP67
Потребляемая мощность11 мА, 13 мА, 15 мА
Конструктивное исполнениевиброударопрочные

Оптический датчик Optex-FA серии Z2/Z3 используется в различных отраслях промышленности для контроля качества продукции, подсчёта изделий.

Работа устройства

Серии датчиков Optex FA, являющихся эволюционным продолжением Z серии- все то же малогабаритное исполнение при высокой производительности и невысокой цене. Датчики серий Z2/Z3 имеют компактное прямоугольное исполнение с высокой степенью ударопрочности (до 100G) и степенью влагозащиты IP67.

Унаследовав от "родительской" серии все положительные черты, датчики серии Z2 приобрели более мощную оптическую систему, которая позволила увеличить диапазон чувствительности сенсоров. Кроме того, усовершенствованные линзы обеспечили лучшую фокусировку во всем диапазоне работы.

В серии Z3 использованы еще более мощные LED, что вместе с допольнительным усилением сигнала, дало возможность при еще большем расстоянии срабатывания (Z3T до 25 м), избежать помех от пыли или других мелких частиц. Для диффузных датчиков Z3 серии еще одной важной особенностью является существенная минимизация "мертвой" зоны, вплоть до ее отсутствия при определнных условиях. Это было достигнуто за счет существенной модернизации оптической системы приемного элемента. К усовершенствованию конструкции датчиков Z3 серии также относится использование 4- сегментного LED элемента, что позволяет уменьшить деградацию излучателя в процессе длительного использования.

Особенностью датчиков (Z3D-L) конвергентного типа (по-другому с узким диапазоном обнаружения) является возможность фокусировки излучения и приема сигнала, для объекта находящегося на заданном расстоянии, при точно определенном диапазоне чувствительности. Такое решение позволяет обнаружить объекты с небольшой отражательной способностью, определение которых обычными диффузными датчиками не всегда успешно.

Для работы с различными типами прозрачных объектов (напрмер PET- бутылки) в Z3 серии предусмотрена отдельная модификация датчиков Z3R-Q. В нее включены 4 типа устройств, отличающиеся полярностью подключения и способом.

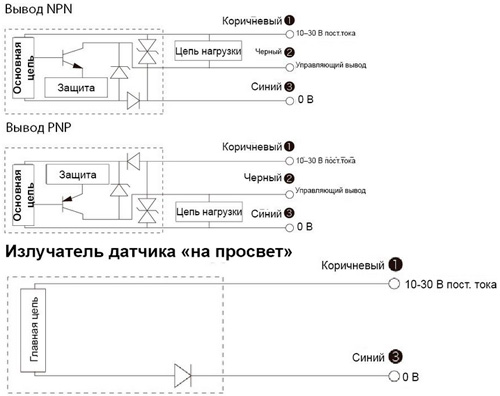

Рис.1. Схема оптического датчика Optex-FA серии Z2
Рис.1. Схема оптического датчика Optex-FA серии Z2

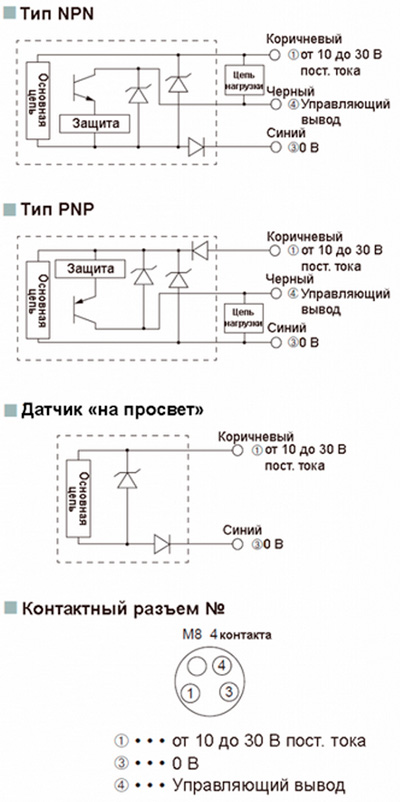

Рис.2. Схема оптического датчика Optex-FA серии Z3
Рис.2. Схема оптического датчика Optex-FA серии Z3

Технические характеристики датчика Optex-FA серии Z2
Модель Однопроходной луч Отражение от рефлектора Диффузный
Напряжение питания Кабель Z2R-400N/P Z2D-80N/P
Разъем M8 Z2T-2000CN4/CP4 Z2R-400CN4/CP4 Z2D-80CN4/CP4
Диапазон детектрирования 25 м 4,4 м(отражатель V-61) 1 м (100 * 100 мм, белая бумага)
Время отклика 0.5 мс
Размер пятна 800 мм на расст. 20 м 200 мм на расст. 4 м 110 мм на расст. 800 мм
Выход Выбирается при включении/отключении освещения
Гистерезис нет 20% макс.
Источник излучения Красный светодиод
Регулировка чувствительности 1-однооборотный подстроечный элемент
Управляющий выход Открытый коллектор NPN/PNP 100 мА макс./30 1,8В- макс. (остаточное напряжение).
Напряжение питания 10-30 В-, включая 10% пульсацию
Сертификаты соответствия JIS/C4525, CE, CUL, VDE
Потребляемая мощность 11 мА макс. 13 мА макс. 15 мА макс.
Индикатор Двойной индикатор (выход: оранжевый, стабильная работа: зеленый)
Степень защиты IEC 144 IP67 , VDE уровень 3
Ударопрочность 100G (1,000 м/с²:)
Освещенность окружающей среды Солнечный свет: 10000 лк макс., Лампа накаливания: 3000 лк макс.
Материалы Стекловолокно ABS (корпус), ПММА (линза)
Технические характеристики датчика Optex-FA серии Z3
Модель/тип Датчик "на просвет" С обратным отражением Светоотражающий с рассеиванием Для детектирования прозрачных объектов Ограниченное отражение
NPN С кабельным соединением Z3T-2500N Z3R-400N Z3D-100N Z3R-Q200N Z3D-L09N
Разъем Z3T-2500CN4 Z3R-400CN4 Z3D-100CN4 Z3R-Q200CN4 Z3D-L09CN4
PNP С кабельным соединением Z3T-2500P Z3R-400P Z3D-100P Z3R-Q200P Z3D-L09P
Разъем Z3T-2500CP4 Z3R-400CP4 Z3D-100CP4 Z3R-Q200CP4 Z3D-L09CP4
Рабочее расстояние 25 м От 0,01 до 4 м *1 От 0 до 1 м *2 От 0,01 до 2 м *1 От 10 до 90 м *3
Источник освещения Красный светодиод с четырьмя элементами, длина волны 632 нм
Размер точки 1800 мм на расст. 25 м 280 мм на расст. 4 м 75 мм на расст. 1 м 140 мм на расст. 2 м 8 мм на расст. 90 мм
Время отклика 0,5 мс или меньше
Гистерезис --- 20% макс. --- 10% макс.
Регулировка чувствительности 1-оборотный регулятор
Индикаторы Дисплей состояния выхода: оранжевый светодиод, дисплей стабильности: зеленый светодиод (эмиттер луча проходящего типа не имеет индикаторов)
Управляющий вывод Открытый коллектор типа NPN или PNP, макс. 100 мА макс. / 30 В пост. тока, остаточное напряжение = макс. 1,8 В
Режим работы СВЕТЛО / ТЕМНО выбирается путем переключения
Соединения Кабель: длина кабеля 2 м x 3,8 мм в диаметре / Разъем: 4-штырьковый разъем M8
Напряжение источника питания От 10 до 30 В пост. Тока, включая пульсацию (P-P) 10%
Потребляемый ток Эмиттер: 20 мА макс. 20 мА макс. 25 мA макс. 20 мA макс.
Приемник: 15 мА макс.
Рабочая температура / влажность От -25 до +55 град. C (без замерзания) / от 35 до 85% RH (без конденсации)
Устойчивость к вибрации От 10 до 55 Гц; двойная амплитуда 1,5 мм; 2 часа в каждом из направлений по X, Y и Z
Устойчивость к ударам Прибл. 100 G (1000 м/с2), 3 раза в каждом из направлений по X, Y и Z
Рабочая освещенность Солнечный свет: 10000 лк или менее, высокочастотная лампа: 3000 лк или меньше
Степень защиты IP67
Материалы Корпус: ABS, передняя крышка: PMMA
Вес (без шнура) Прибл. 10 г
Включая аксессуары Инструкция (монтажный кронштейн и отражатель не входят в комплект)
