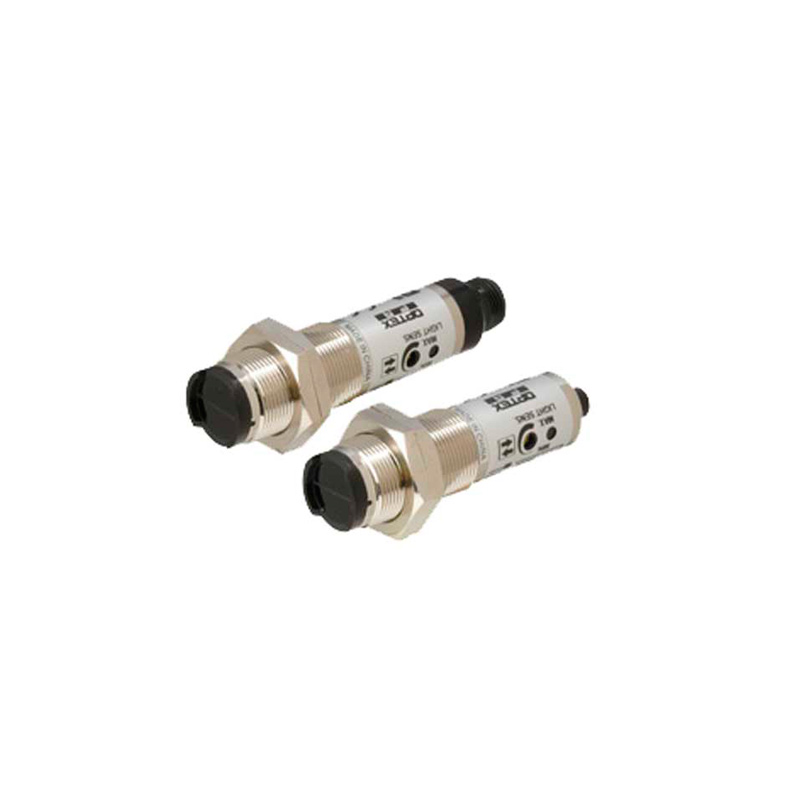

Оптический датчик Optex-FA серии С

Цена по запросу
В наличии
Артикул товара: 2104
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 08.10.2021 * 1050 ₽**

СДЭК 09.10.2021* 920 ₽**

DPD 07.10.2021* 400 ₽**

Самовывоз 08.10.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Датчики оптические
Производитель Промсат
Дополнительные характеристики
Напряжение питания10-30 В
Степень защитыIP66
Потребляемая мощность40 мА, 30 мА
Конструктивное исполнениевлагозащищенные, Ударопрочный

Оптический датчик Optex-FA серии С служит для:

  • контроля и подсчета изделий из любого материала (стекло, ПЭТ продукция, зеркальные поверхности, TFT экраны, а также все непрозрачные материалы);
  • контроля изделий в условиях содержащих пыль, влагу, масло;
  • определения расстояния до объекта;
  • контроля поверхности конвейеров;
  • сверки продукции с эталоном по форме и цвету;
  • контроля влажности (уровня воды, наличие жидкости);
  • определения толщины объекта.

Конструкция

Серия оптических датчиков Optex FA С цилиндрического исполнения М18 имеет корпус из жесткой никелированной латуни, полностью залитый компаундом, что обеспечивает хорошую виброусточивость устройств. Кроме того металлический корпус превосходит по долговечности пластиковый с точки зрения долговечности сопротивлению химически агрессивным веществам и маслам. При использовании специальной насадки возможен поворот луча датчика на 90 градусов. Также в модельном ряду имеется модель со встроенным поляризационным фильтром CRDF-100P(N), который позволяет работать с объектами, имеющими блестящую поверхность.

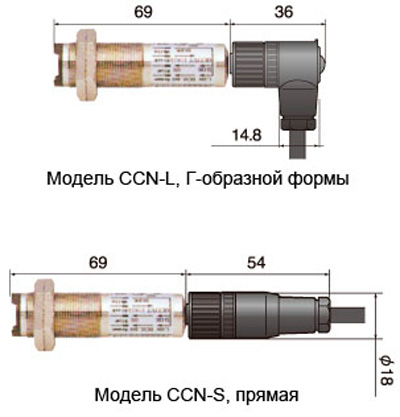

Рис.1. Габаритный чертеж датчика Optex-FA серии С
Рис.1. Габаритный чертеж датчика Optex-FA серии С

Технические характеристики
Модель Однопроходной Отражение от рефлекотора
Отражательный с поляризационным фильтром
Диффузный
11 см
Диффузный
40 см
Кабель NPN CTD-1500N CRD-300N CRDF-100N CDD-11N CDD-40N
PNP CTD-1500P CRD-300P CRDF-100P CDD-11P CDD-40P
Разъем NPN CTD-1500CN CRD-300CN CRDF-100CN CDD-11CN CDD-40CN
PNP CTD-1500CP CRD-300CP CRDF-100CP CDD-11CP CDD-40CP
Рабочий диапазон 15 м 3 м 1 м 11 см 40 см
Время отклика 1,5 мс макс.
Режим работы СВЕТЛО/ТЕМНО выбирается
Гистерезис нет 10% макс.
Источник излучения ИК Красный ИК
Управляющий выход Открытый коллектор NPN или PNP, 100 мА макс./30 В-
Напряжение питания От 10 до 30 В-, включая 10% пульсации
Сертификаты соответствия JIS / C4525, CE, UL
Потребляемая мощность 40мА макс. 30мА макс.
Рабочая температура/влажность От -25 до 55 oC, от 35 до 95% отн. вл.
Регулировка чувствительности Однооборотный потенциометр
Степень защиты IEC 144 IP66
Ударопрочность 50G (500 м/С2), оси X-Y-Z, 3 раза
Материал Корпус: BSBM+Ni, линза: PC
Материал V-61

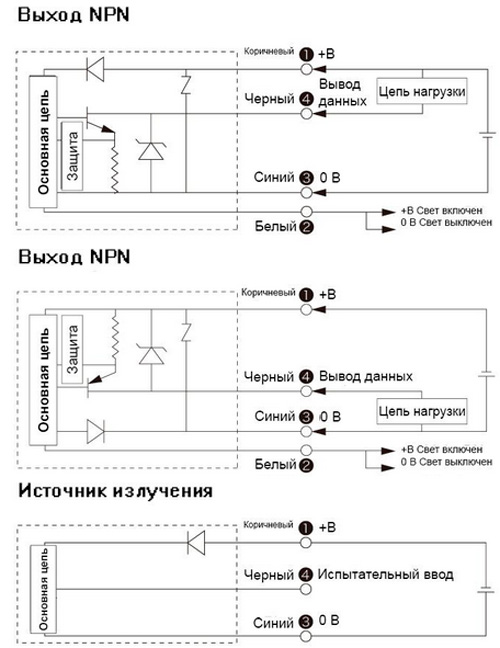

Рис.2. Принципиальная схема датчиков Optex-FA серии С
Рис.2. Принципиальная схема датчиков Optex-FA серии С
