Оптический датчик Optex-FA серии E

Цена по запросу
В наличии
Артикул товара: 2142
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 26.09.2021 * 1050 ₽**

СДЭК 27.09.2021* 920 ₽**

DPD 25.09.2021* 400 ₽**

Самовывоз 26.09.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Датчики оптические
Производитель Промсат
Дополнительные характеристики
Напряжение питания12-24 В
Степень защитыIP67
Потребляемая мощность20 мА, 30 мА
Конструктивное исполнениевиброударопрочные

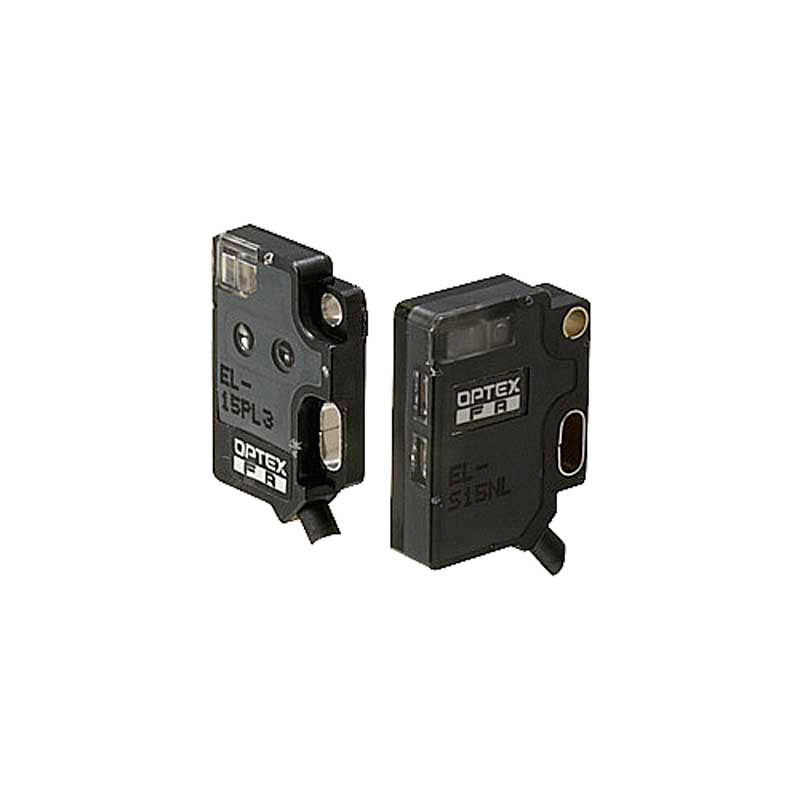

Optex-FA серии E представляет собой миниатюрный оптический датчик.

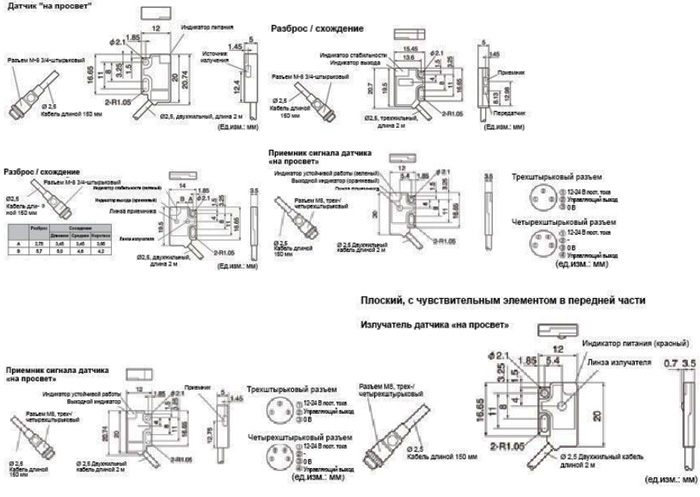

Рис.1. Схема габаритных размеров датчика Optex-FA серии E
Рис.1. Схема габаритных размеров датчика Optex-FA серии E

Технические характеристики
Модель Диффузный 30 мм Сфокусированный 15 мм Однопроходной луч 500 мм
Тип NPN СВЕТЛО 2 м кабель ED-S30NL EL-S15NL ET-S500NL
Кабель с разъемом M8 - 3 вывода ED-S30NL3 EL-S15NL3 ET-S500NL3
Кабель с разъемом M8 - 4 вывода ED-S30NL4 EL-S15NL4 ET-S500NL4
ТЕМНО 2 м кабель ED-S30ND EL-S15ND ET-S500ND
Кабель с разъемом M8 - 3 вывода ED-S30ND3 EL-S15ND3 ET-S500ND3
Кабель с разъемом M8 - 4 вывода ED-S30ND4 EL-S15ND4 tT-S500ND4
Тип PNP СВЕТЛО 2 м кабель ED-S30PL EL-S15PL ET-S500PL
Кабель с разъемом M8 - 3 вывода ED-S30PL3 EL-S15PL3 ET-S500PL3
Кабель с разъемом M8 - 4 вывода ED-S30NL4 EL-S15NL4 ET-S500PL4
ТЕМНО 2 м кабель ED-S30PD EL-S15PD ET-S500PD
Кабель с разъемом M8 - 3 вывода ED-S30ND3 EL-S15ND3 ET-S500ND3
Кабель с разъемом M8 - 4 вывода ED-S30ND4 EL-S15ND4 ET-S500PD4
Напряжение питания От 12 до 24 В- ±10% вкл.10% пульсацию
Потребляемая мощность 20 мА макс. 30мА макс.
Рабочий диапазон 30 мм 2 - 15 мм 500 мм
Размер пятна φ 3 мм при 30 мм φ 2 мм при 15 мм φ 60 мм при 500 мм
Объекты Не регламентирован Непрозрачный объект
Точность повторяемости +/-0,5 мм макс. +/-0,1 мм макс.
Время отклика 0,25 мс (ET), 0,5 мс (ED,EL)
Источник излучения Красный светодиод
Гистерезис 10%
Управляющий выход Открытый коллектор NPN или PNP, 1,8 В - 50 мА 50 мА/24В- макс.
Освещенность в окр. среде / Солнечный свет 10000 лк макс.
Освещенность в окр. среде / Лампа накаливания 3000 лк макс.
Рабочая температура/влажность От -25 до 55 oC, от 35 до 85% отн. вл.
Условия хранения От -40 до 70 oC, от 35 до 95% отн. вл.
Устойчивость к шуму EN60947-5-2:1998 (устойчивость) EN60947-5-2:1998 (излучение)
Виброустойчивость 10 ... 55 Гц, амплитуда 1,5 мм, по осям X Y Z в течение 2 ч
Ударопрочность 1000 м/С2, оси X-Y-Z по 3 раза каждая
Степень защиты IP67
Время прогрева 100 мс
Светодиодный индикатор Зеленый (стабильная работа), оранжевый (выход), красный (Мощность излучателя: тип ET )
Разъем и кабель 2 м кабель, φ2,5 мм 3 провода (2 провода для излучателя) / Гибкий разъем M8 150 мм
Защита контура Перегрузка по току, обратная полярность, замыкание
Материал PC
Сертификаты соответствия CE
Продолжение таблицы
Модель Диффузный 100 мм Сфокусированный 8/15/30 мм Проходящий луч 500 мм
Тип NPN СВЕТЛО 2 м кабель ED-100NL EL-30NL EL-15NL EL-08NL ET-500NL
Кабель с разъемом M8 - 3 вывода ED-100NL3 EL-30NL3 EL-15NL3 EL-08NL3 ET-500NL3
Кабель с разъемом M8 - 4 вывода ED-100NL4 EL-30NL4 EL-15NL4 EL-15NL4 ET-500NL4
ТЕМНО 2 м кабель ED-100ND EL-30ND EL-15ND EL-08ND ET-500ND
Кабель с разъемом M8 - 3 вывода ED-100ND3 EL-30ND3 EL-15ND3 EL-08ND3 ET-500ND3
Кабель с разъемом M8 - 4 вывода ED-100ND4 EL-30ND4 EL-15ND4 EL-08ND4 ET-500ND4
Тип PNP СВЕТЛО 2 м кабель ED-100PL EL-30PL EL-15PL EL-08PL ET-500PL
Кабель с разъемом M8 - 3 вывода ED-100PL3 EL-30PL3 EL-15PL3 EL-08PL3 ET-500PL3
Кабель с разъемом M8 - 4 вывода ED-100PL4 EL-30PL4 EL-15PL4 EL-08PL4 ET-500PL4
ТЕМНО 2 м кабель ED-100PD EL-30PD EL-15PD EL-08PD ET-500PD
Кабель с разъемом M8 - 3 вывода ED-100PD3 EL-30PD3 EL-15PD3 EL-08PD3 ET-500PD3
Кабель с разъемом M8 - 4 вывода ED-100PD4 EL-30PD4 EL-15PD4 EL-08PD4 ET-500PD4
Напряжение питания От 12 до 24 В- ±10% вкл. 10% пульсацию
Потребляемая мощность 20 мА макс. 30 мА макс.
Рабочий диапазон 100 мм 5 - 30 мм 2 - 15 мм 3 - 8 мм 500 мм
Размер пятна φ60 мм при 100 мм φ20 мм при 30 мм φ10 мм при 15 мм φ10 мм при 8 мм φ140 мм при 500 мм
Объекты Не регламентирован
Время отклика 0,5 мс макс.
Гистерезис Белая бумага: 10% (EL-08 и EL-15),15% (EL-30 и EL-100)
Управляющий выход Открытый коллектор NPN или PNP, 50 мА макс./24 В-
Освещенность в окр. среде Солнечный свет:10000 лк макс., лампа накаливания: 3000 лк макс.
Рабочая температура/влажность От -25 до 55 oC, от 35 до 85% отн. вл.
Температура/влажность хранения От -40 до 70 oC, от 35 до 95% отн. вл.
Устойчивость к шуму EN60947-5-2:1998 (устойчивость) EN60947-5-2:1998 (излучение)
Виброустойчивость 10 ~ 55 Гц, амплитуда 1,5 мм, по осям X Y Z в течение 2 ч
Ударопрочность 1000 м/С2 , оси X-Y-Z по 3 раза каждая
Степень защиты IP67
Время прогрева 15 мс
Светодиодный индикатор Зеленый (стабильная работа), оранжевый (выход), красный (Мощность излучателя: тип ET)
Режим работы СВЕТЛО / ТЕМНО выбирается
Разъем и кабель 2 м кабель, φ2,5 мм 3 провода (2 провода для излучателя) / Гибкий разъем M8 150 мм
Защита контура Перегрузка по току, обратная полярность, замыкание
Материал PC
Сертификаты соответствия CE

Рис.2. Схема подключения датчика Optex-FA серии E
Рис.2. Схема подключения датчика Optex-FA серии E
