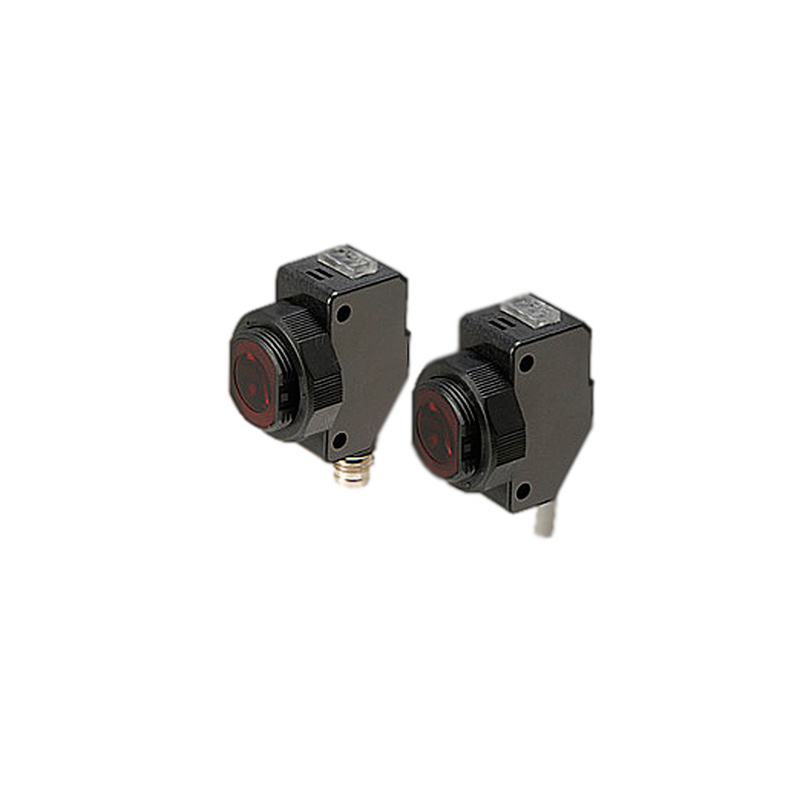

Датчик оптический Optex-FA серии Y

Цена по запросу
В наличии
Артикул товара: 2146
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 08.10.2021 * 1050 ₽**

СДЭК 09.10.2021* 920 ₽**

DPD 07.10.2021* 400 ₽**

Самовывоз 08.10.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Датчики оптические
Производитель Промсат
Дополнительные характеристики
Напряжение питания10-30 В
Степень защитыIP67
Потребляемая мощность15 мА, 20 мА
Конструктивное исполнениевиброударопрочные

Датчик оптический Optex-FA серии Y предназначен для контроля качества продукции, подсчёта изделий.

Модификации

Серия включает 6 разных моделей:

  • барьерный тип с расстоянием срабатывания (Sn) до 30м,
  • диффузный тип с Sn до 40 см,
  • рефлекторный тип со встроенным поляризационным фильтром с Sn до 3,5 м, рефлекторный тип для прозрачных объектов и с Sn до 1 м,
  • датчики конвергентного типа (близкофокусный Sn до 16 мм,
  • стандартнофокусный Sn до 43 мм) и BGS тип с Sn до 20 см.

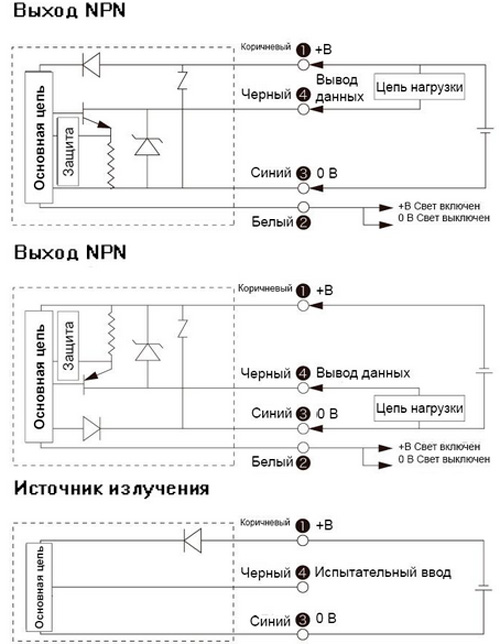

Рис.1. Схема подключения датчика Optex-FA серии Y
Рис.1. Схема подключения датчика Optex-FA серии Y

Технические характеристики
Модель (модели NPN / PNP) Однопроходной луч Диффузный Поляризованный отражательный
2 м (прибл. 78 дюймов) кабель YT-1180N/P YD-15N/P YR-140N/P
Модели с разъемом M8 YT-1180CN/CP YD-15CN/15CP YR-140CN/CP
Проводной разъем M12 YT-1180N-M12/P-M12 YD-15N-M12/P-M12 YR-140N-M12/P-M12
Рабочий диапазон 30 м (1180 дюймов) 0,4 м (15,7 дюймов) 3,5 м (140 дюймов), отражатель V-61
Источник излучения Красный светодиод (видимый свет)
Гистерезис Нет 20% макс. Нет
Время отклика 0.5 мс
Режим работы Выходы СВЕТЛО / ТЕМНО
Регулировка чувствительности 1-однооборотный потенциометр
Управляющий выход Открытый коллектор NPN или PNP, 100 мА макс./ 30 В-
Ударопрочность 100G, 3 направления XYZ
Освещенность в окр. среде Солнечный свет: Макс. 10000 лк, лампа накаливания = макс. 3000 лк
Рабочая температура/влажность От 25 до 55 ℃, от 35 до 85% отн. вл.
Температура/влажность хранения От 40 до 70 ℃, от 35 до 90% отн. вл.
Напряжение питания 10 - 30 В-, включая 10% пульсацию
Потребляемая мощность Излучатель: 15 мА макс. 30 мА макс. приемник: 20 мА макс.
Сертификаты соответствия CE, JIS/C4525
Защита контура Обратная полярность, переходное напряжение, перегрузка по выходному току
Материал ABS с 20% стекла (корпус), ПММА (линза)
Степень защиты IEC 144, IP67
Продолжение таблицы
Модель (модели NPN / PNP) Отражение от рефлектора - стекло Сфокусированный луч Подавление заднего фона (BGS)
Близкий фокус Постоянный фокус
2 м (прибл. 78 дюймов) кабель YR-Q39N/P YD-L1N/P YD-L2N/P BGS-Y8N/P
Модели с разъемом M8 YR-Q39CN/CP YD-L1CN/CP YD-L2CN/CP BGS-Y8CN/CP
Проводной разъем M12 YR-Q39N-M12/P-M12 YD-L1N-M12/P-M12 YD-L2N-M12/P-M12 BGS-Y8N-M12/P-M12
Рабочий диапазон 1 м (39,3 дюймов), отражатель P45A 16 мм (0,6 дюймов) 43 мм (1,7 дюймов) 200 мм (7,9 дюймов) Настраиваемый диапазон: 30 - -200 мм
Источник излучения Красный светодиод (видимый свет)
Гистерезис Нет 10% макс. 10% макс. 5%
Время отклика 0.5 мс
Режим работы Выходы СВЕТЛО / ТЕМНО
Регулировка чувствительности 1-однооборотный потенциометр
Управляющий выход Открытый коллектор NPN или PNP, 100 мА макс. / 30 В-
Ударопрочность 100G, 3 направления XYZ
Освещенность в окр. среде Солнечный свет: Макс. 10000 лк, лампа накаливания = макс. 3000 лк
Рабочая температура/влажность От 25 до 55 ℃, от 35 до 85% отн. вл.
Температура/влажность хранения От 40 до 70 ℃, от 35 до 90% отн. вл.
Напряжение питания 10 - 30 В-, включая 10% пульсацию
Потребляемая мощность Излучатель: 15 мА макс. 30 мА макс. приемник: 20 мА макс.
Сертификаты соответствия CE, JIS/C4525
Защита контура Обратная полярность, переходное напряжение, перегрузка по выходному току
Материал ABS с 20% стекла (корпус), ПММА (линза)
Степень защиты IEC 144, IP67

Особенности

  • Большое расстояние измерения сквозного датчика до 30м
  • Возможность выбора различных типов датчика, включая BGS и определения прозрачных объектов
  • M18 резьбовой фронтальный монтаж
  • Разъем вывода
  • Стабильное определение пластика и стекла

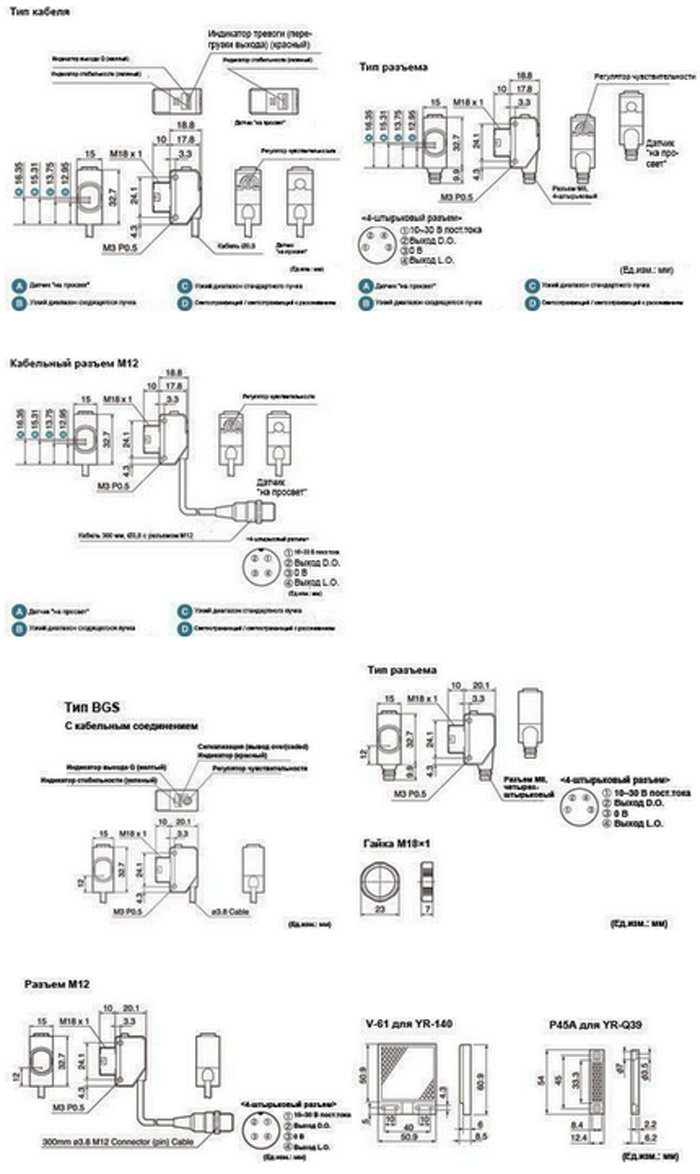

Рис.2. Габаритный чертеж датчика Optex-FA серии Y
Рис.2. Габаритный чертеж датчика Optex-FA серии Y
