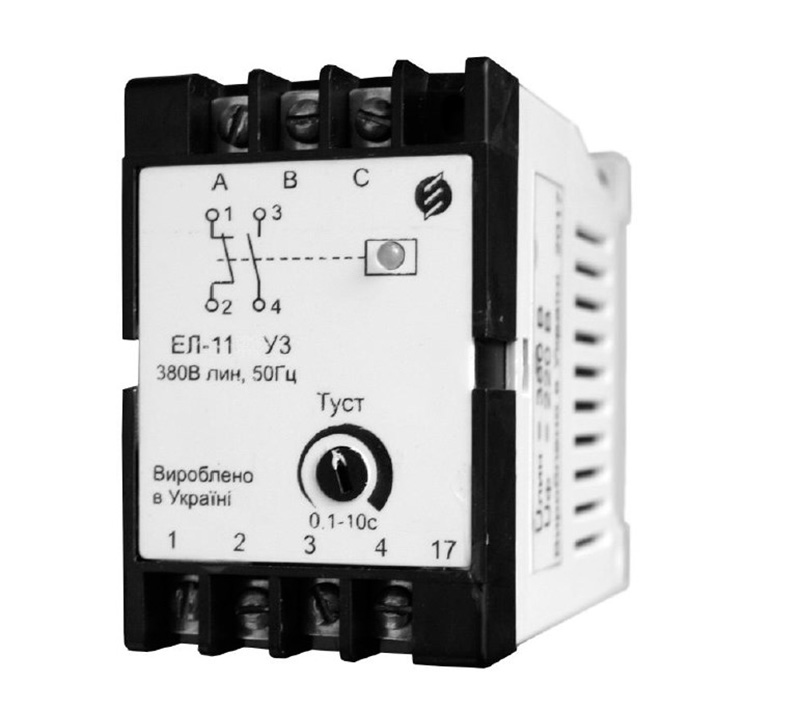

Реле контроля фаз ЕЛ-11

Цена по запросу
В наличии
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 07.12.2021 * 1050 ₽**

СДЭК 08.12.2021* 920 ₽**

DPD 06.12.2021* 400 ₽**

Самовывоз 07.12.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Реле контроля фаз
Производитель Релсис
Дополнительные характеристики
Напряжение питания100 В, 380 В, 400 В
Потребляемая мощность4,5 ВА
Конструктивное исполнение3 фазные
Область примененияСистемы автоматического контроля и регулирования, Для чередования фаз, Для перекоса фаз
Другие особенностиЕЛ

Реле контроля трехфазного напряжения ЕЛ-11 (далее по тексту - реле) предназначены для применения в трехфазных сетях для контроля наличия и симметрии напряжений.

Реле предназначены для контроля следующих режимов сети:

  • контроля допустимого уровня сетевого напряжения;
  • контроля наличия и правильности чередования фаз в системах трехфазного напряжения;
  • контроля отсутствия слипания фаз;
  • контроля симметричности сетевого напряжения (перекоса фаз);
  • отключения нагрузки при выходе за допустимые пределы уровня сетевого напряжения путем размыкания цепи управления;
  • контроля уровня сетевого напряжения после отключения нагрузки и автоматического ее включения после восстановления параметров напряжения к норме;
  • индикации возникновения или отсутствия аварийной ситуации в контролируемой сети.

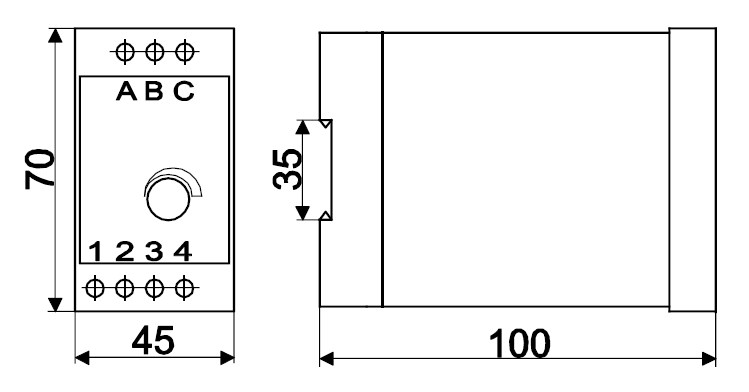

"Схема габаритных размеров реле контроля фаз ЕЛ-11"

Рис.1 Схема габаритных размеров реле контроля фаз ЕЛ-11

"Схема подключения ЕЛ-11"

Рис.2 Схема подключения

Условия эксплуатации

Реле рассчитаны на эксплуатацию при следующих параметрах окружающей среды:

  • диапазон рабочих температур – от минус 40 до плюс 55 °С;
  • относительная влажность окружающего воздуха – до 98 % при 25 °С;
  • атмосферное давление – от 550 до 800 мм рт. ст.;
  • окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, разрушающих изоляцию и металлы.
Технические характеристики
Наименование Значения

Время срабатывания реле:
- при обрыве одной из фаз или слипании двух фаз;

- при повышении напряжения, однофазного или симметричного;

- при однофазном или симметричном снижении напряжения;



(1,0 ± 0,15) с

не более 0,15 с устанавливается регулятором в диапазоне

от 0,1 до 10,0 с  не более 30 % в крайних положениях регулятора не нормируется

Дополнительная погрешность срабатывания по напряжению и времени от температуры, % на 1 °С ± 0,15
Индикация двухцветный светодиод
Потребляемая мощность, ВА 4,5
Вид и количество контактов реле 1 размыкающий 1 замыкающий
Масса реле, кг 0,3
