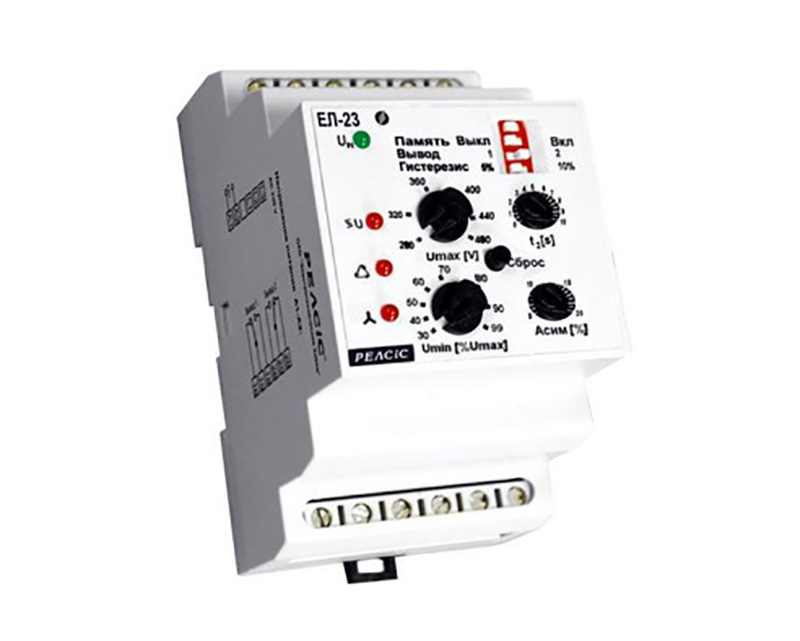

Реле контроля фаз ЕЛ-23

Цена по запросу
В наличии
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 07.12.2021 * 1050 ₽**

СДЭК 08.12.2021* 920 ₽**

DPD 06.12.2021* 400 ₽**

Самовывоз 07.12.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Реле контроля фаз
Производитель Релсис
Дополнительные характеристики
Напряжение питания230 В
Диапазон измерений280-480 В
Потребляемая мощность4,5 ВА
Конструктивное исполнение3 фазные, У3
Область примененияРелейные схемы защиты, Для чередования фаз
Другие особенностиЕЛ

Реле контроля трехфазного напряжения ЕЛ-23 с гальванически изолированным питанием предназначены для применения в трехфазных цепях 3х400 В (включая нейтраль) для контроля:

  • величины напряжения в двух уровнях  в пределах 280-480 В (система 3х400 В);
  • асимметрии фаз;
  • последовательности чередования фаз;
  • пропадания фаз - с возможностью настройки верхнего и нижнего порога напряжения для отключения реле с устанавливаемой задержкой времени.

Реле ЕЛ-23 предназначены для работы в закрытых помещениях (отапливаемых и не отапливаемых) с климатическим исполнением и категорией размещения по ГОСТ 15150 – У3.1 и УХЛ 4.

Условия эксплуатации

  • температура окружающего воздуха – от -20 до +55ºС;
  • высота над уровнем моря – не более 2000 м;
  • окружающая среда – взрывобезопасная, не содержащая пыли (в том числе токопроводящей) в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Механические внешние воздействующие факторы соответствуют группе М6 по ГОСТ 17516.1-90.

"Схема габаритных размеров реле контроля фаз ЕЛ-23"

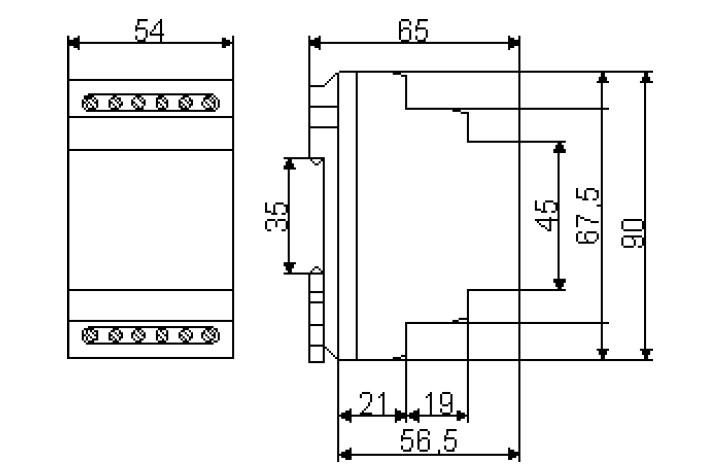

Рис.1 Схема габаритных размеров реле контроля фаз ЕЛ-23

"Схема подключения реле"

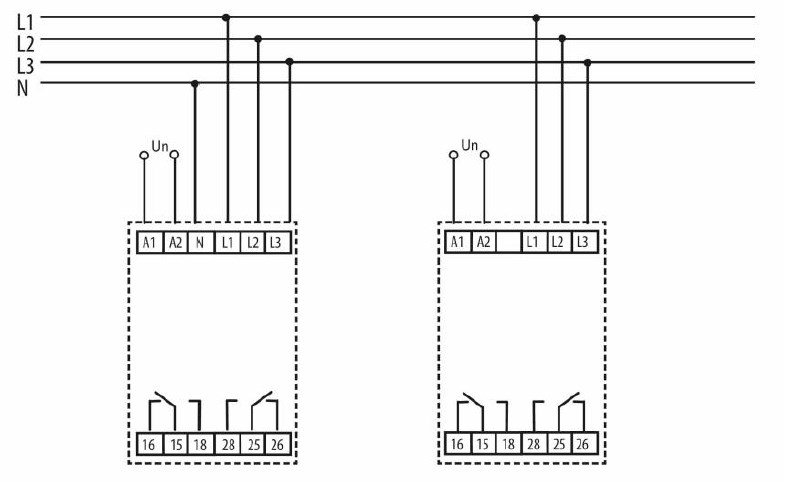

Рис.2 Схема подключения реле

Технические характеристики
Наименование Значения

Напряжение питания (клеммы А1, А2):

  • вид и значение напряжения, В;
  • допустимое отклонение, %;
  • потребляемая мощность,

Гальванически изолированное

AC - 230 В
- 15%    +10%
4,5 ВА (Вт)

Контролируемое трехфазное напряжение:

клеммы контроля *;
номинальное значение, В



L1, L2, L3

3 х 400

Напряжение срабатывания при повышении напряжения задаваемое (плавная регулировка) Umax, диапазон, В   от 280 до 480 В
Напряжение срабатывания при понижении напряжения задаваемое (плавная регулировка) Umin, диапазон, % Umax  от 35 до 99
Допуск граничных значений напряжений срабатывания, % от уставки 5 %
Задержка времени отключения выходных реле задаваемая, t2, с

Плавная регулировка

от 1 до 10

Устанавливаемый гистерезис возврата, % 5 или 10
Задержка времени фиксированная, t1,  с 0,2
Асимметрия контролируемого напряжения задаваемая, % Плавная регулировка от 5 до 20

Характеристики выходных контактов:

  • количество выходных контактов
  • номинальный ток
  • включаемая мощность нагрузки
  • замыкаемое напряжение
  • механическая износостойкость
  • коммутационная износостойкость



два переключающихся

16 А (АС-1)

2500 В·А (АС-1),  240 Вт (DC)

250 В (АС-1), 24 В (DC)

3·107 циклов

0,7·105 циклов

Погрешность при изменении температуры 0,1 % на 1°С
Масса 250 г
