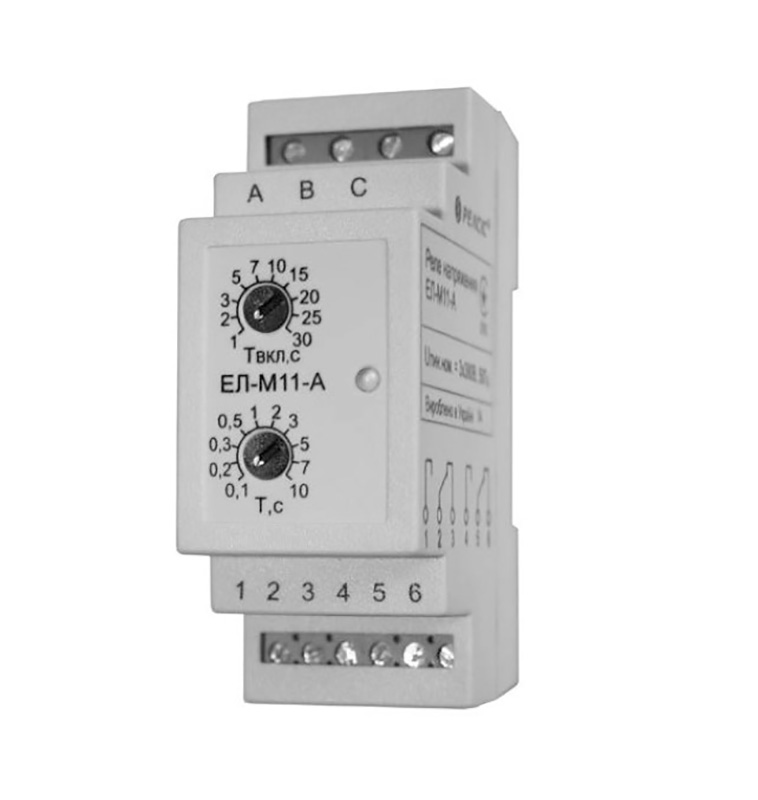

Реле контроля фаз ЕЛ-М13-А

Цена по запросу

В наличии

Артикул товара: 595

pdf Руководство по эксплуатации

Добавить в корзину

Добавить к сравнению

info.mansarprom@gmail.com

Узнать оптовые цены

Сроки доставки

Доставка в город Санкт-Петербург

ТК Деловые линии 24.12.2024 * 1050 ₽**

СДЭК 25.12.2024* 920 ₽**

DPD 23.12.2024* 400 ₽**

Самовывоз 24.12.2024* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг

Характеристики
Описание
Гарантия и возврат
Адрес и контакты
Отзывы

Основные характеристики
Категория	Реле контроля фаз
Производитель	Релсис

Дополнительные характеристики
Напряжение питания	100 В, 380 В, 400 В
Степень защиты	IP40, IP10
Потребляемая мощность	5 Вт
Конструктивное исполнение	3 фазные, У3, Т3
Область применения	Релейные схемы защиты, Для чередования фаз, Для перекоса фаз
Другие особенности	ЕЛ

Реле контроля трехфазного напряжения ЕЛ-М13-А предназначены для:

контроля допустимого уровня сетевого напряжения;
контроля правильности чередования и отсутствия слипания фаз;
контроля полнофазности и симметричности сетевого напряжения (перекоса фаз);
отключения нагрузки при выходе за допустимые пределы уровня сетевого напряжения путем размыкания цепи управления (коммутации электрических цепей переменного тока);
контроля уровня сетевого напряжения после отключения нагрузки и автоматического ее включения после восстановления параметров напряжения к норме;
индикации возникновения и типа аварийной ситуации в контролируемой сети или ее отсутствия.

Функциональные возможности

Защита от пропадания напряжения на одной из фаз (обрыв фазы)
Защита от пониженного напряжения
Защита от повышенного напряжения
Защита от асимметрии (перекоса фаз)
Защита от «слипания» фаз

Условия эксплуатации

Реле ЕЛ-М13-А предназначены для работы в закрытых помещениях (отапливаемых и не отапливаемых) при следующих условиях эксплуатации:

температура окружающей среды:
- для исполнения У3 – от минус 40 до плюс 55 С;
- для исполнения Т3 – от минус 10 до плюс 55 С;
относительная влажность окружающего воздуха 80% для исполнения У3 при температуре плюс 25 оС и 98% для исполнения Т3 при температуре плюс 35 С;
высота над уровнем моря – не более 2000 м;
окружающая среда – не взрывоопасная, не содержащая пыли (в том числе токопроводящей) в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Механические внешние воздействующие факторы соответствуют группе М6 по ГОСТ 17516.1-90.

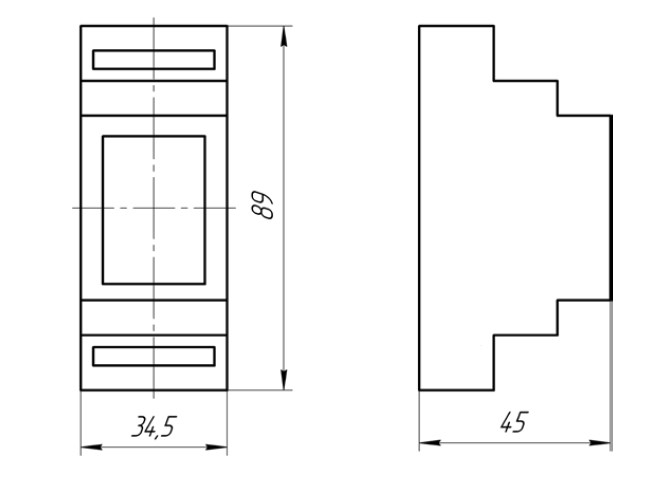

Рис.1 Схема габаритных размеров контроля фаз ЕЛ-М13-А

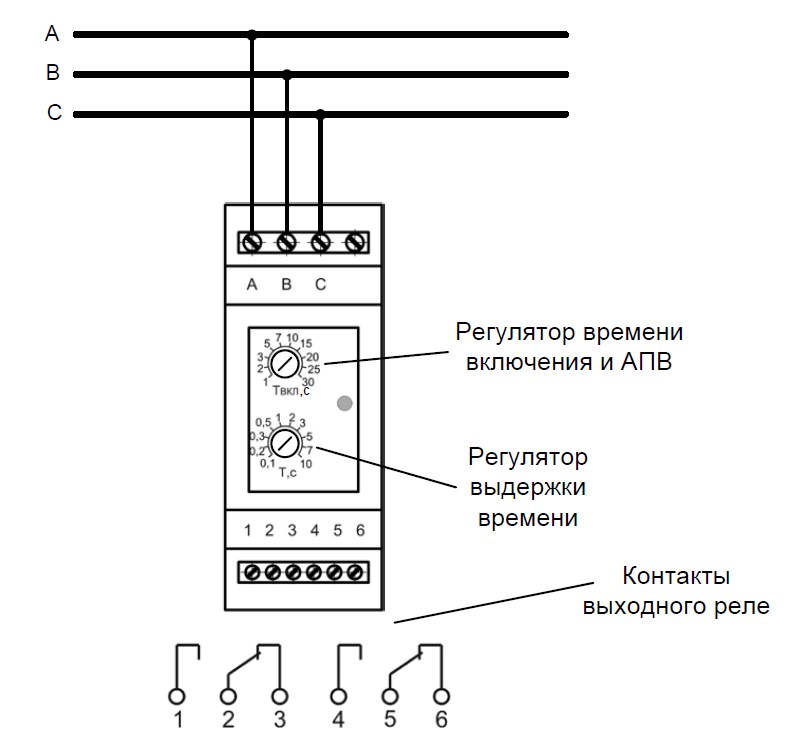

"Схема подключения ЕЛ-М13-А"

Рис.1 Схема подключения

Технические характеристики
Наименование	Значения
Номинальное линейное напряжение Uном, В*	100, 380, 400
Номинальное фазное напряжение Uфн, В	58, 220, 230
Частота контролируемой сети f, Гц	50±5
Пределы допустимого отклонения входного контролируемого напряжения	0,4…1,4 Uфн
Уставки срабатывания по напряжению: симметричное снижение фазных напряжений; однофазное снижение напряжения (при Uфн в двух других фазах); однофазное повышение напряжения (при Uфн в двух других фазах); симметричное повышение фазных напряжений	0,5 Uфн 0,75 Uфн 1,2 Uфн 1,3 Uфн
Погрешность срабатывания по напряжению, %	±5
Коэффициент возврата: по снижению напряжения; по превышению напряжения;	1,05 0,95
Уставка времени срабатывания при симметричном и однофазном снижении, а также однофазном повышении напряжения Tср, с	устанавливается дискретно: 0,1; 0,2; 0,3; 0,5; 1,0; 2,0; 3,0; 5,0; 7,0; 10,0
Время срабатывания при превышении напряжения по уровню 1,3 Uфн, обрыве или «слипании» фаз, с	0,15±0,05
Время включения и АПВ, с	устанавливается дискретно: 1,2,3,5,7,10,15,20,25
Погрешность времени срабатывания при симметричном и однофазном снижении, однофазном повышении напряжения, времени включения и АПВ, с	не более ±0,05 до уставки 1с, не более ±0,3 от уставки 1с до уставки 7с, не более ±5% свыше уставки 7с
Дополнительная погрешность срабатывания по напряжению от температуры, % на 1 °С	не более ±0,15
Дополнительная погрешность срабатывания по времени от температуры, с	не более ±0,05 до уставки 1с, не более ±0,3 от уставки 1с до уставки 7с, не более ±5% свыше уставки 7с
Потребляемая мощность реле, Вт	5
