Реле контроля фаз ЕЛ-22Н

Цена по запросу

В наличии

Артикул товара: 599

pdf Руководство по эксплуатации

Добавить в корзину

Добавить к сравнению

info.mansarprom@gmail.com

Узнать оптовые цены

Сроки доставки

Доставка в город Санкт-Петербург

ТК Деловые линии 24.12.2024 * 1050 ₽**

СДЭК 25.12.2024* 920 ₽**

DPD 23.12.2024* 400 ₽**

Самовывоз 24.12.2024* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг

Характеристики
Описание
Гарантия и возврат
Адрес и контакты
Отзывы

Основные характеристики
Категория	Реле контроля фаз
Производитель	Релсис

Дополнительные характеристики
Напряжение питания	230 В, 400 В
Степень защиты	IP40, IP20
Потребляемая мощность	2 ВА
Конструктивное исполнение	3 фазные, У3
Область применения	Релейные схемы защиты, Для чередования фаз
Другие особенности	ЕЛ

Реле ЕЛ-22Н предназначены для контроля величины напряжения и последовательности чередования фаз в цепях 3х400 (230) В с возможностью настройки верхнего и нижнего порога напряжения для отключения реле с устанавливаемой задержкой времени.

Устанавливаемая задержка времени позволяет не реагировать на кратковременные скачки напряжения в сети. Реле предназначены для работы в закрытых помещениях (отапливаемых и не отапливаемых) с климатическим исполнением и категорией размещения по ГОСТ 15150 – У3.1 и УХЛ 4.

Условия эксплуатации

температура окружающего воздуха – от минус 20 до плюс 55ºС;
высота над уровнем моря – не более 2000 м;
окружающая среда – взрывобезопасная, не содержащая пыли (в том числе токопроводящей) в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Механические внешние воздействующие факторы соответствуют группе М6 по ГОСТ 17516.1-90.

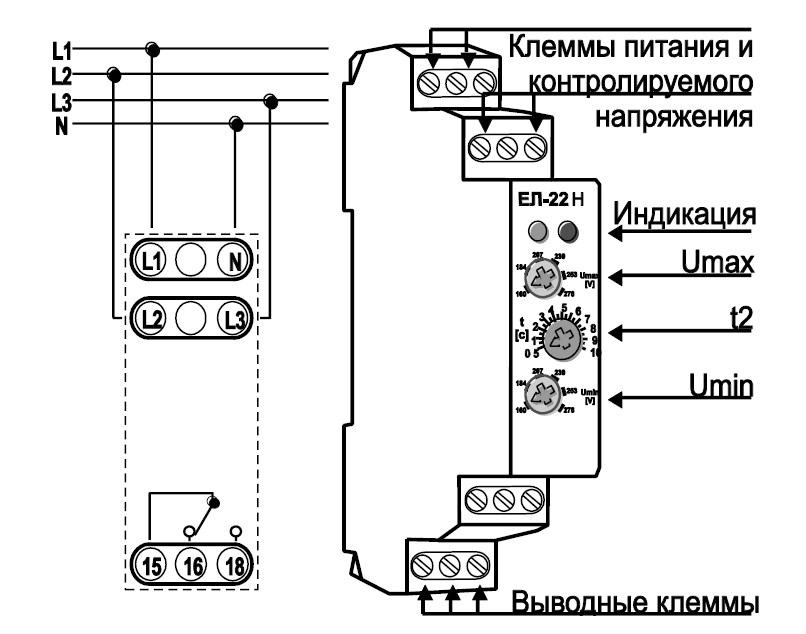

"Схема подключения реле ЕЛ-22Н"

Рис.1 Схема подключения реле ЕЛ-22Н

L1-N клеммы напряжения питания реле ЕЛ22H

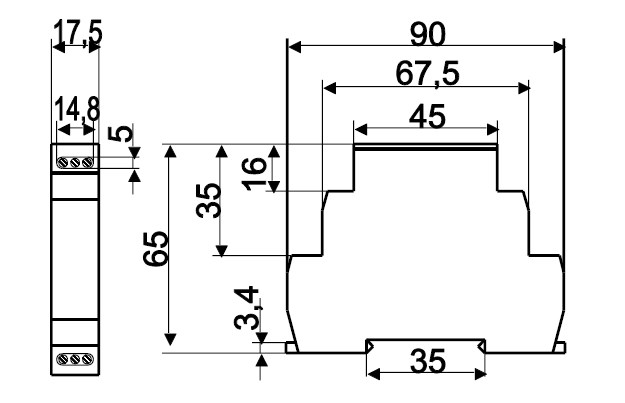

"Схема габаритных размеров реле контроля фаз ЕЛ-22Н"

Рис.2 Схема габаритных размеров реле контроля фаз ЕЛ-22Н

Технические характеристики
Наименование	Значения
Номинальное линейное напряжение контроля, В частоты 50 Гц	400
Номинальное напряжение питания, В, частоты 50 Гц	230
Отклонение напряжения питания от номинального значения, %	+ 10 - 20
Клеммы питания	L1, N
Клеммы контроля	L1, L2, L3, N
однофазном снижении напряжения (при Uфн=220В в двух других фазах)	регулируемое 173-219
однофазном повышении напряжения (при Uфн=220В в двух других фазах)	регулируемое (242-288)
обрыве одной, двух или трех фаз	срабатывает
обратном чередовании фаз	срабатывает
Задержка времени на включение реле, t1, с	0,5
Задержка времени на срабатывание (отключение реле), t2,, с	0,1 – 10,0
Гистерезис, %	5
Масса, кг	0,066

Условия гарантии

На весь ассортимент продукции действует гарантия от производителя – 12 месяцев. Работоспособность гарантирована согласно действующим ТУ (техническим условиям) на каждый вид продукции. Гарантия распространяется на оборудование согласно заявленным гарантийным срокам при соблюдении правил эксплуатации и своевременной замены деталей, имеющих ограниченный ресурс.

Условия возврата

В соответствие с действующим законодательством РФ, технически сложные товары ненадлежащего качества не подлежат возврату и обмену. Претензии по браку принимаются в сроки, согласно законодательству РФ.
