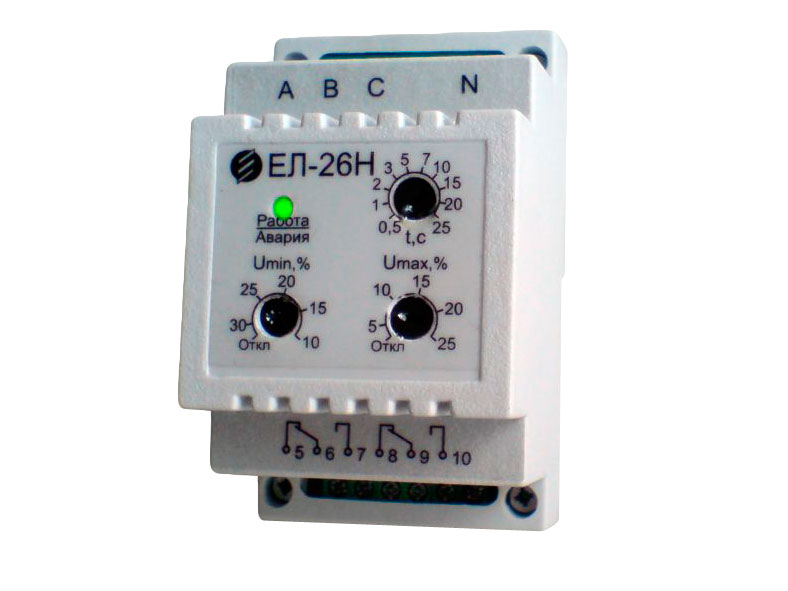

Реле контроля фаз ЕЛ-26Н

Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 24.12.2024 * 1050 ₽**

СДЭК 25.12.2024* 920 ₽**

DPD 23.12.2024* 400 ₽**

Самовывоз 24.12.2024* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Реле контроля фаз
Производитель Релсис
Дополнительные характеристики
Напряжение питания100 В, 220 В, 380 В, 400 В
Степень защитыIP30, IP20
Потребляемая мощность5 ВА
Конструктивное исполнение3 фазные, У3, Т3
Область примененияРелейные схемы защиты, Для чередования фаз, Для перекоса фаз
Другие особенностиЕЛ

Реле контроля трехфазного напряжения ЕЛ-26Н (далее реле) предназначены для:

  • контроля допустимого уровня сетевого напряжения;
  • контроля правильности чередования и отсутствия слипания фаз;
  • контроля полнофазности и симметричности сетевого напряжения (перекоса фаз);
  • отключения нагрузки при выходе за допустимые пределы уровня сетевого напряжения путем размыкания цепи управления (коммутации электрических цепей переменного тока);
  • контроля уровня сетевого напряжения после отключения нагрузки и автоматического ее включения после восстановления параметров напряжения к норме;
  • индикации возникновения аварийной ситуации и нормальных параметров в контролируемой сети.

Реле имеют возможность установки верхнего и нижнего порогов для отключения по напряжению и регулируемую задержку по времени. Задержка времени на отключение позволяет исключить срабатывание реле при кратковременных скачках напряжения в сети.

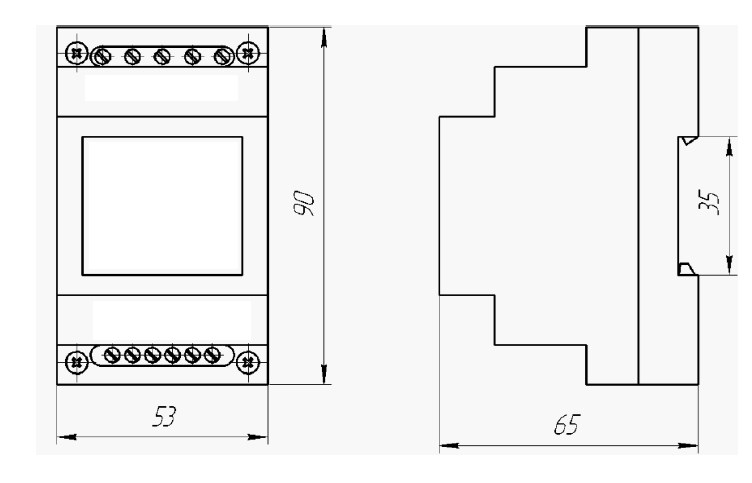

"Схема габаритных размеров реле контроля напряжения ЕЛ-26Н"

Рис.1 Схема габаритных размеров реле контроля напряжения ЕЛ-26Н

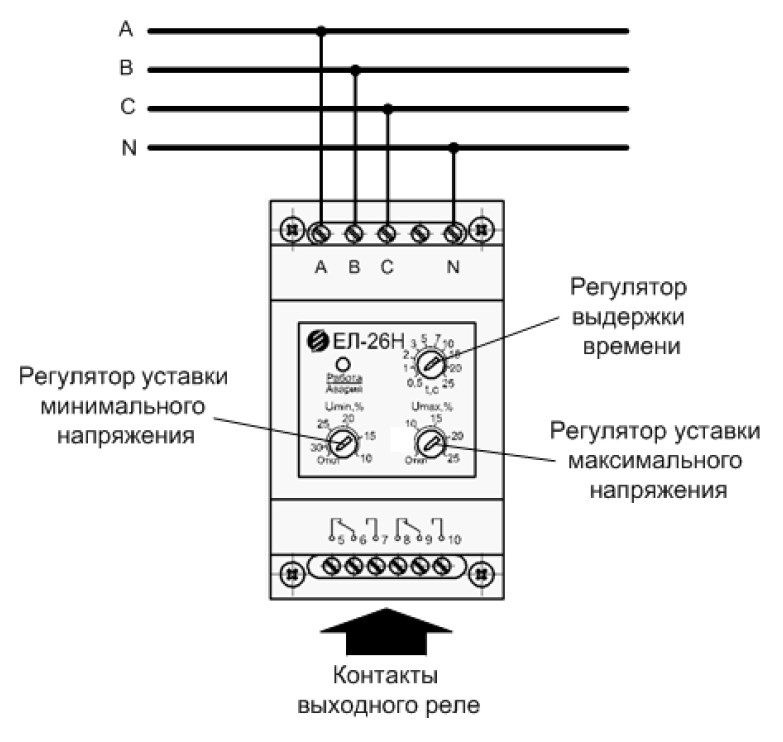

"Схема подключения реле ЕЛ-26Н"

Рис.2 Схема подключения реле ЕЛ-26Н

Функциональные возможности

  • Защита от нарушения последовательности чередования фаз в трехфазной сети
  • Защита от пропадания  напряжения хотя бы на одной из фаз (обрыв фазы)
  • Защита от пониженного напряжения /Откл.
  • Защита от повышенного напряжения /Откл.
  • Защита от ассиметрии фаз (перекоса фаз)
  • Защита от «слипания» фаз
  • Контроль величин параметров в момент включения и в процессе работы
  • Автоматическое переключение контактов выходного реле при выходе хотя бы одного из контролируемых параметров за пределы установленных допусков
  • Автоматическое обратное переключение контактов выходного реле при возврате величины контролируемого параметра в поле допусков

Условия эксплуатации

Реле ЕЛ-26Н предназначены для работы в закрытых помещениях (отапливаемых и не отапливаемых) при следующих условиях эксплуатации:

  • температура окружающей среды:
    • для исполнения УХЛ4 – от минус 20 до плюс 55 С;
    • для исполнения У3 – от минус 40 до плюс 55 С;
    • для исполнения Т3 – от минус 10 до плюс 55 С;
  • относительная влажность окружающего воздуха 80% для исполнения У3 при температуре +25 С и 98% для исполнения Т3 при температуре +35С;
  • высота над уровнем моря – не более 2000 м;
  • окружающая среда – не взрывоопасная, не содержащая пыли (в том числе токопроводящей) в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Механические внешние воздействующие факторы соответствуют группе М6 по ГОСТ 17516.1-90. При этом реле устойчивы к многократным ударным нагрузкам длительностью от 2 до 20 мс с максимальным ускорением 3g и вибрационным нагрузкам в диапазоне частот:

  • от 5 до 15 Гц с максимальным ускорением 3g;
  • от 15 до 100 Гц с максимальным ускорением 1g.
  • Рабочее положение в пространстве – вертикальное.
Технические характеристики
Наименование Значения

Уставки порогов срабатывания по линейному напряжению для модификации без нейтрали (ЕЛ-26):

минимальное напряжение

максимальное напряжение



(10…30)% ниже Uном с дискретностью 2,5 %

(10…25)% выше Uном с дискретностью 2,5 %

По номинальному входному напряжению Uном реле имеет следующие исполнения:  100 В, 220 В, 380 В и 400 В
Погрешность срабатывания реле 5 %
Порог срабатывания по асимметрии (перекосу фаз) по напряжению для модификации без нейтрали 20%
Коэффициент возврата по асимметрии (перекосу фаз) (0,92…0,98)

Сопротивление изоляции реле

в холодном состоянии при нормальных климатических условиях

в нагретом состоянии при температуре 55 °С

в условиях повышенной влажности 98% при температуре 35 °С



50 МОм

10 МОм

1 МОм

Вид и количество контактов реле 2 переключающих
Масса 0,3 кг
Срок службы реле  12 лет
