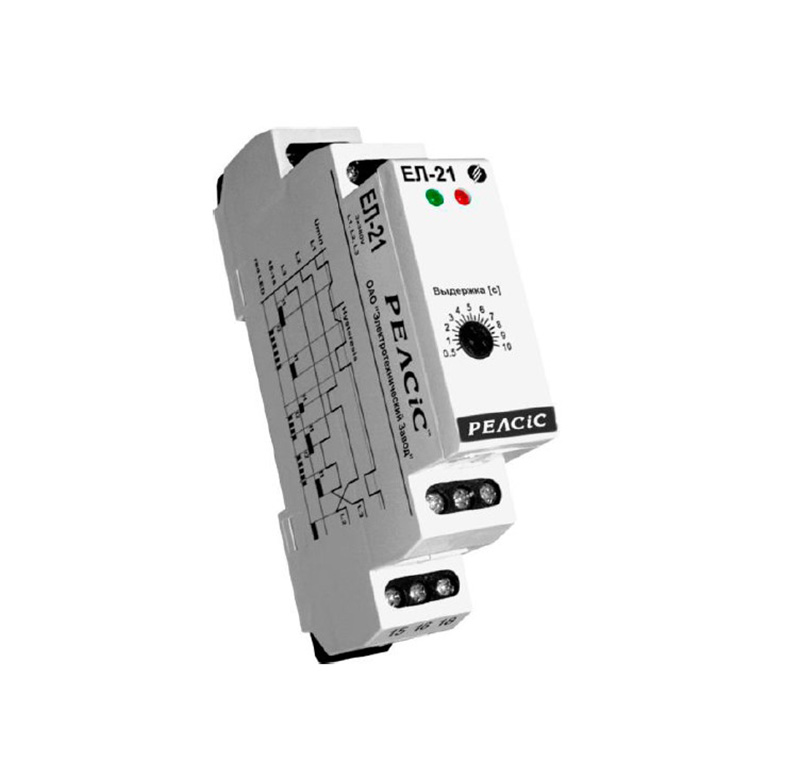

Реле контроля фаз ЕЛ-21

Цена по запросу
В наличии
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 15.12.2021 * 1050 ₽**

СДЭК 16.12.2021* 920 ₽**

DPD 14.12.2021* 400 ₽**

Самовывоз 15.12.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Реле контроля фаз
Производитель Релсис
Дополнительные характеристики
Напряжение питания400 В
Степень защитыIP40, IP20
Потребляемая мощность2 ВА
Конструктивное исполнение3 фазные, У3
Область примененияРелейные схемы защиты, Для чередования фаз
Другие особенностиЕЛ

Реле контроля трехфазного напряжения ЕЛ-21 предназначены для контроля наличия и последовательности чередования фаз в системах трехфазного напряжения и могут использоваться в схемах автоматического управления и защиты от работы на двух фазах и недопустимой асимметрии фазных напряжений.

Устанавливаемая задержка времени позволяет не реагировать на кратковременные скачки напряжения в сети. Реле предназначены для работы в закрытых помещениях (отапливаемых и не отапливаемых) с климатическим исполнением и категорией размещения по ГОСТ 15150 – У3.1 и УХЛ 4.

Условия эксплуатации

  • температура окружающего воздуха – от минус 20 до плюс 55ºС;
  • высота над уровнем моря – не более 2000 м;
  • окружающая среда – взрывобезопасная, не содержащая пыли (в том числе токопроводящей) в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Механические внешние воздействующие факторы соответствуют группе М6 по ГОСТ 17516.1-90.

Технические характеристики
Наименование Значения
Номинальное линейное напряжение контроля, В  частоты 50 Гц  400
Номинальное напряжение питания, В, частоты 50 Гц 400
Отклонение напряжения питания от номинального значения, %

+ 10

- 20

Клеммы питания L1, L2, L3
Клеммы контроля L1, L2, L3
однофазном снижении напряжения (при Uфн=220В в  двух других фазах)  ≤180
однофазном повышении напряжения (при Uфн=220В в двух других фазах) не срабатывает
обрыве одной, двух или трех фаз  срабатывает
обратном чередовании фаз  срабатывает
Задержка времени на включение реле, t1, с 0,5
Задержка времени на срабатывание (отключение реле), t2,, с 0,1 – 10,0
Гистерезис, % 5
Масса, кг 0,067

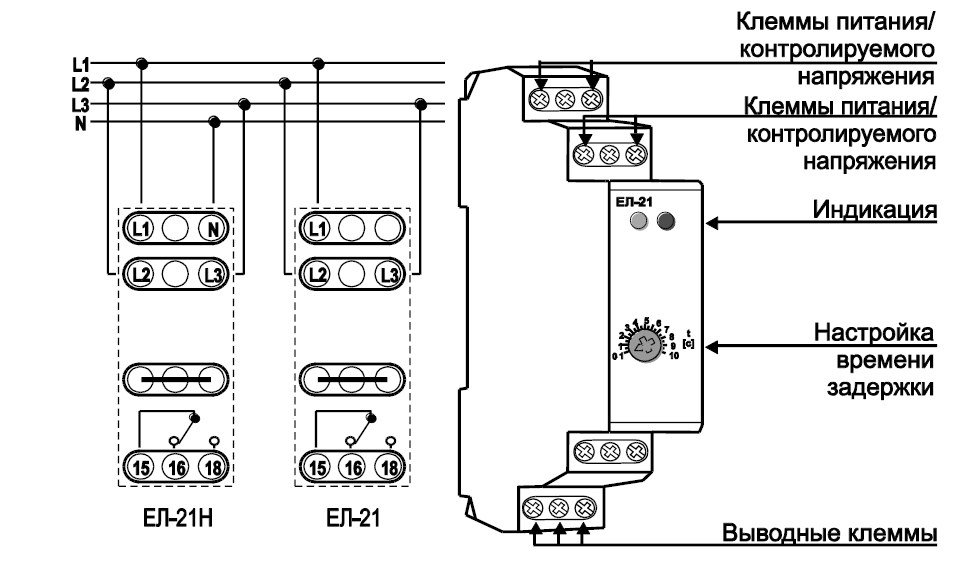

"Схема подключения реле ЕЛ-21"

Рис.1 Схема подключения реле ЕЛ-21

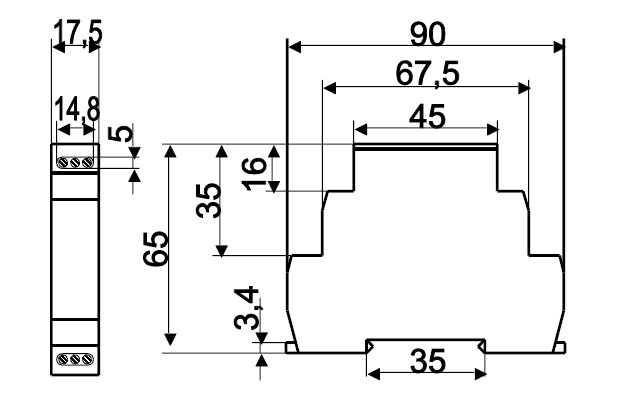

"Схема габаритных размеров реле контроля фаз ЕЛ-21"

Рис.2 Схема габаритных размеров реле контроля фаз ЕЛ-21
