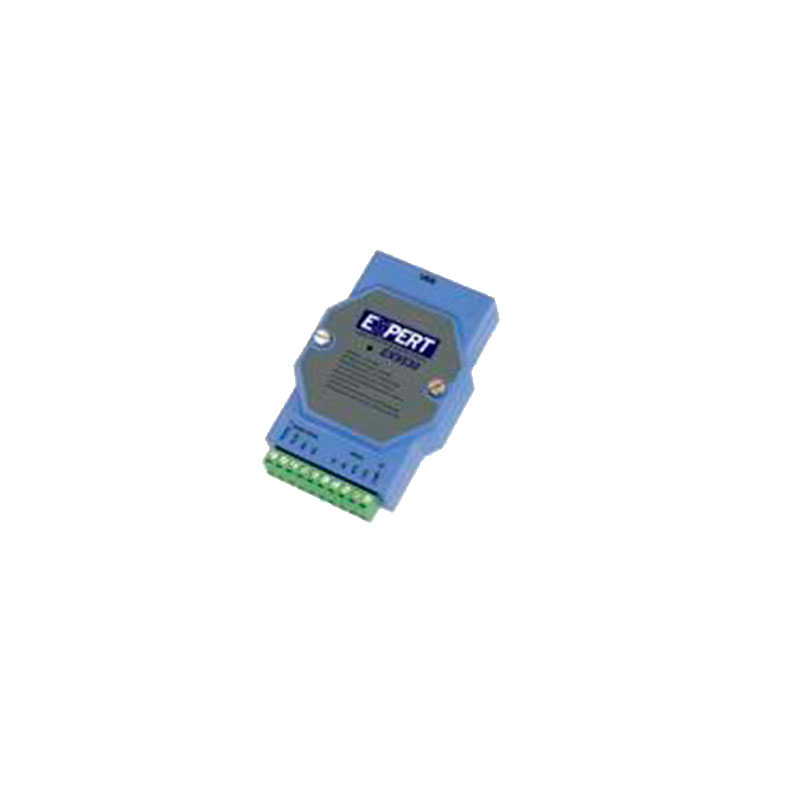

Преобразователь EX9530

Преобразователь EX9530 - расширяемый модуль с развитой логикой который подсоединяется к USB-порту ПК или к USB Hub посредством Universal Serial Bus (USB) порта, обеспечивающий один высокоскоростной последовательный порт RS-232/RS-422 или RS-485. Характерная особенность EX-9530 возможность быстрого подключения стандартных последовательных устройств.

Стандарт RS-232 поддерживает полнодуплексное соединение и подтверждающие сигналы (такие как RTS, CTS), а RS-485 полностью открытый для пользовательской и программной записи в полудуплексном режиме без каких либо изменений.

В преобразователе опторазвязка защищает главный ПК от контура заземления и прыжков напряжениея на RS-232/RS-422 и RS-485 линиях вплоть до 3000 Vdc.

EX-9530 также поддерживает внутреннюю защиту от выброса напряжение в линию данных. Внутренние высоко скоростные импульсные помехи подавляются на каждой линии данных, чтобы защитить модуль от скачков напряжения.

Преобразователь получает питание от USB порта и не требует дополнительных блоков питания.

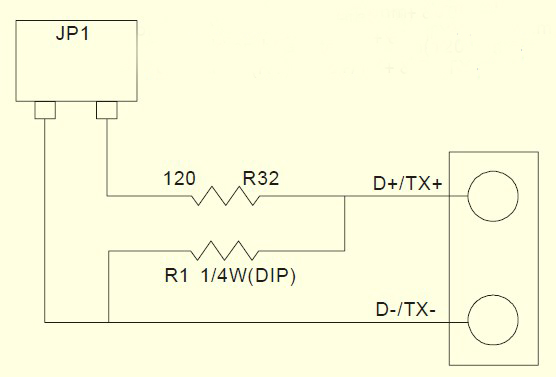

Рис.1 Схема подключения

Условия эксплуатации

• Рабочая температура: 0 ~ 70 °C
• Температура хранения: :-25 ~ 85 °C.
• Влажность 5~95%.

Особенности

• Поддержка спецификации USB1.1
• Автоматическое управление потоками в RS-485
• Поддержка полнодуплексного соединения в RS-232/RS-422
• RS-232 поддерживает сигналы готовности(RTS и CTS)
• Минимальная защита изоляции 3000 VDC
• Подавление импульсных помех в линиях RS-485
• Автоматической переключение USB в RS-232/RS-422 или RS-485
• Автоматическое переключение скорости обмена вплоть до 115.2 Kbps
• Зарезервировано место для согласующего резистора
• Индикатор неисправности питания и потока данных
• Драйвер поддерживается Windows 95/98/ME/2000/XP, Linux
• Необходимость в дополнительном питание отсутствует
• легкий монтаж на DIN-рейку

Технические характеристики

• USB контроллер: поддержка стандарта USB1.1
• Коннектор USB интерфейса: USB тип В
• Изолирующая сторона: RS-232/ 422/485
• Преобразование сигнала: RS-232/RS-422 или RS-485, автоматическое переключение
• Квитирование: RS-232 поддерживает подтверждающие сигналы(RTS и CTS)
• Автоматическое переключение скорости обмена: 300 ~115.2 K BPS
• Индикатор передачи и приема
• Изоляционное напряжение: 3000 VDC
• RS-232/RS-422/RS-485 коннектор: съемная клемма с винтовым креплением
• Питание от USB-порта
• Потребляемая мощность: 0.65 W
