Вибропреобразователь ВД-30

Вибропреобразователь ВД-30 предназначен для преобразования абсолютной вибрации контрольной поверхности в электрический сигнал пропорциональный виброускорению контролируемого объекта.

Работа устройства

Процесс преоборазования происходит по одной составляющей колебаний горизонтальной или вертикальной,а зависит это от места установки датчика на объекте контроля.

Преобразователь ВД-30 является устройством со встроенным усилителем заряда, а также с нормированным коэффициентом преобразования. Этот коэффициент позволяет взаимозаменять преобразования.коэффициентом преобразования.

Самая важная черта этого преобразователя - это возможность передачи полезного сигнала на приличные расстояния с учетом промышленных помех

Структура условного обозначения

Вибропреобразователи маркируются так - ВД-30.ХХ-ХХ/Х, где:

• ХХ - вид конструктивного исполнения:
  • 00 - с разъёмным электрическим соединителем типа 2РМ14;
  • 01 - без соединителя со встроенным кабелем в металлорукаве.
• ХХ - тип основания датчика:
  • 2 – двухточечное крепление;
  • 3 – трехточечное крепление;
• Х - длина соединительного кабеля в металлорукаве (только для модификации ВД-30.01).

Комплект поставки

• Вибропреобразователь ВД-30 - 1 шт,
• Паспорт - 1 экз,
• Упаковка - 1 шт.

Исполнение

Устройство выпускается в 2-х модификациях:

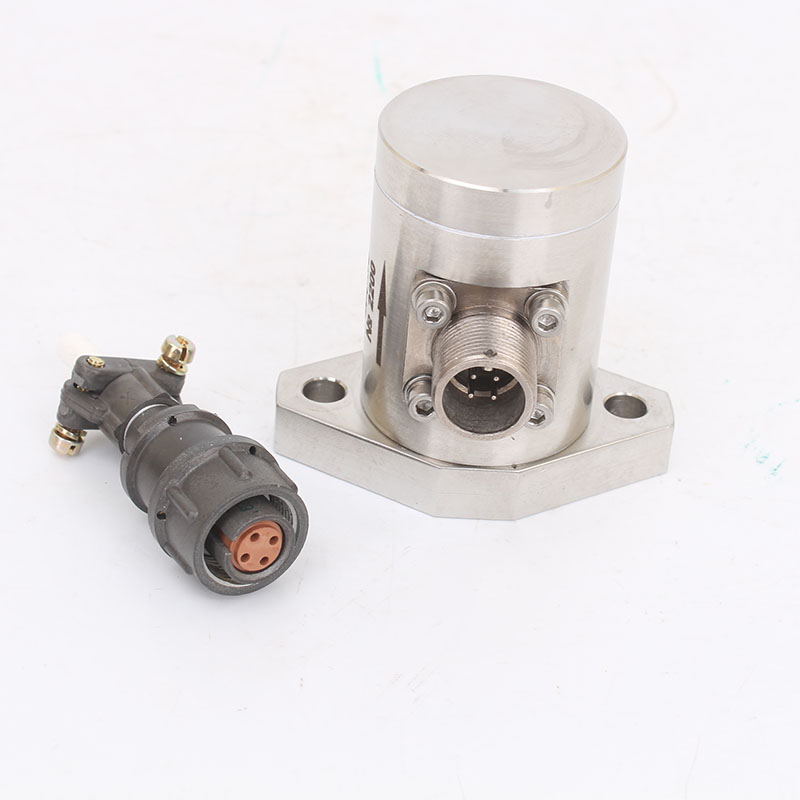

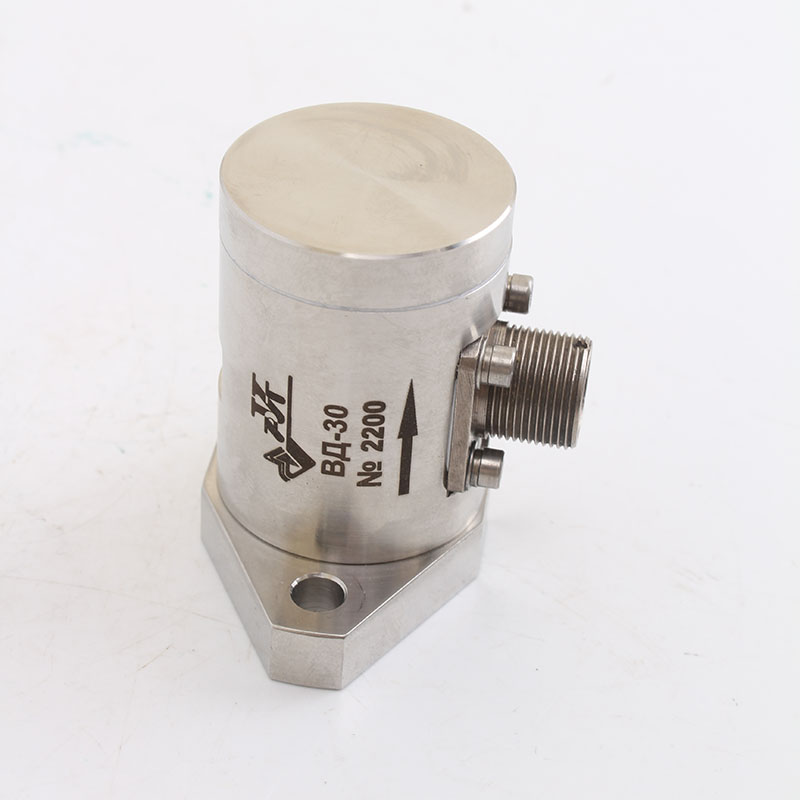

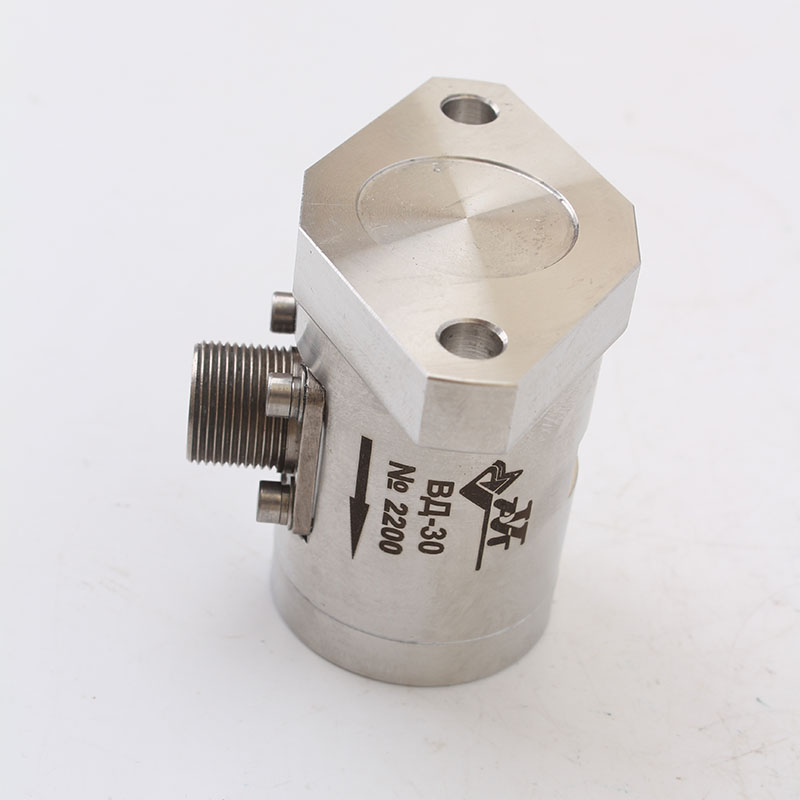

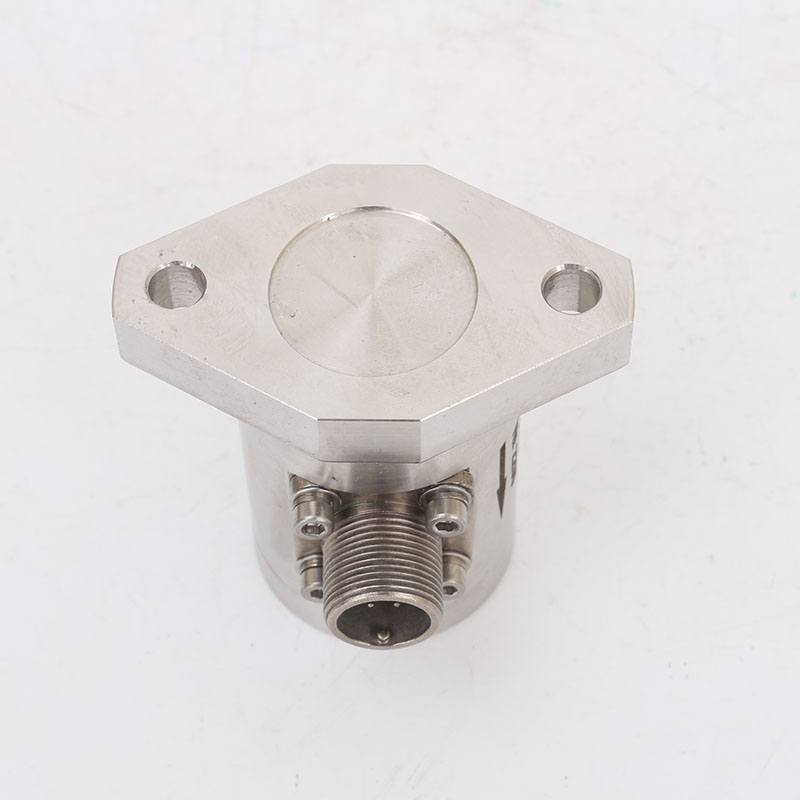

• Вибропреобразователь ВД-30.00 - оснащена резьбовым разъемом-соединителем для электрокабеля (расположен на боковой поверхности цилиндрического корпуса),
• Вибропреобразователь ВД-30.01 - оснащена встроенным электрокабелем, заключенным в металлорукав.

Вибрационного типа преобразователь ВД-30 со специфически встроенным прибором усиления сигнала имеет цилиндрический корпус, с одного из торцов которого имеется монтажный фланец с отверстиями для болтового соединения. Другой торец закрыт крышкой с нанесенным на нее наименованием степени взрывозащиты. В корпусе вибропреобразователя размещена печатная плата с электросхемой усилителя электросигнала, поступающего от датчика-преобразователя. Усилитель выполнен по дифференциальной схеме, чем достигается высокий уровень помехозащищенности при передаче сигнала от датчика. Также подобная схема обеспечивает оптимальный уровень соотношения сигнал/шум. В результате это устройство отлично подходит для эксплуатации в промышленных условиях, характеризующихся высоким уровнем внешних помех. Отличительной особенностью усилителя является нормированный коэффициент усиления.

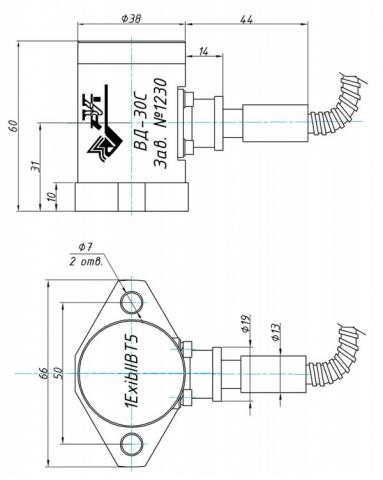

Рис.1. Габаритные и присоединительные размеры вибропреобразователя ВД-30
