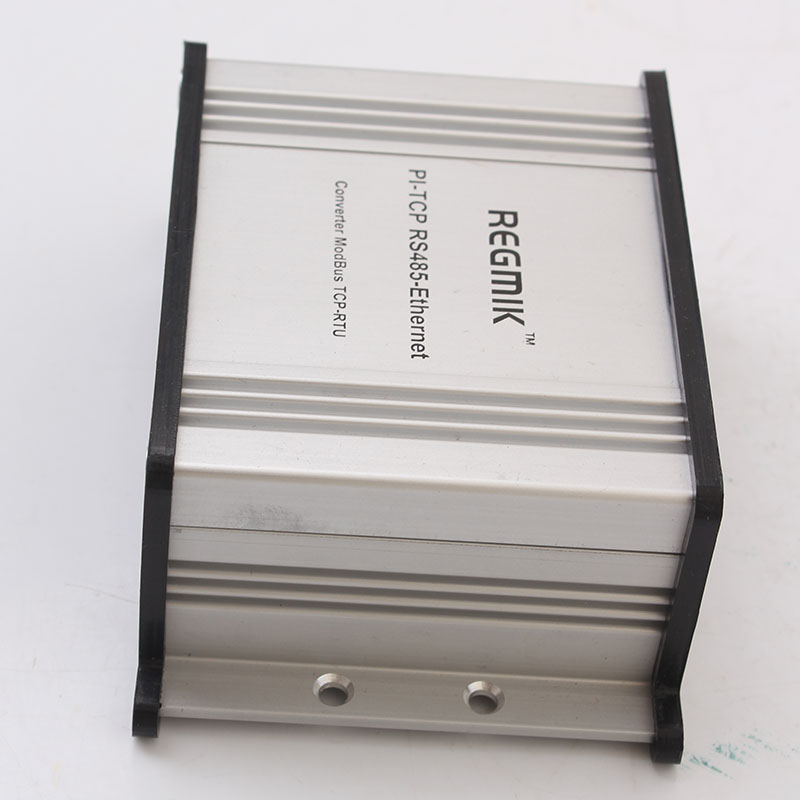

Преобразователь интерфейсов PI RS485/Ethernet

Преобразователь интерфейсов PI RS485/Ethernet предназначен для объединения в единую сеть Modbus-устройств различных типов.

Работа устройства

Передача данных между приборами происходит с использованием стандартного протокола Modbus TCP (со стороны Ethernet) и Modbus RTU (со стороны RS485). Поддержка данных протоколов многими SCADA пакетами расширяет возможности постройки систем автоматизации производства. Результатом является очень простой и эффективный способ подключения разных устройств к ПК или ПЛК в сети Ethernet.

Конвертер поддерживает до 10 TCP сокетов. Это означает что через сеть Ethernet, до 10 устройств могут общаться с преобразователем в любой момент времени.

Дополнительным преимуществом в использовании преобразователя, является возможность разделения сети RS485 (Modbus RTU) на несколько более мелких с отдельным преобразователем "PI RS485/Ethernet", каждая из которых будет соединена в одну сеть Ethernet. Следовательно, намного больше приборов может быть объединено. При наличии подключения к глобальной сети Internet, открывается возможность доступа и контроля подключенного оборудования из любого места, имеющего выход в сеть Internet.

Данный преобразователь, соединенный с сетью Ethernet, предоставляет гораздо более высокую пропускную способность, чем отдельные сети RS485, что в свою очередь увеличивает частоту опрашивания параметров приборов.

Конфигурация прибора выполняется посредством web-страниц, доступ к которым может быть осуществлен с использованием любого стандартного веб-браузера, например, InternetExplorer.

Каждый Modbus TCP/RTU преобразователь имеет уникальный Ethernet IP-адрес, который должен быть запрограммирован в ПК или ПЛК при настройке подключаемой системы.

Наличие крепежа на DIN рейку обеспечивает монтаж в шкафах, стойках и разнообразных системах вместе с другим оборудованием монтируемым на DIN рейку. Предусмотрен настенный монтаж.

Преобразователь "PI RS485/Ethernet" поддерживает один Ethernet-порт 10/100 Мб/сек с разъемом RJ-45 и один клеммный разъем для подключения к шине RS485 ModbusRTU со скоростью передачи данных до 115,2 Кб/сек

Питание преобразователя производится от внешнего источника питания напряжение которого может варьироваться в диапазоне 8-36V.

Порядок работы

После длительного хранения следует произвести внешний осмотр и опробование. Если хранение и транспортирование прибора производилось в условиях, отличающихся от рабочих, то перед включением необходимо выдержать его в рабочих условиях не менее 3ч.

Рис.1. Нижняя боковая панель разьемов преобразователя PI RS485/Ethernet

Рис.2. Верхняя боковая панель преобразователя PI RS485/Ethernet

Основные функциональные узлы прибора:

1. Разъем подключения питания.
2. Клемма подключения питания.
3. Клемма подключения кабеля интерфейса RS485.
4. Разъем подключения кабеля USB (тип USBmini)
5. Разъем подключения кабеля Ethernet.
6. Кнопка возврата к заводским параметрам.
7. Кнопка сброса. Служит для перезапуска микропрограммы контроллера прибора.
8. Индикатор питания. Горит при наличии напряжения питания.
9. Кнопка ввода прибора в режим обновления микропрограммы.

Комплект поставки

В комплект поставки преобразователя «PI RS485/Ethernet» входит:

• Преобразователь интерфейсов ET-485 - 1 шт.
• Руководство по эксплуатации, паспорт - 1 шт.
• Клеммы для подключения к прибору - 2 шт.
• Упаковочная коробка - 1 шт.
• Крепления на DINрейку - 1 шт.

Дополнительно, по требованию заказчика, комплект может быть дополнен:

• Блок питания - 1 шт.
