Преобразователь интерфейса ПИ 232/485

Преобразователь интерфейса ПИ 232/485 предназначен для преобразования сигналов полнодуплексного интерфейса RS232 в сигналы полудуплексного интерфейса RS485 для подключения к устройствам, имеющим выход интерфейса RS232, устройств с интерфейсом RS485.

Конструктивные особенности

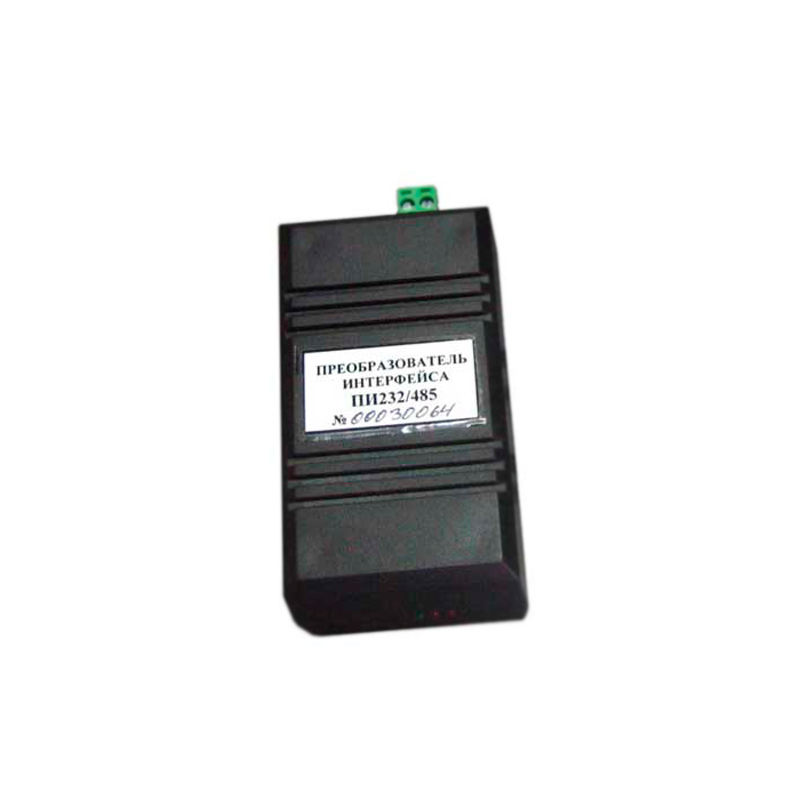

Преобразователь конструктивно выполнен в виде отдельного блока в пластмассовом корпусе, имеет свой внутренний источник питания и полную гальваническую развязку.

Преобразователь конструктивно выполнен в виде отдельного устройства и имеет следующие разъемные соединители:

• XS1 – для подключения к интерфейсу RS232 (разъем DB9, соединенный с преобразователем гибким кабелем).
• XP1 – для подключения к линии интерфейса RS485 (разъем DB9).

Шнур для подключения к сети питания 220 В, 50 Гц.

В случае, когда преобразователь устанавливается в конце линии, между контактами Р1 и Р2 установить резистор 120 Ом для согласования линии.

На конце линии тоже должен стоять такой же резистор. Если преобразователь используется в середине, установить перемычку (на концах линии должны стоять резисторы 120 Ом).

Работа устройства

За счет применения микропроцессора, преобразователь позволяет избежать необходимости управления направлением приема-передачи интерфейса RS485, что позволяет при использовании ПЭВМ с установленной операционной системой Microsoft Windows получить максимальную скорость приема – передачи данных до 36 устройств типа РТЭ.

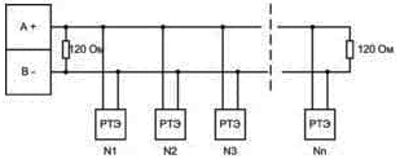

Рис.1. Схема преобразователя ПИ 232/485

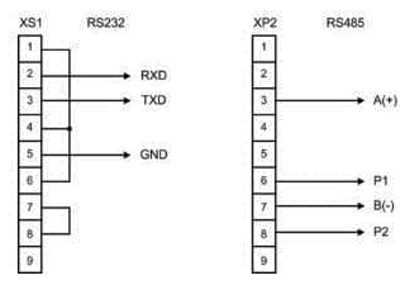

Рис.2. Схема преобразователя интерфейса ПИ 232/485
