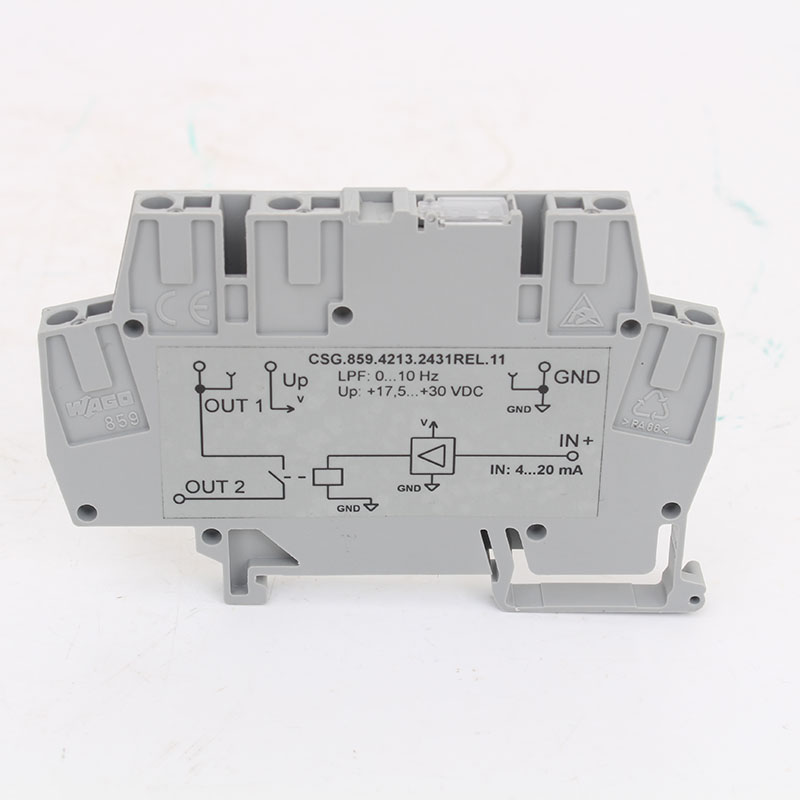

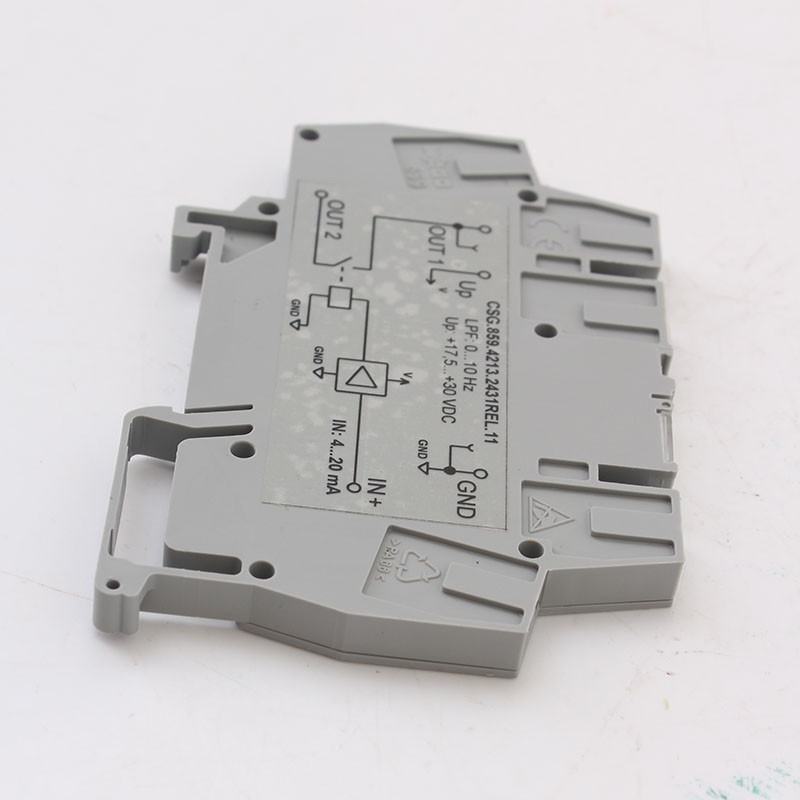

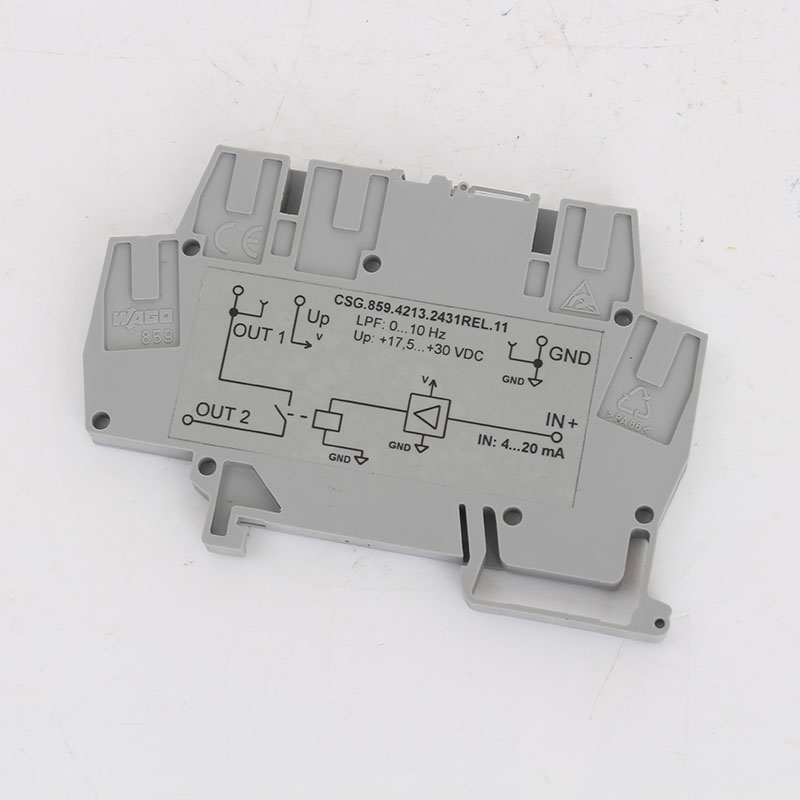

Преобразователь CSG.859.4213.2431 REL.11

Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 09.02.2023 * 1050 ₽**

СДЭК 10.02.2023* 920 ₽**

DPD 08.02.2023* 400 ₽**

Самовывоз 09.02.2023* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Преобразователи сигналов
Производитель Промсат
Дополнительные характеристики
Напряжение питания17,5-30 В
Потребляемая мощность0,4 Вт
Тип крепленияна din-рейку

Преобразователь CSG.859.4213.2431REL.11 служит для включения при определенном уровне входного сигнала электромеханического реле.

Эксплуатация

Оптимальными условиями для использования преобразователя CSG.859.4213.2431REL.11 являются:

  • температура окружающей среды от -10 до +60°С,
  • относительная влажность 35 - 95% при температуре +35 °С.
Технические характеристики
Количество каналов преобразователя 1
Диапазон входного сигнала, мА 4...20
Входное сопротивление, Ом 50±0,5
Частотный диапазон, Гц 0…10 (-3дБ)
Максимальный ток электромеханического реле, А 6
Максимальное  напряжение  на  контактах  электромеханического реле, В 250
Чувствительность подстройки порога срабатывания не более, мА ±0,16
Гистерезис включения-выключения электромеханического реле, мА 0,04
Питание преобразователя – напряжение постоянного тока, В 17,5…30 В
Потребляемая мощность не более, Вт 0,4

Маркировка

Преобразователь CSG.859.4213.2431REL.11 имеет маркировочную наклейку, обеспечивающую сохранность и чёткость изображения в течение всего срока службы преобразователя при соблюдении условий эксплуатации преобразователя. На маркировочной наклейке нанесены следующие знаки и надписи:

  • диапазон входных сигналов, диапазон выходных сигналов;
  • напряжение питания преобразователя;
  • порядковый (серийный) номер преобразователя по системе нумерации предприятия-изготовителя;
  • схема расположения клемм в корпусе преобразователя

Конструктивное исполнение

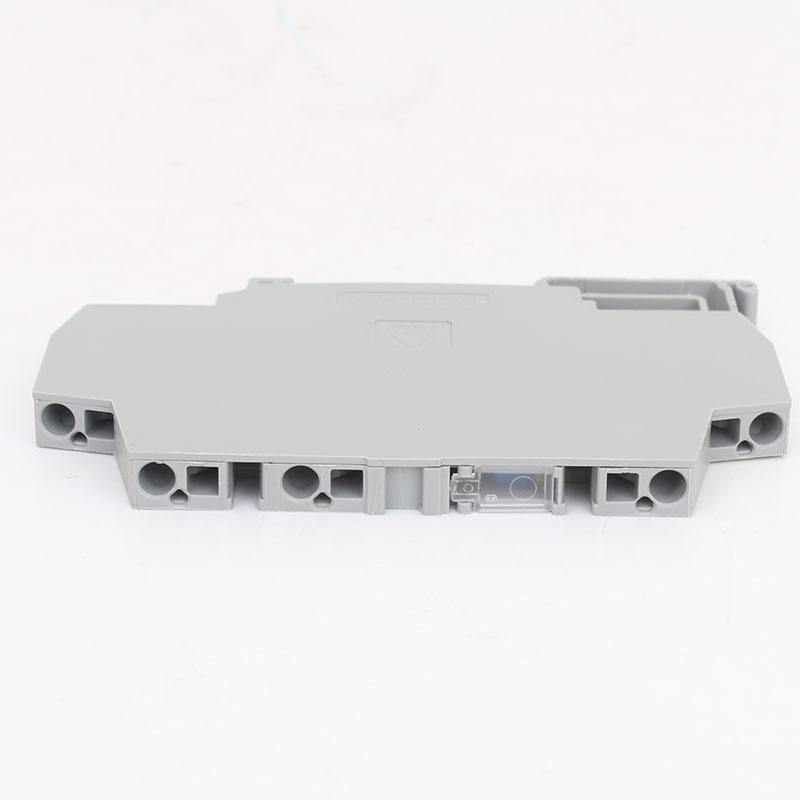

Преобразователь представляет собой пластмассовый корпус с клеммами, состоящий из двух частей, защёлкивающихся между собой. Внутри корпуса расположена печатная плата. Для защиты элементов расположенных на печатной плате от внешних воздействий, плата и элементы покрываются слоем изоляционного акрилового лака марки APL, производства фирмы Electrolube.

Корпус предназначен для монтажа на DIN–рейку. Крепление корпуса на DIN–рейку осуществляется с помощью пластмассовой монтажной опоры, обеспечивающей быстрый и удобный монтаж преобразователей.

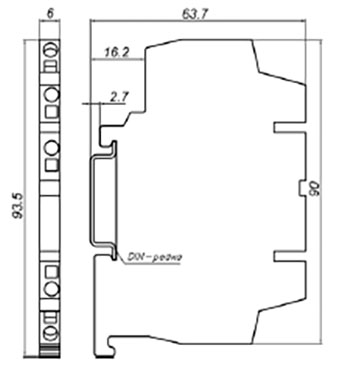

Рис.1. Габаритный чертеж  преобразователя CSG.859.4213.2431REL.11
Рис.1. Габаритный чертеж  преобразователя CSG.859.4213.2431REL.11
