Преобразователь CSG.859 DC

Цена по запросу
В наличии
Артикул товара: 2124
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 26.09.2021 * 1050 ₽**

СДЭК 27.09.2021* 920 ₽**

DPD 25.09.2021* 400 ₽**

Самовывоз 26.09.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Преобразователи сигналов
Производитель Промсат
Дополнительные характеристики
Напряжение питания18-36 В
Степень защитыIP20

Преобразователь CSG.859 DC служит для преобразования входных сигналов постоянного напряжения и постоянного тока в выходной нормированный сигнал постоянного напряжения или постоянного тока

Технические характеристики
Параметры Значения
Входные двух полярные сигналы по напряжению

9 диапазонов в пределах от ± 10 до 500 мВ;
12 диапазонов в пределах от ± 1 до 200 В.

Входные однополярные сигналы по напряжению

9 диапазонов, от 0 до 500 мВ;
17 диапазонов, от 0 до 300 В, включая диапазоны +1 - +5  и +2 - +10В.

Входные токовые сигналы 6 диапазонов в пределах от 0 до 100 мА
Выходные сигналы по напряжению 3 диапазона от 0 до 2,5, 5 и 10 В и диапазоны + 1 – +5, +2 - +10 В
Выходные токовые сигналы унифицированный сигнал 4 – 20мА
Погрешность преобразования сигнала ± 0,25 %
Питание устройств 18 … 36 В DC

Устройство и работа

Преобразователи сигналов CSG.859 DC являются аналоговыми устройствами, обеспечивающими гальваническую развязку между входом и выходом, а также линейное преобразование сигналов различных датчиков и электронных устройств с выходным электрическим сигналом постоянного напряжения и постоянного тока

Выходным сигналом преобразователя является нормированный сигнал постоянного тока или напряжения. Преобразователи сигналов CSG.859 относятся к классу измерительных преобразователей

Конструктивно, преобразователь собран в клеммном корпусе шириной 6мм и предназначен для установки на монтажную DIN-рейку. Степень защиты от внешних воздействий соответствует IP20.

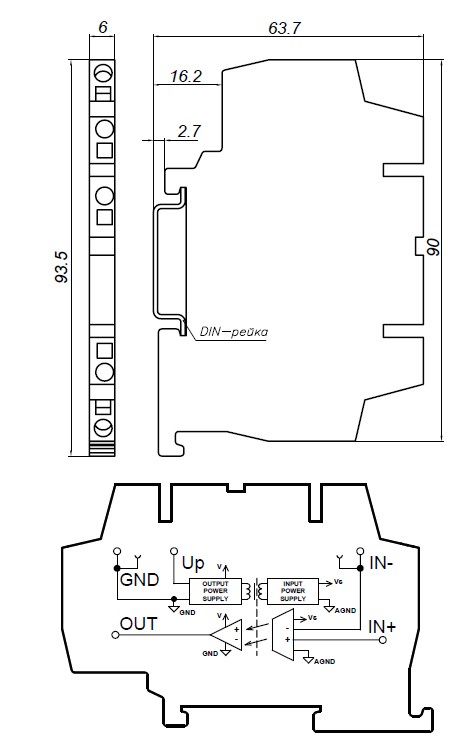

Схема габаритных размеров и расположения клемм в корпусе CSG.859 DC

Рис.1 Схема габаритные размеры и расположения клемм в корпусе CSG.859 DC

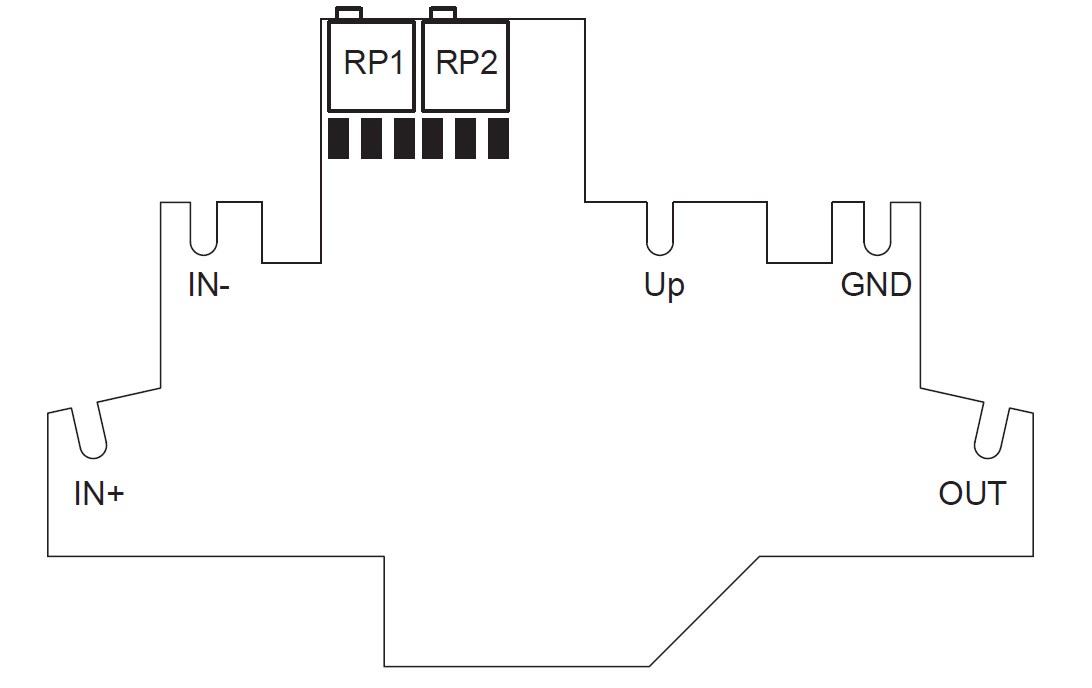

Расположение регулировок на плате преобразователя CSG.859DC

Рис.2 Расположение регулировок на плате преобразователя CSG.859DC

Функциональность

Преобразователи CSG.859 обеспечивают:

  • Гальваническую оптронную развязку между сигналами входа и выхода;
  • Линейную зависимость между входными и выходными сигналами;
  • Фильтрацию входного сигнала.

Обработка сигнала в преобразователе осуществляется в последовательной цепочке каскадов: входной масштабируемый усилитель-выпрямитель – гальваническая оптронная развязка – выходной масштабируемый усилитель - фильтр нижних частот, с выхода которого снимается отфильтрованный нормированный сигнал.
