Блок преобразования индуктивности БПИ

Блок преобразования индуктивности БПИ устанавливается в различные автоматические системы регулирования технологическими процессами на промышленных предприятиях. В том числе является дополнительной комплектацией к блокам БАУ-ТП-1 АЛЬФА-М и предназначен для преобразования сигналов дифферециально-трансформаторного датчика, в сигнал постоянного напряжения 1…5 Вольт.

Модификации

• блок преобразования БПИ-1 - одноканальный;
• блок преобразования БПИ-2 - двухканальный;
• блок преобразования БПИ-3 - трёхканальный.

Эксплуатация

Блок рассчитан на эксплуатацию в закрытых взрывобезопасных помещениях в условиях:

• температура окружающей среды от +5 до +50 градусов 0С
• относительная влажность от 30 до 80% при 35 0С
• вибрации с частотой до 25 Гц и амплитудой до 0,1мм
• внешнее постоянное или переменное поле с напряженностью до 400А/м
• помещение без резких колебаний температуры и без наличия в воздухе агрессивных веществ

Исполнение

Принцип работы прибора основывается на последовательном усилении, нормировании сигналов индуктивности 0..10 мГн или -10..0 мГн / 0..+10 мГн с последующим их преобразованием в выходные импульсы напряжения с показателем 1..5 В.

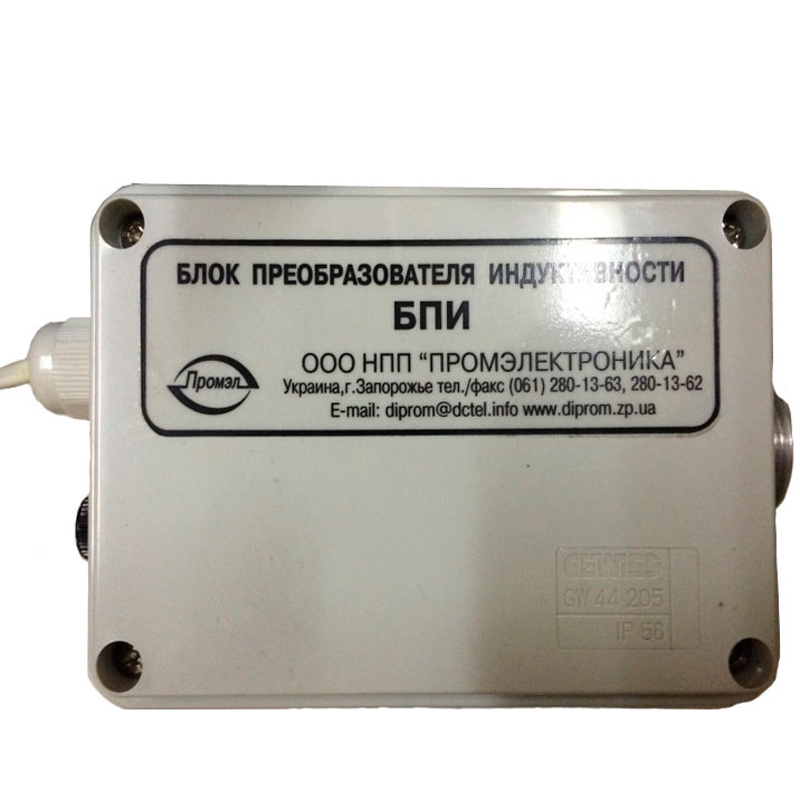

Преобразовательная система выполнена в виде корпусного блока с пластиковым кожухом. На задней части блока имеется выход шнура питания и разъем для установки плавкого предохранителя. На противоположной стороне имеется коммутационное отверстие для установки дифферециально-трансформаторного датчика. Конструктивно блок может выполняться в одно, двух или трехканальном исполнении.

Запрещено проводить обслуживание и ремонт блока БПИ при имеющемся на нем напряжении. К работе с блоком допускаются сотрудники прошедшие соответствующее обучение.
