Преобразователь постоянного тока ELL4004-221-11

Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 22.10.2024 * 1050 ₽**

СДЭК 23.10.2024* 920 ₽**

DPD 21.10.2024* 400 ₽**

Самовывоз 22.10.2024* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Преобразователи постоянного тока
Производитель Yani-Motors (ЯНИ-МОТОРС)
Дополнительные характеристики
Напряжение питания380 В
Область примененияСтанки с ЧПУ
Другие особенностиELL

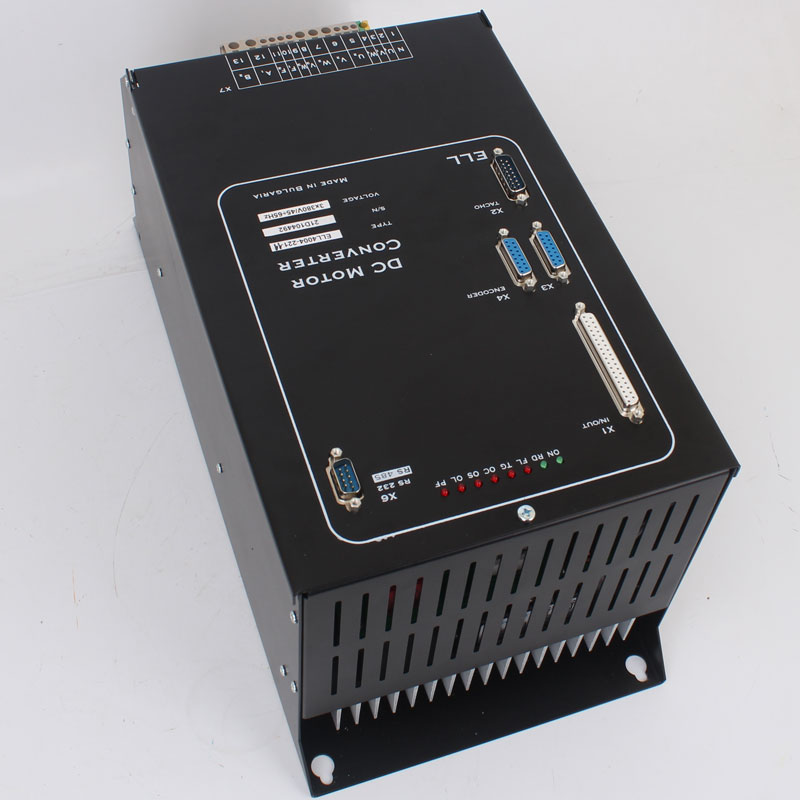

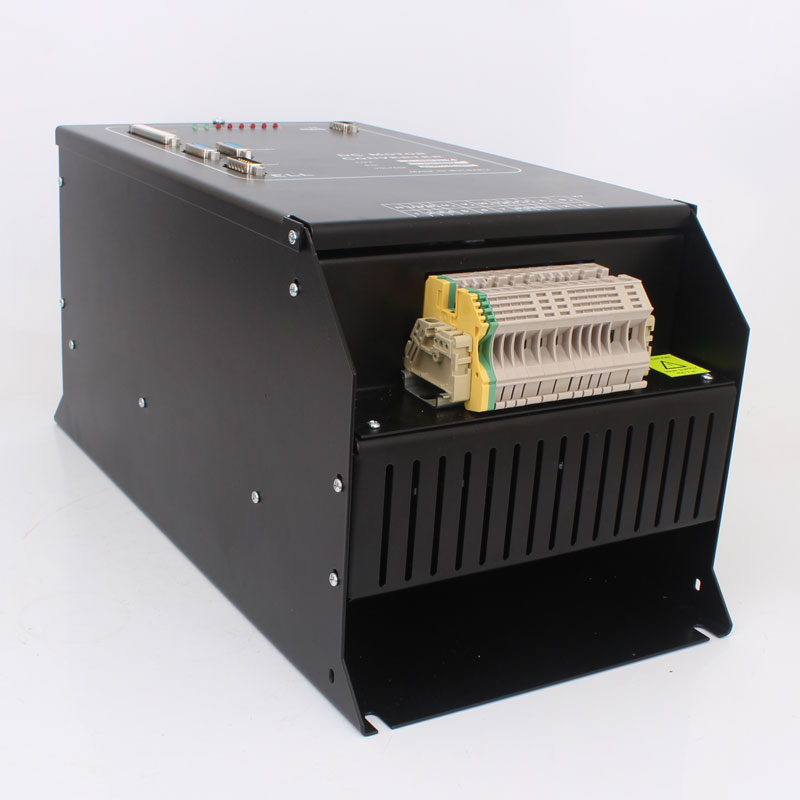

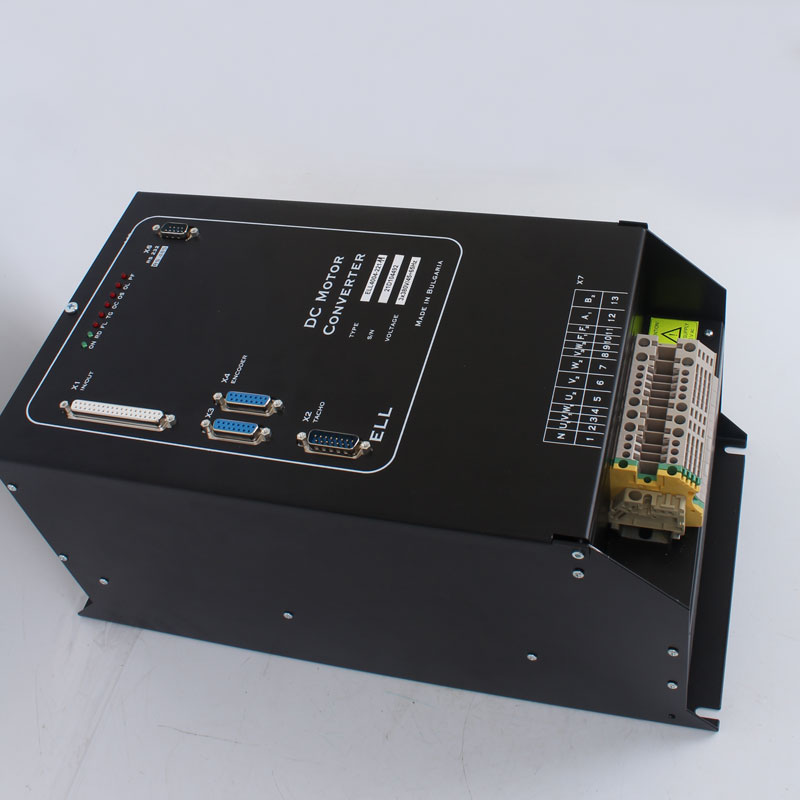

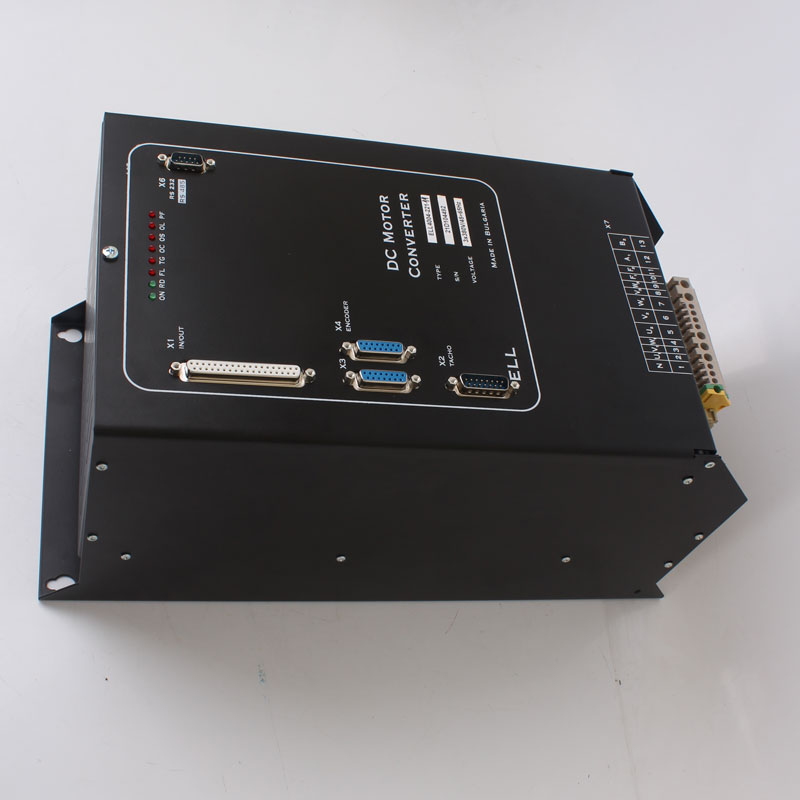

Преобразователь постоянного тока ELL4004-221-11 - цифровой привод главного движения станка с ЧПУ.

Технические характеристики

Преобразователь, тип:

4004

Номинальный ток якоря, A

40

Максимальный ток якоря, A

80

Напряжение силового питания, V

3х380,+10 / –15%

Частота силового напряжение питания, Hz

45 ÷ 65

Максимальное напряжение якоря, V

440

Динамическое токоограничение якоря

Программируемое по функцию1/n

Максимальный диапазон

номинального тока возбуждения, A

4.7 / 12 / 20

Максимальное напряжение возбуждения

320VDC при UF= 380VAC

Датчик обратной связи по скорости/ позиции

Тахогенератор, энкодер или ЭДС/энкодер

Задание для скорости

Аналоговое / параллельный код /серийный интерфейс

Задание для позиции

Внутреннее цифровое задание /серийный интерфейс

Диапазон регулирования скорости

1:10000

Ориентированное торможение

Встроенное

Максимальное напряжение

тахогенератора, V

± 193 при NMAX

Аналоговый вход

±10V/0 ÷ 10V/ 0 ÷ –10V, 10 ком

Аналоговыe выходы

2 выхода,±10V, 2 mA

Цифровые входы

18 входов, ± 24V, 10mA

Цифровые выходы

5 выходов релейного типа, 100VAC/ 0.3A, 24VDC/ 0.3A

Серийные интерфейсы

RS232C до 9600 bps

RS422/RS485 до 115 200 bps

Режим работы

Продолжительный S1

Степень защиты

ІP 20

Комплект поставки

  • преобразователь
  • разъем DB 37-M с крышей
  • разъем DB 15-M с крышей - 2шт
  • разъем DB 15-F  с крышей
  • руководство по эксплуатации

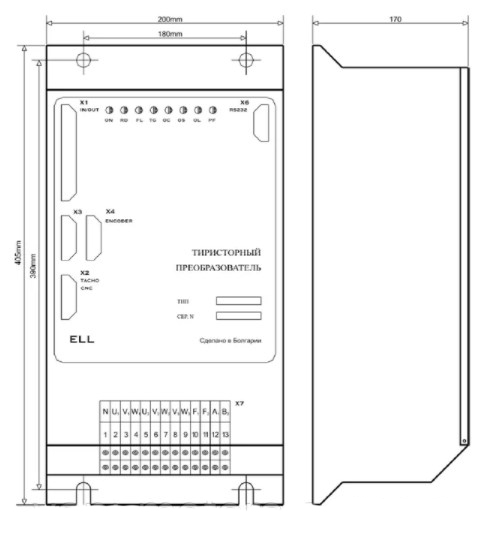

Схема габаритных и присоединительных размеров преобразователя ELL4004-221-11

Рис.1 Схема габаритных размеров
