Преобразователь ELL 12030/250

Цена по запросу
В наличии
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 07.11.2021 * 1050 ₽**

СДЭК 08.11.2021* 920 ₽**

DPD 06.11.2021* 400 ₽**

Самовывоз 07.11.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Преобразователи постоянного тока
Производитель Yani-Motors (ЯНИ-МОТОРС)
Дополнительные характеристики
Напряжение питания220 В
Степень защитыIP20
Область примененияСтанки с ЧПУ
Другие особенностиELL

Преобразователь ELL 12030/250 цифровой привод главного движения станка с ЧПУ тиристорный преобразователь привод постоянного тока для металлорежущих станков ЕЛЛ 12030/250. Тиристорные преобразователи предназначены для прецизионного управления скорости двигателей постоянного тока для приводов подачи. Их управление реализовано современным DSP процессорами и обеспечивает приводу подачи большой диапазон регулирования скорости, высокую надежность и стабильность эксплуатационных характеристик.

По своему предназначению тиристорные преобразователи ELL 12030/250 универсальные и одновременно с этим имеют встроенные функции и интерфейс оптимизированные для управления приводов подачи станков с ЧПУ. Они полностью заменяют старые аналоговые преобразователей КЕМЕК, КЕМРОН, КЕМТОК, FANUC, SIEMENS и др.

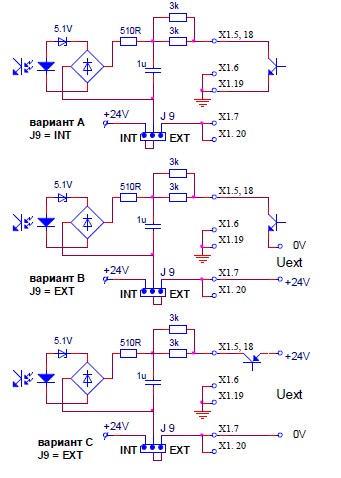

Структура цифровых входов преобразователя ELL 12030/250

Рис.1 Структура цифровых входов преобразователя ELL 12030/250

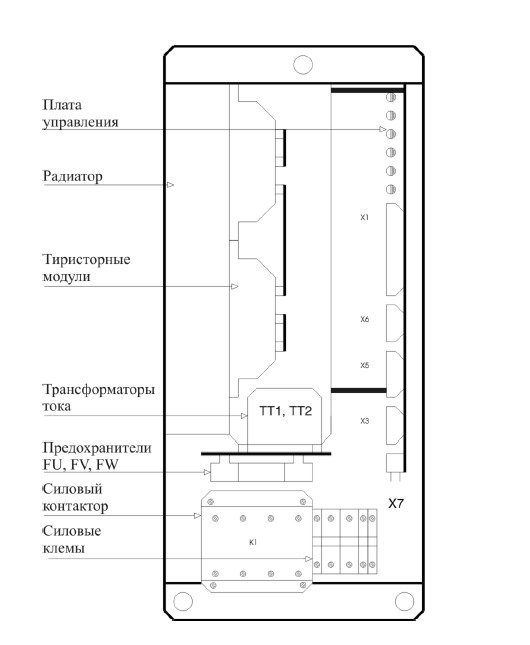

Схема расположения элементов преобразователя ELL 12030/250

Рис.2 Схема расположения элементов преобразователя ELL 12030/250

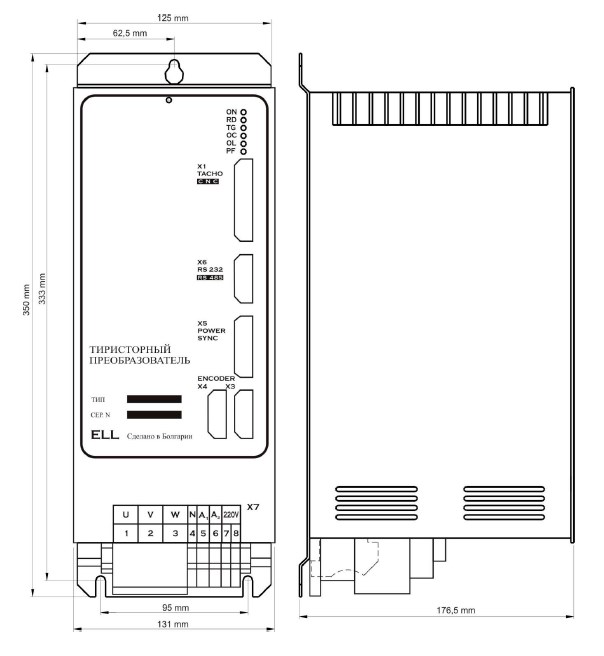

Схема присоединительных и габаритных размеров ELL 12030/250

Рис.3 Схема присоединительных и габаритных размеров ELL 12030/250

Технические характеристики

Преобразователь,тип:

12030/250

Номинальный ток якоря

31 A

Максимальный ток якоря

155 A

Напряжение питания

3x220 В

Частота напряжения питания

45 ÷ 65 Гц

Максимальное напряжение якоря двигателя

250 В

Силовой контактор и динамическое торможение

Встроенные

Динамическое токоограничение тока якоря

Программируемое

Диапазон регулирования скорости, не меньше

1:10 000

Датчик обратной связи по скорости

Тахогенератор / энкодер

Аналоговый вход обратной связи по скорости

64 диапазонов

≤ 120 В при N MAX

Аналоговый вход для задания скорости

± 10В, 10ком

Цифровые входы

2 входа,  ± 24В / 10mA

Цифровые выходы

2 выхода релейного типа, 100ВAC / 0.3A, 24ВDC / 0.3A

Серийные интерфейсы

RS 232C до 9600 bps

RS 422 или RS 485 до 115 200 bps

Режим работы

Продолжительный S1

Степень защиты

IP20

Габариты  ВхШхГ, мм

350х131х176,5

Комплектация

  • ELL 12030/250
  • паспорт
  • упаковка

Функциональные возможности

  • прецизионное четырехквадратное управление двигателей постоянного тока для приводов подачи;
  • цифровой адаптивный PID регулятор скорости с адаптацией в функции от действительной скорости или в функции от ошибки скорости;
  • возможность для гибкой настройки параметров адаптивного регулятора скорости, включая и пороги их действия;
  • цифровой регулятор тока якоря;
  • динамический диапазон регулирования скорости – выше 1:10000;
  • обратная связь по скорости от тахогенератора или энкодера;
  • программируемое динамическое токоограничение тока якоря, определенное в шести точках;
  • автоматическое определение очередности следования фаз сети питания и возможность для работы при „левом” и „правом” вращении фаз;
  • система программируемых и аппаратных защит, обеспечивающих безопасную работу преобразователя и электропривода;
  • универсальные цифровые входы для работы с сигналами с положительной или отрицательной полярностью;
  • питание цифровых входов внутренним или внешним оперативным напряжением;
  • настройка преобразователя с системой параметров группированных в восьми группах;
  • возможность для наблюдения основных переменных электропривода;
  • введение и измерение переменных тока, напряжения и частоты электропривода в естественных единицах – амперы, вольты и герцы;
  • специальные средства для предварительной настройки привода;
  • проверка состояния цифровых входов и выходов;
  • выбор рабочего языка для программирования;
  • проверка состояния датчика обратной связи по скорости;
  • оценка качества сети питания;
  • проверка состояния силовых тиристоров;
  • история ошибок с возможностью для прослеживания последних десяти сообщений для возникнувших ошибок.
