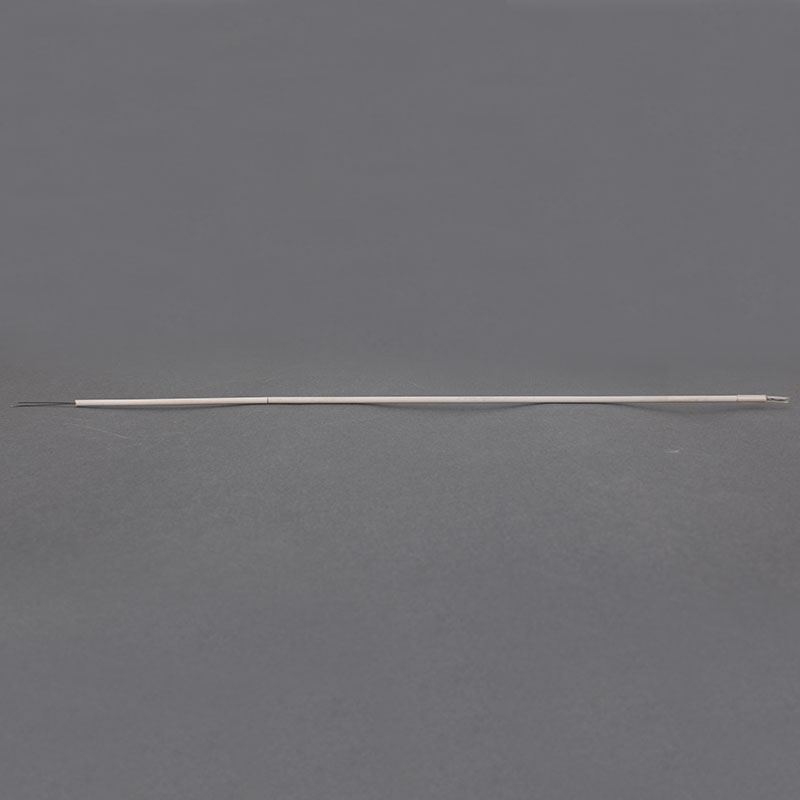

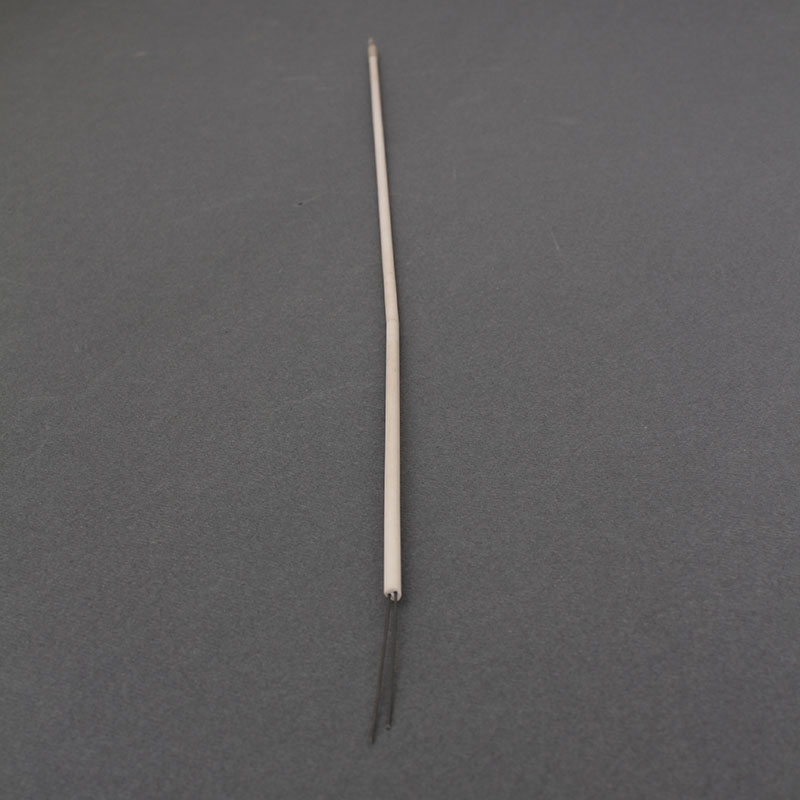

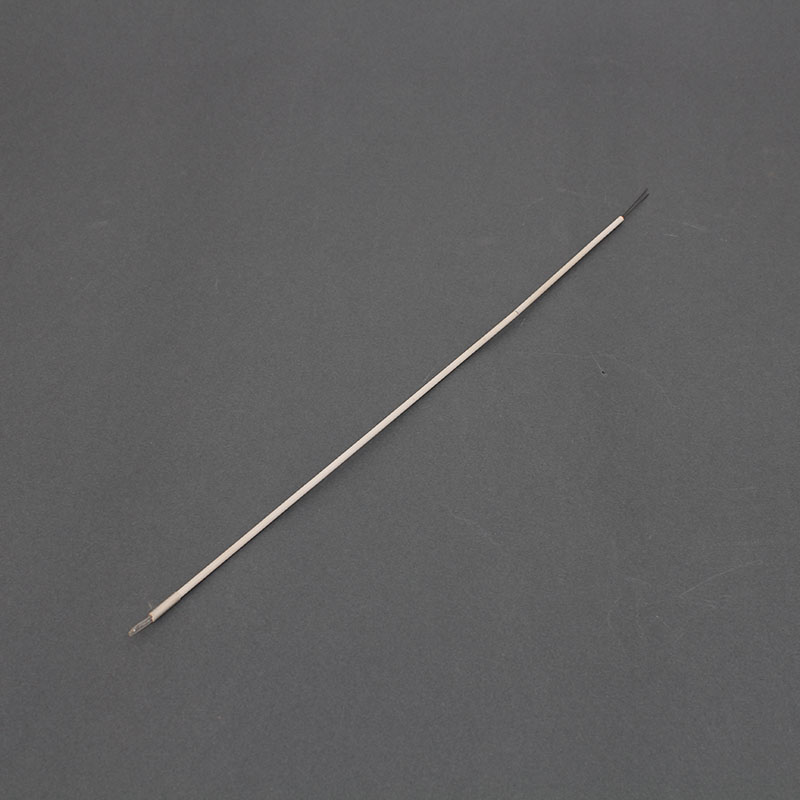

Термопара вольфрам-рениевая ВР5/ВР20 (проволока)

Термопара вольфрам-рениевая ВР5/ВР20 используется для измерения температуры при производстве тугоплавких металлов, твердых сплавов и керамики, при выплавке и разливке сталей и сплавов, для измерения температуры газовых потоков и низкотемпературной плазмы в газотурбинных двигателях, МГД-генераторах, а также в атомной энергетике.

Исполнение

Вольфрам-рениевый сплав демонстрирует устойчивость к гелию, аргону, сухому азоту и водороду. Легирование кремнещелочными присадками позволяет увеличить стабильность сплава в температурном режиме до 2000 °C в 2−3 раза. Датчики ВР5/20 способны работать в условиях вакуума. Для более эффективной работы в вакууме при температуре 1800 °C и выше следует применять электроды с большим диаметром.

Термопары ВР5/20 широко применяются в качестве дифференциальной термопары — могут состоять из двух равноценных термопар, подключенных, как правило, друг напротив друга. Такие термопары способны измерять уровень температурного перепада между двумя различными спаями: рабочим и условным.

Эксплуатация

Термопара вольфрам-рений является одной из лучших среди промышленных аналогов, предназначенных для измерения температур от 1500°С до 2800°С. Нижний предел измеряемых температур, как правило, ограничен 1300 °С.

Термопары вольфрам-рений проявляют хорошие механические свойства при эксплуатации в условиях высоких температур, нечувствительны к воздействию экстремальных знакопеременных нагрузок, к частым и резким сменам температурного режима. Термопары данного типа довольно просты в производстве и монтаже, поскольку те или иные незначительные загрязнения не отражаются негативным образом на их работе.

Период эксплуатации термопар ВР5/20ВР во многом зависит от характера измеряемых сред, состава применяемых изоляционных материалов и рабочих температурных параметров. Не рекомендуется их применение в среде влажного водорода и в углеродистых средах.

Так, уже при 1000°С вольфрам-рениевые сплавы начинают вступать в реакцию с парами углеводородов. Это, в свою очередь, приводит к охрупчиванию электродов и негативно влияет на стабильность работы термопары в целом. Возникновение явления охрупчивания наблюдается уже при превышении порога в 1600 °С.

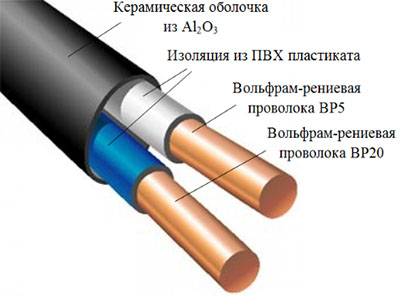

Рис.1. Чертеж строения термопары вольфрам-рениевой ВР5/ВР20 (проволоки)
