Задатчик тока МТМ103-01

Задатчик тока МТМ103-01 представляет собой устройство, которое предназначено для использования в комплексных и локальных системах автоматизации, с целью управления аналоговыми сигналами, а также для визуализации их величины.

Условия эксплуатации

• температура окружающей среды от 5 °С до 50 °С;
• относительная влажность до 80 % при 35 °С и более низких температурах без конденсации влаги;
• атмосферное давление от 84 кПа до 106,7 кПа;
• синусоидальная вибрация с частотой от 5 Гц до 25 Гц и амплитудой смещения 0,1 мм;
• постоянные магнитные поля и (или) переменные поля сетевой частоты с напряженностью до 400 А/м

Особенности

Задатчик тока МТМ103-01 реализованы в виде корпусных приборов с защитной пластиковой оболочкой, которая закрывает электронную схему задатчика. В состав функциональной схемы прибора входят две платы: индикации и управления-настройки.

На лицевой панели устройства размещены элементы световой сигнализации – светодиоды красного и зеленого цвета, а также функциональные клавиши настройки и цифровой индикатор, отображающий текущие значение измеряемых параметров. Подключение питающего напряжения, а также коммутационных кабелей осуществляется через заднюю панель прибора.

МТМ103-01 может функционировать в 2-х режимах: автоматическом и ручном, переключение между которыми осуществляется с помощью дискретного сигнала типа сухого контакта. Функционирование задатчиков этой серии заключается в следующем. Сигналы постоянного тока идут в нагрузку от внешнего источника питания, а данный прибор измеряет этот сигнал и повторяют его на своем внутреннем источнике. Благодаря этому обеспечивается возможность «безударного» перехода на ручной режим установки сигналов постоянного тока. Особенностью функционирования схемы прибора является то, что сигналы в нагрузку поступают через нормально замкнутые релейные контакты. Благодаря этому токовая цепь не будет разрываться при:

• пропадании питающего напряжения на задатчике;
• при его выходе из строя.

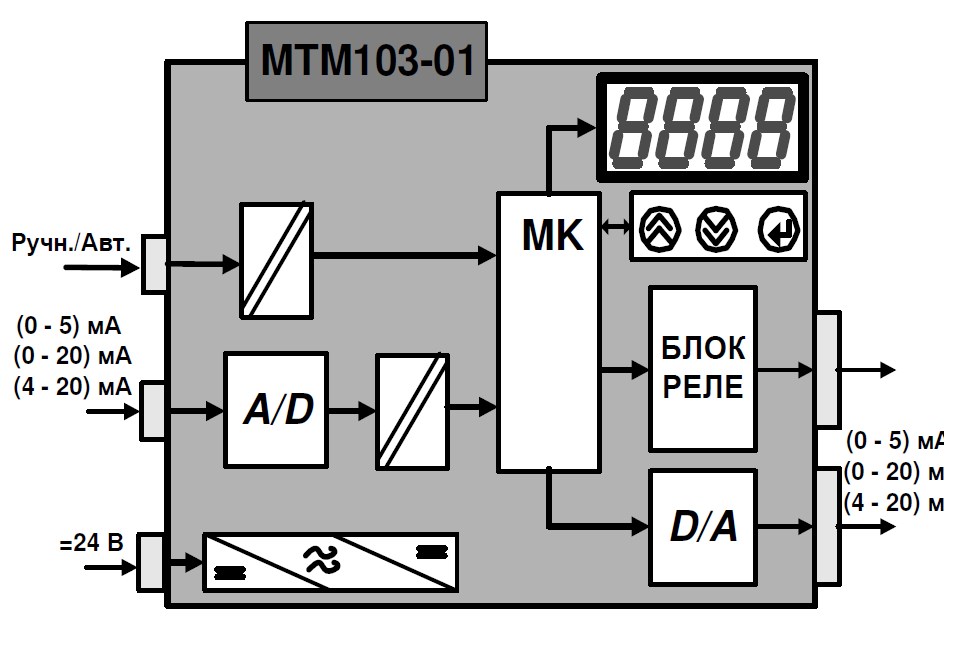

Рис.1 Структурная схема задатчиков МТМ103-01

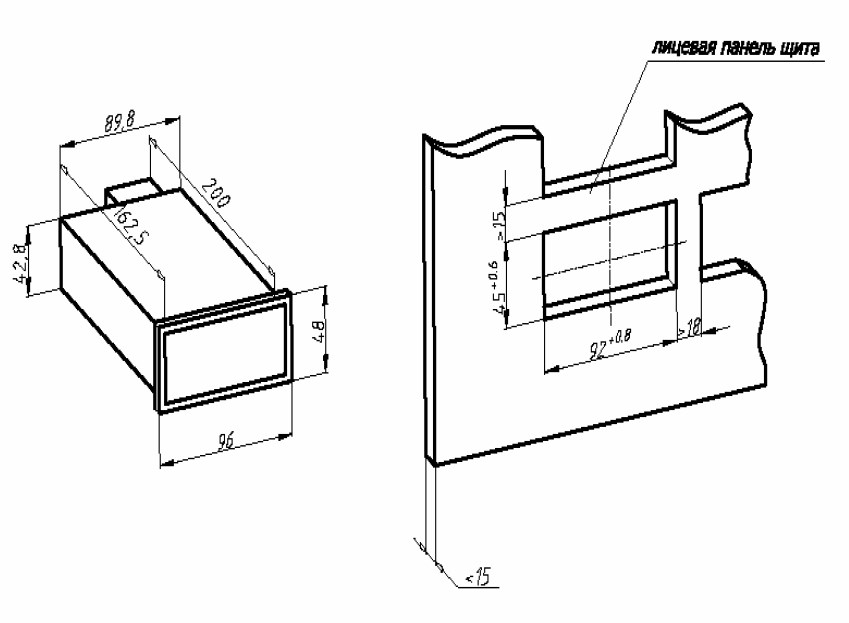

Рис.2 Схема габаритных размеров задатчиков МТМ103-01

Функциональные возможности

Токовые задатчики позволяют:

• осуществлять ручное управление аналоговыми сигналами в интервалах значений 0…5 мА, 4…20 мА, 0…20 мА;
• измерять значение одного физического параметра, который задается токовыми сигналами в перечисленных диапазонах;
• отображать величину измеряемого параметра на встроенном индикаторе;
• поддерживать безударное переключение управляющих цепей;
• формировать сигналы управления аналоговыми исполнительными устройствами.
