Реле времени РВУ-3

Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 10.12.2022 * 1050 ₽**

СДЭК 11.12.2022* 920 ₽**

DPD 09.12.2022* 400 ₽**

Самовывоз 10.12.2022* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Реле времени и таймеры
Производитель Промел
Дополнительные характеристики
Напряжение питания220 В
Степень защитыIP30, IP20
Питаниеот сети переменного тока
Потребляемая мощность5 ВА

Реле времени РВУ-3 предназначено для задания интервалов времени срабатывания различных устройств в системах промышленной автоматики.

Функциональность

Реле обеспечивает выполнение следующих функций:

  • Формирование отсчета времени по трем каналам на замыкание / размыкание контактов исполнительных устройств в соответствии с установленным режимом работы и заданными интервалами времени.
  • Светодиодную индикацию состояния контактов исполнительных устройств по трем каналам.
  • Светодиодную индикацию номера канала и установленного режима работы.
  • Цифровую индикацию на четырехразрядном цифровом индикаторе значений интервалов времени по трем каналам.
  • Установку с помощью кнопок на передней панели четырех режимов работы: ПАРАЛЛЕЛЬНЫЙ – РАЗОВЫЙ, ПАРАЛЛЕЛЬНЫЙ – ЦИКЛИЧЕСКИЙ, ПОСЛЕДОВАТЕЛЬНЫЙ – РАЗОВЫЙ, НАСТРОЙКА.
  • Задание с помощью кнопок на передней панели значений интервалов времени.
Технические характеристики

Реле воспринимает входной сигнал - замкнутое или разомкнутое состояние контактов управляющих устройств.

100 Ом

Сопротивление замкнутых контактов вместе с сопротивлением линии связи - не более

1 МОм

сопротивление разомкнутых контактов - не менее

10

Реле формирует выходной сигнал в виде изменения состояния контактов реле.

Контакты реле обеспечивают коммутацию постоянного пульсирующего или переменного тока частотой (50 1) Гц,

250 В

действующим значением напряжения не более

5 А

Электропитание реле осуществляется от сети переменного тока напряжением (220 ± 22) В и частотой (50 ± 1) Гц.



Потребляемая мощность при номинальном питающем напряжении должна быть, В·А, не более,

5

Габаритные размеры реле, мм, не более

185 х 120 х 80

Масса реле, кг, не более

1,5

Исполнение

Реле состоит из следующих основных частей:

  • корпус;
  • плата управления с исполнительными устройствами и источником питания.

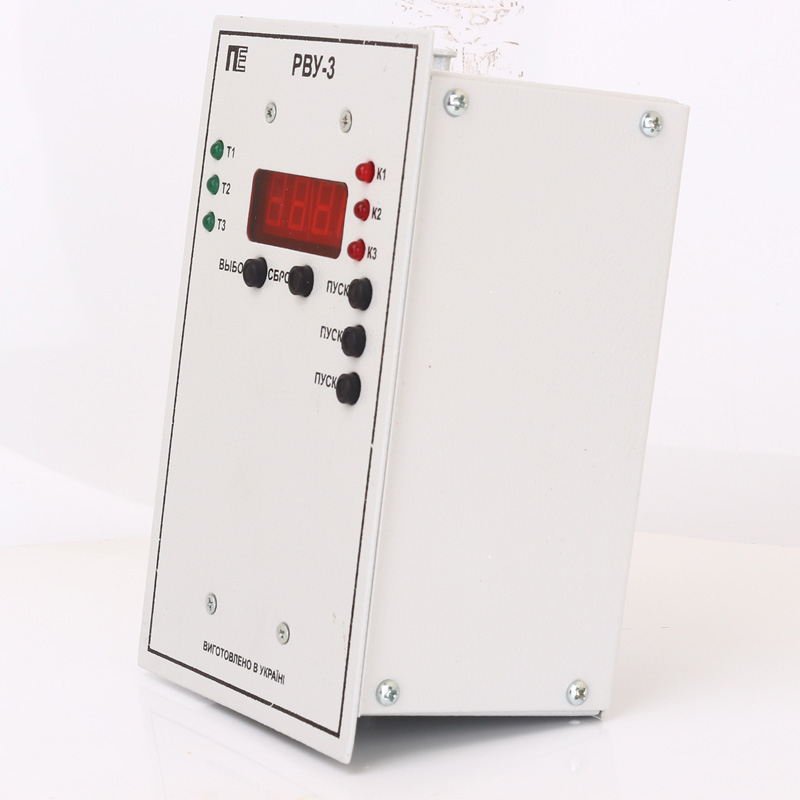

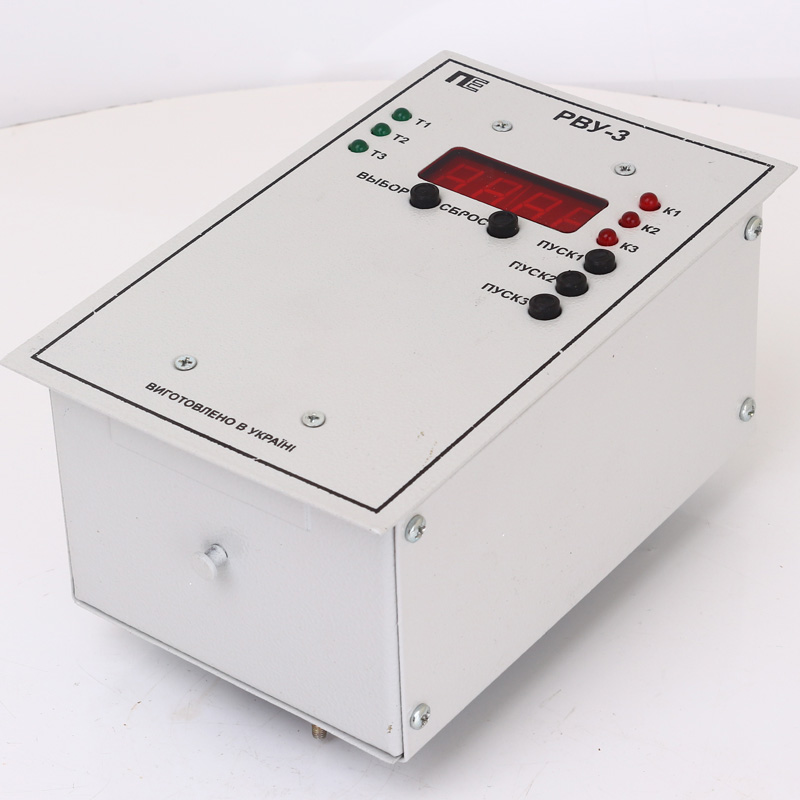

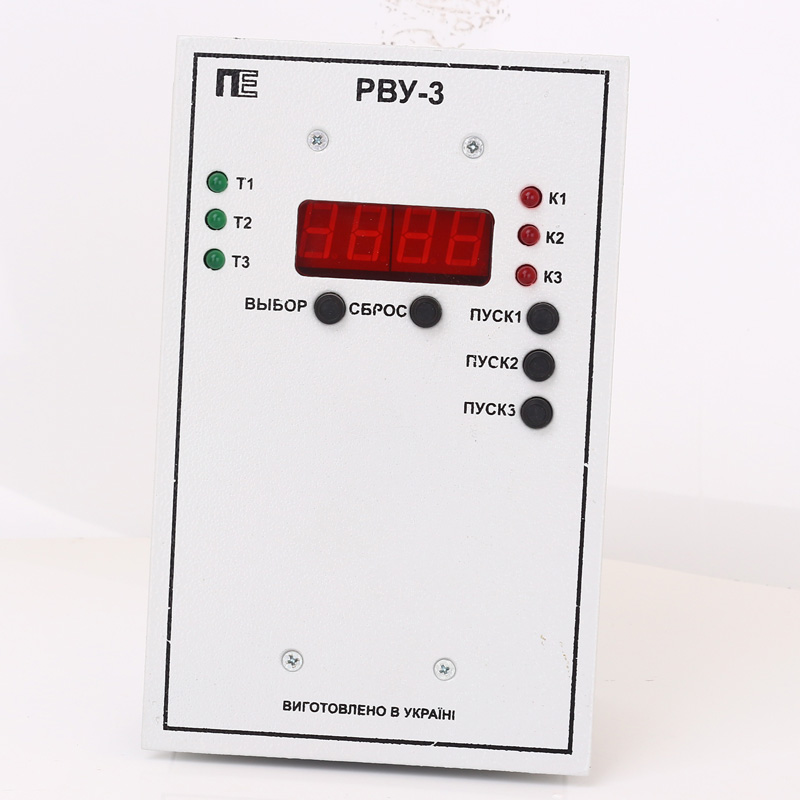

На передней панели корпуса расположены органы управления, индикации и сигнализации.

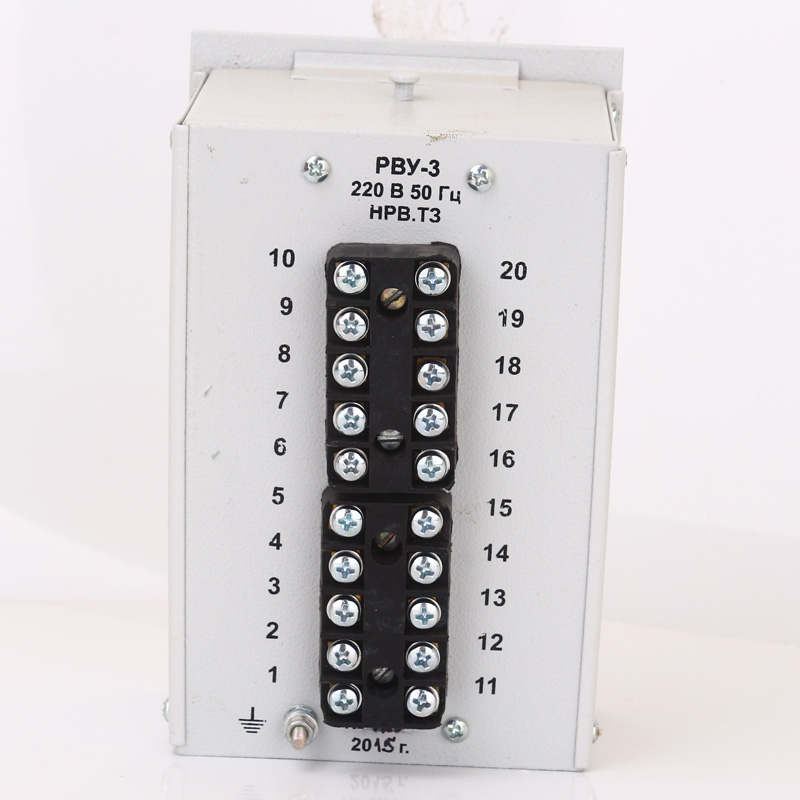

На задней панели корпуса расположена контактная колодка для подключения питания реле, входных и выходных цепей, винт для подключения защитного заземления.

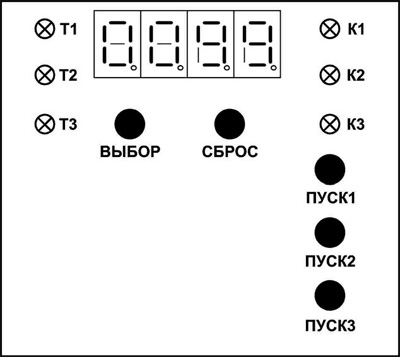

Рис.1. Внешний вид передней панели реле РВУ-3
Рис.1. Внешний вид передней панели реле РВУ-3

Четырехразрядный цифровой индикатор, предназначен для индикации значения интервалов времени до изменения состояния исполнительных устройств по трем каналам.

Кнопка управления ВЫБОР, предназначена:

  • для переключения каналов индикации;
  • для выбора режима работы реле.

Кнопка управления СБРОС, предназначена:

  • для останова программы отсчета времени одновременно по трем каналам и установки реле в исходное состояние;
  • для выхода из выбранного режима с сохранением произведенных изменений.

Кнопка управления ПУСК1, предназначена:

  • для включения программы отсчета времени для первого канала;
  • для входа в выбранный режим работы.

Кнопка управления ПУСК2, предназначена:

  • для включения программы отсчета времени для второго канала;
  • для увеличения значения интервала времени.

Кнопка управления ПУСК3, предназначена:

  • для включения программы отсчета времени для третьего канала;
  • для уменьшения значения интервала времени.

Светодиод красного цвета К1 – предназначен для индикации постоянным свечением состояния исполнительного устройства канала 1 - ВКЛЮЧЕНО (светодиод светится) или ВЫКЛЮЧЕНО (светодиод не светится).

Светодиод красного цвета К2 – предназначен для индикации постоянным свечением состояния исполнительного устройства канала 2 - ВКЛЮЧЕНО (светодиод светится) или ВЫКЛЮЧЕНО (светодиод не светится).

Светодиод красного цвета К3 – предназначен для индикации постоянным свечением состояния исполнительного устройства канала 3 - ВКЛЮЧЕНО (светодиод светится) или ВЫКЛЮЧЕНО (светодиод не светится).

Светодиод зеленого цвета Т1 – предназначен для индикации:

  • постоянным свечением соответствия отображаемого на цифровом индикаторе значения интервала времени первому каналу;
  • пульсирующим свечением режима ПАРАЛЛЕЛЬНЫЙ - РАЗОВЫЙ.

Светодиод зеленого цвета Т2 – предназначен для индикации:

  • постоянным свечением соответствия отображаемого на цифровом индикаторе значения интервала времени второму каналу;
  • пульсирующим свечением режима ПАРАЛЛЕЛЬНЫЙ - ЦИКЛИЧЕСКИЙ.

Светодиод зеленого цвета Т3 – предназначен для индикации:

  • постоянным свечением соответствия отображаемого на цифровом индикаторе значения интервала времени третьему каналу;
  • пульсирующим свечением режима ПОСЛЕДОВАТЕЛЬНЫЙ - РАЗОВЫЙ.

Подключение реле осуществляется в соответствии со схемой подключений (Приложение А).

Напряжение питания подключается к контактам 1 (нейтраль) и 2 (фаза) контактной колодки ХТ.

Для дистанционного управления реле предусмотрены четыре управляющих входа для контактов коммутирующих устройств. Функциональное назначение контактов соответствует кнопкам управления на передней панели реле. 1.4
