Реле времени РВ4

Цена по запросу
В наличии
Артикул товара: 2173
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 29.09.2021 * 1050 ₽**

СДЭК 30.09.2021* 920 ₽**

DPD 28.09.2021* 400 ₽**

Самовывоз 29.09.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Реле времени
Производитель ВЭЛ
Дополнительные характеристики
Напряжение питания85-265 В, 110-350 В
Степень защитыIP40, IP20
Тип крепленияна din-рейку

Реле времени РВ4 служит для выдержки времени.

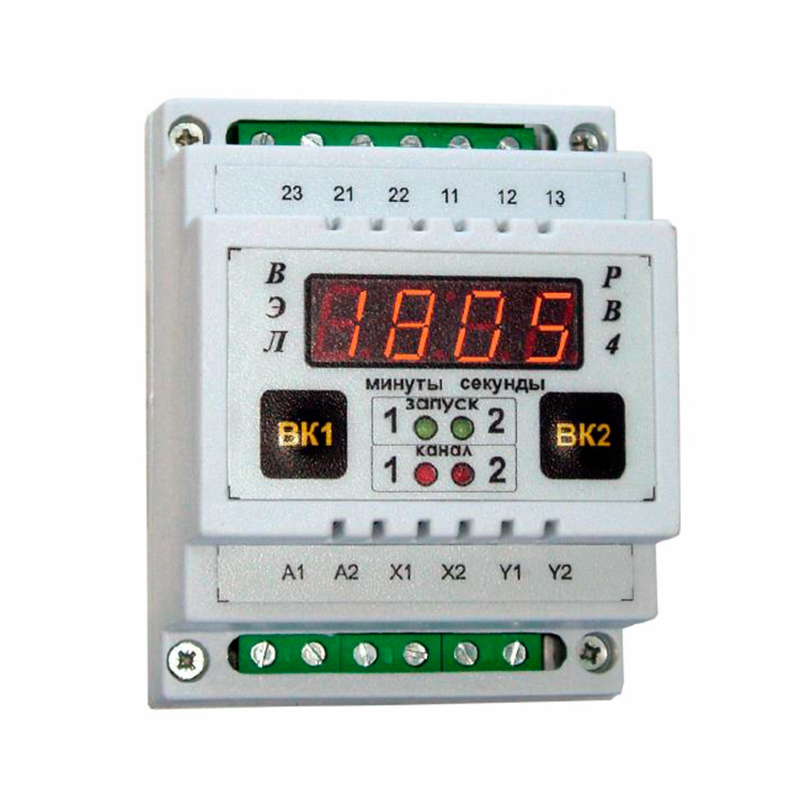

Рис.1. Назначение выводов реле РВ-4
Рис.1. Назначение выводов реле РВ-4

  • А1-А2 – напряжение питания 220 V.
  • Х1-Х2 – управляющий вход канала 1:
    • DC, AC (110 - 400) V.
  • Y1-Y2 – управляющий вход канала 2:
    • DC, AC (110 - 400) V.
  • 11-13 – контакты реле канала 1.
  • 21-23 – контакты реле канала 2.

Маркировка

Пример обозначения при заказе

  1. РВ4.В.2 - реле времени типа РВ4, с рабочей функцией В (одиночный импульс, запускаемый передним фронтом управляющего напряжения), имеющее 2-й диапазон задания длительности импульса (1с – 100мин), напряжение питания 220В.
  2. РВ4.В.2.220V.24V - реле времени типа РВ4, с рабочей функцией В (одиночный импульс, запускаемый передним фронтом управляющего напряжения), имеющее 2-й диапазон задания длительности импульса (1с – 100мин), напряжение питания 220В, управляющее напряжение 24В.
Технические характеристики
Диапазоны временных интервалов Номер группы при заказе
10 мс – 100 с 1
1 с – 100 мин 2
1 мин – 100 ч 3
Коммутационный ресурс для нагрузки 8А, 250V АС, cos φ > 0.95 105
Коммутационный ресурс для нагрузки 2А, 250V АС, cos φ > 0.5 105
Количество выходных контактов по каждому каналу одна переключающая группа
Диапазон напряжений питания: переменное 85 - 265 В
постоянное 110 - 350 В
Напряжение управления (переменное и постоянное): для реле РВ4 110 - 400 В
для РВ4.220.24 18 - 30 В
Габаритные размеры 90x70x66 мм
Диапазон рабочих температур (-40 ... +55)°C
Температура хранения: (-60 ... +85)°C
Климатическое исполнение УХЛ
Степень защиты в соответствии с EN 60529/IEC 529: реле IP40
клеммника IP20

Особенности

  • Два канала с независимым запуском.
  • Запуск напряжением или подачей питания.
  • Исполнительные реле с гальванически изолированными контактами по каждому из каналов.
  • Цифровая индикация времени выдержки.
  • Индикация наличия запускающих сигналов.
  • Индикация состояния выходов канала 1 и канала 2.
  • Цифровая технология обработки сигнала.
  • Функции задержки включения, выключения, циклического переключения, одиночного импульса.
  • Высокая стабильность времени срабатывания.
  • Задание уставок на включение, выключение независимо по каждому каналу.
  • Крепление на DIN-рейку.
  • Широкий диапазон времени срабатывания.
