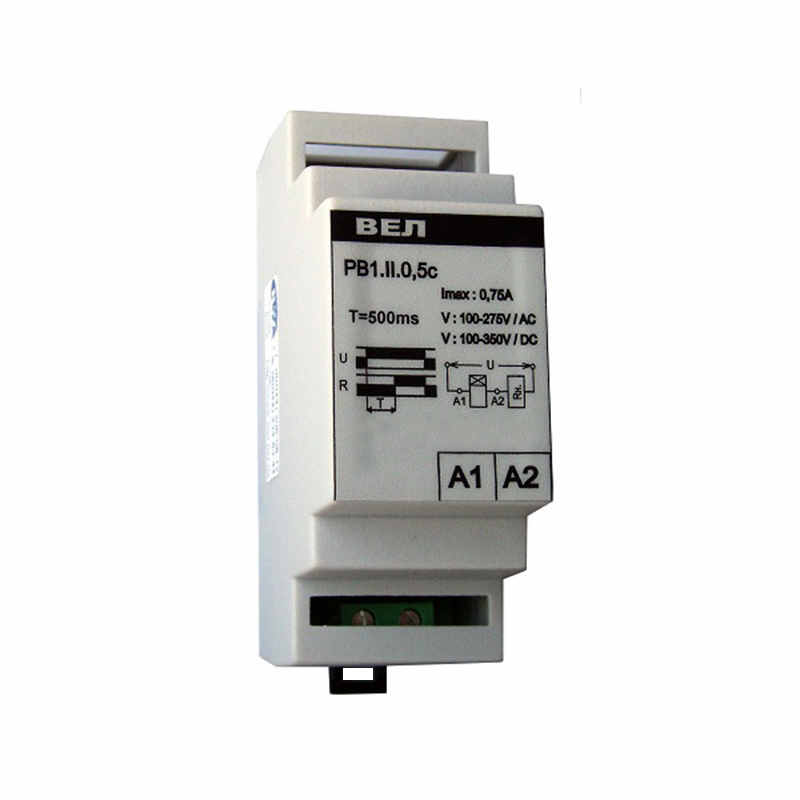

Реле времени РВ1

Цена по запросу
В наличии
Артикул товара: 2167
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 08.10.2021 * 1050 ₽**

СДЭК 09.10.2021* 920 ₽**

DPD 07.10.2021* 400 ₽**

Самовывоз 08.10.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Реле времени
Производитель ВЭЛ
Дополнительные характеристики
Питаниеот сети
Тип крепленияна din-рейку

Реле времени с задержкой включения РВ1предназначено для включения нагрузки в системах бытовой и промышленной автоматики (вентиляционных, отопительных, осветительных и т.п.) после отсчета заданного отрезка времени.

Обозначение при заказе

Пример обозначения при заказе: РВ1.II.2,2с  - реле времени РВ-1, на рабочее напряжение (110 – 275) В переменного тока или (100 – 350) В постоянного тока, имеющее фиксированное значение уставки 2,2 с.

Возможна поставка реле времени с задержкой включения РВ1 с уставками, отличными от указанных, по индивидуальным заявкам.

Коммутируемое напряжение
Род тока Исполнения по напряжению, В
0 I II
Переменный 10-50 20-110 100-275
Постоянный 12-70 24-150 110-350

Особенности

  • Не требует отдельного питания (питается от коммутируемой цепи).
  • Отсутствие механических контактов.
  • Неограниченный коммутационный ресурс.
  • Фиксированная уставка, выбираемая из стандартного ряда.
  • Не требует настройки времени срабатывания.
  • Высокая стабильность времени срабатывания в диапазоне рабочих температур.
  • Работает на постоянном и переменном токе.
  • Широкий диапазон питающих напряжений.
  • Крепление на DIN-рейку.
  • Низкая цена.

Рис.1. Схема включения реле РВ1 на активную нагрузку
Рис.1. Схема включения реле РВ1 на активную нагрузку

  • Сд:
    • 0,1 мкф., 250 В, для исполнения I;
    • 0,1 мкф., 400 В, для исполнения II.
  • Rд:
    • МЛТ-2, 100 Ом.
Технические характеристики
Значения фиксированных уставок: 0,05 с; 0,1 с и далее с шагом 0,1 с до 3 с
3 с, 4 с и далее с шагом 1 с до 180 с
3 мин., 4 мин. и далее с шагом 1 мин. до 180 мин.
Предел допустимой основной погрешности выдержки уставок, не более ±5%
Коммутируемый ток (5x10-3 – 0,75) А
Импульсный коммутируемый ток (16,6 мс) 16А
Габаритные размеры (86 x 65 x 36) мм
Вес, не более 54 г.
Диапазон рабочих температур (-40 ... +55) °C
Температура хранения (-60 ... +85) °C

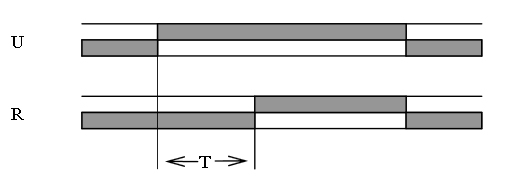

Рис.2. Временная диаграмма работы реле РВ1
Рис.2. Временная диаграмма работы реле РВ1

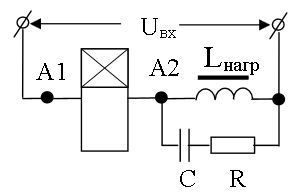

Рис.3 .Схема включения реле РВ1 на индуктивную нагрузку (катушку пускателя и т.п.)
Рис.3 .Схема включения реле РВ1 на индуктивную нагрузку (катушку пускателя и т.п.)
