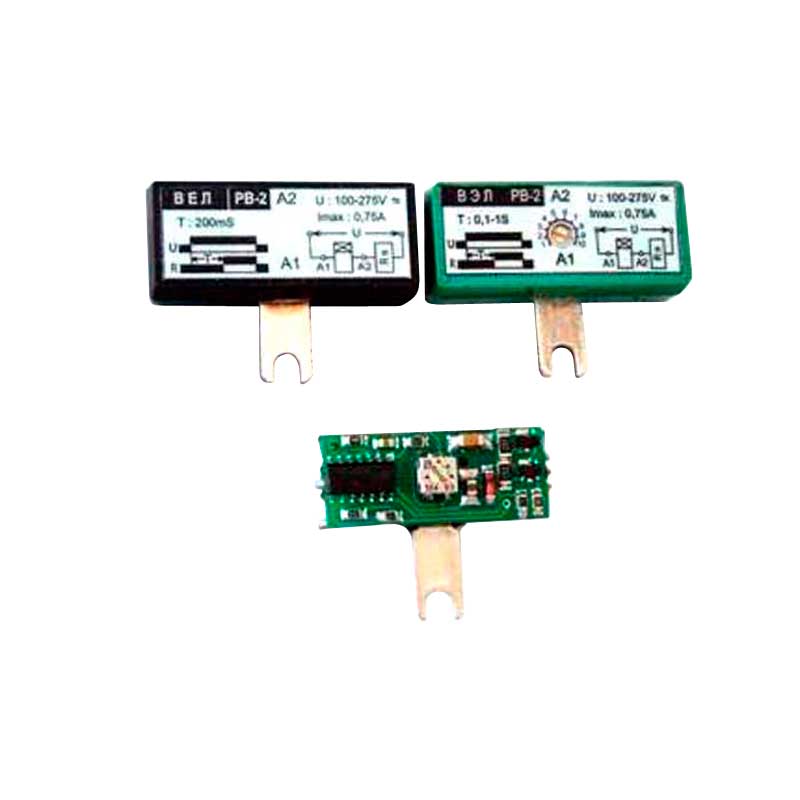

Реле времени РВ2

Цена по запросу
В наличии
Артикул товара: 2170
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 08.10.2021 * 1050 ₽**

СДЭК 09.10.2021* 920 ₽**

DPD 07.10.2021* 400 ₽**

Самовывоз 08.10.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Реле времени
Производитель ВЭЛ
Дополнительные характеристики
Питаниеот сети
Тип крепленияна din-рейку

Реле времени с задержкой включения РВ2 предназначено для включения нагрузки в системах бытовой и промышленной автоматики (вентиляционных, отопительных, осветительных и т.п.) после отсчета заданного отрезка времени.

Рис.1. Габаритные размеры реле времени РВ-2
Рис.1. Габаритные размеры реле времени РВ-2

  1. Пластмассовый корпус.
  2. Регулятор уставки.
  3. Клемма - вывод А1 монтажная.
  4. Винт М3-7Н.
  5. Клемма - вывод А2 для крепления внешнего провода.
Коммутируемое напряжение
Род тока Исполнения по напряжению, В
I II
Переменный 20-110 100-275
Постоянный 24-150 110-350

Особенности

  • Не требует отдельного питания (питается от коммутируемой цепи).
  • Компактная монолитная конструкция, высокая механическая прочность.
  • Расширенный диапазон рабочих температур.
  • Неограниченный коммутационный ресурс.
  • Десятикратная плавная перестройка времени срабатывания.
  • Наличие исполнения с фиксированной уставкой.
  • Высокая стабильность времени срабатывания в диапазоне рабочих температур.
  • Работает на постоянном и переменном токе.
  • Широкий диапазон питающих напряжений.
  • Корпус из негорючих материалов.
  • Герметичность, пыле-, влагозащищенность.
  • Отсутствие механических контактов.
  • Не требует для крепления DIN-рейки.

Рис.2. Временная диаграмма работы реле РВ2
Рис.2. Временная диаграмма работы реле РВ2

Технические характеристики
Диапазоны временных интервалов Номер группы при заказе
0,1 - 1 сек 1
1 - 10 сек 2
10 - 100 сек 3
1 - 10 мин 4
10 - 100 мин 5
1 - 10 ч 6
Для реле с фиксированной уставкой, значения уставок устанавливается из ряда 0,05 с; 0,1 с и далее с шагом 0,1 с до 3 с
3 с, 4 с и далее с шагом 1 с до 180 с
3 мин., 4 мин. и далее с шагом 1 мин. до 180 мин.
Коммутируемый ток (5x10-3 – 0,75) А
Максимально допустимый коммутируемый импульсный ток (tимп = 16,6 мс) 16 А

Предел допустимой основной погрешности выдержки уставок, не более ±5%
Габаритные размеры (35 x 26 11) мм
Вес не более 15 г
Диапазон рабочих температур (-40 ... +70) °C
Температура хранения (-60 ... +150) °C
Точность поддержания времени задержки в диапазоне рабочих температур, не хуже ±5%
Монтаж: крепление в клемме контактора
независимое крепление

Рис.3. Схема включения реле времени РВ2 на активную нагрузку
Рис.3. Схема включения реле времени РВ2 на активную нагрузку

Рис.4. Схема включения реле РВ2 на индуктивную нагрузку (катушку пускателя и т.п.)
Рис.4. Схема включения реле РВ2 на индуктивную нагрузку (катушку пускателя и т.п.), где:

  • C - конденсатор типа К73-17:
    • 0,1 мкф., 250 В, для исполнения I;
    • 0,1 мкф., 400 В, для исполнения II.
  • R - резистор типа МЛТ-2, 100 Ом.
