Реле времени РВУ-16

Цена по запросу
В наличии
Артикул товара: 2354
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 26.09.2021 * 1050 ₽**

СДЭК 27.09.2021* 920 ₽**

DPD 25.09.2021* 400 ₽**

Самовывоз 26.09.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Реле времени
Производитель Электрооборудование
Дополнительные характеристики
Напряжение питания220В
Потребляемая мощность1 Вт

Реле времени РВУ-16 применяется в системах автоматизации для управления включением и отключением нагрузки через заданное время, а также для работы в циклическом режиме неограниченное время.

Устройство и работа

Циклические программы реле времени основаны на ожидании подачи управляющего сигнала в разомкнутом или замкнутом состоянии, после чего происходит циклическое замыкание и размыкание реле в соответствии с предустановленными интервалами t1 и t2. Для циклического режима имеется возможность установить количество циклов (от нуля до бесконечности). Данный режим предоставляет широкие возможности по автоматизации оборудования, работа которого повторяется во времени с фиксированными интервалами.

Программы реле времени РВУ 16 на включение и отключение нагрузки представляют собой различные комбинации задержек и начальных состояний. К примеру, в одних программах после подачи управляющего сигнала реле отрабатывает задержку t1, а затем замыкается на время t2, в других программах — реле находится в ожидании до тех пор, пока имеется сигнал управления, после чего начинается отсчет времени. Соответственно, в реле времени Рубеж РВУ 16 имеется 8 подобных вариаций, среди которых найдется подходящая практически для любых целей.

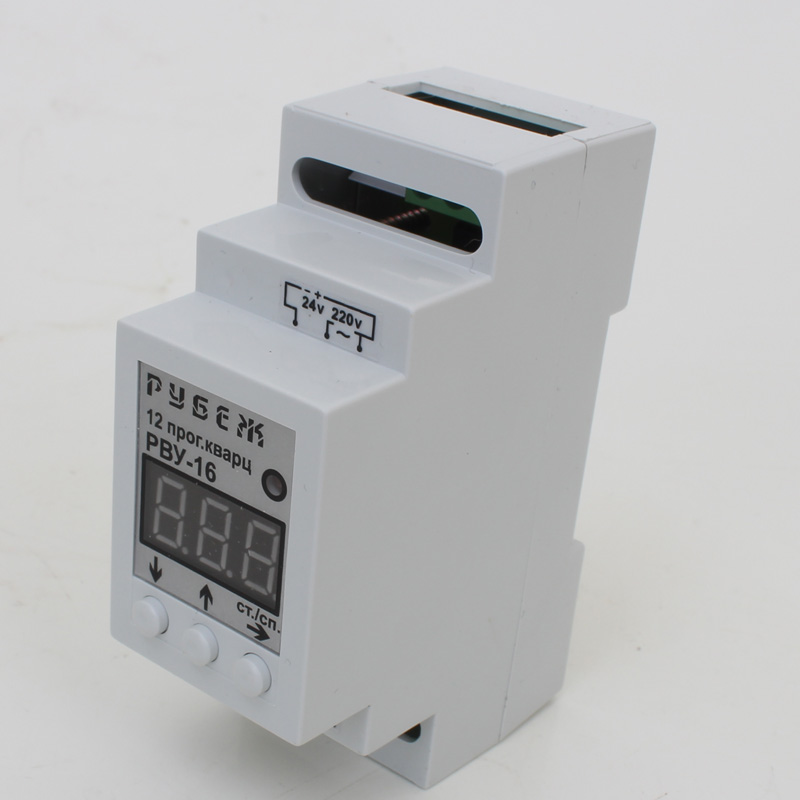

Все манипуляции по настройке параметров реле времени Рубеж РВУ-16 осуществляются при помощи небольшого LED-дисплея и кнопок управления.

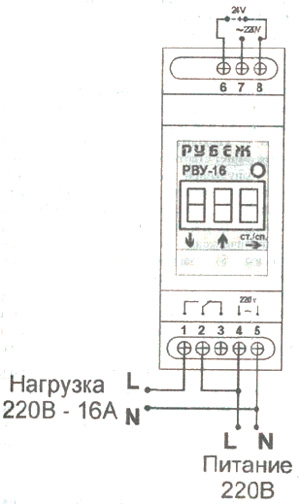

Рис.1. Схема подключения реле РВУ-1
Рис.1. Схема подключения реле РВУ-1, где:

  • 1,2,3 - нагрузка (макс. 16А)
  • 4, 5 - питание (220 В)
  • 6/8 - старт/стоп с помощью 12-24 В (управляющие контакты)
  • 7/8 - старт/стоп с помощью 220 В (управляющие контакты)
Технические характеристики

Рабочее напряжение

220В +/-20%

Максимальный коммутируемый ток при активной нагрузке

макс. 16А/220В

Потребляемая мощность

1Вт

Диапазон настройки времени t1 и t2

0.1 - 99.9 сек / 0,1 - 99,9 мин / 0,1 - 99,9 час

Количество повторов программы

1 - 255 или 00 = ∞

Длительность подаваемого импульса для управления

0,5 - 25 сек

Рабочая температура окружающей среды

0 - 40 С

Функция отключения остановки программы, после запуска

+

Электронная блокировка кнопок управления

+

Электронное выключение прибора с помощью кнопок управления

+

Функциональность

Реле имеет 12 программ, из которых 8 рассчитано на включение\отключение, 4 являются циклическими и 2 программы рассчитаны для настраивания времени работы\паузы. Прибор эксплуатируется в часах, минутах и секундах.

Дополнительные функции:

  • Блокировка кнопок управления
  • Выключение прибора с кнопки на приборной панели
  • Регулировка времени длительности импульса подаваемого на управляющие контакты
  • Аварийная остановка работы программы
  • Регулировка количества повторов для циклического режима работы
