Реле напряжения НЛ-7А-2

Цена по запросу
В наличии
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 15.12.2021 * 1050 ₽**

СДЭК 16.12.2021* 920 ₽**

DPD 14.12.2021* 400 ₽**

Самовывоз 15.12.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Реле напряжения
Производитель Релсис
Дополнительные характеристики
Напряжение питания220 В, 230 В
Степень защитыIP40, IP10
Потребляемая мощность3,0 В·А
Конструктивное исполнениеПеременного тока, Постоянного тока, Максимального
Область примененияСистемы автоматического контроля и регулирования
Другие особенностиНЛ, С задержкой включения

Реле напряжения НЛ-7А-2 предназначены для коммутации цепей постоянного или переменного тока при достижении контролируемым напряжением определенного, предварительно установленного, уровня и регулируемой задержкой включения.

Технические характеристики
Наименование Значения
Номинальное напряжение 220, 230 В, 50 Гц
Максимально допустимое (предельное) напряжение, В ~250
Диапазон уставок отпускания (отключения) по напряжению (~U), В от 75 до 195
Дискретность задания уставки по напряжению отпускания, В 1
Время отпускания реле, с 0,09
Коэффициент возврата (отношение значения величины напряжения включения реле к значению величины напряжения отпускания)  1,2
Время включения реле, с 0,09
Величина коммутируемого тока на переключающихся контактах реле при напряжениях от 24 до 250 В, А   от 0,02 до 4,00
Коммутируемая мощность:
в цепях постоянного тока 60 Вт при τ = 0,005 с;
в цепях переменного тока 30 Вт при τ = 0,02 с 300 ВА при cosφ ≥ 0,5
Потребляемая мощность, ВА 3,0
Коммутационная износостойкость реле, циклов 20 000
Длительно допустимый ток контактов, А 4
Механическая износостойкость реле, циклов 100 000
Средний срок службы реле, лет 12
Масса реле, кг 0,2

Условия эксплуатации

Реле предназначено для эксплуатации в закрытых помещениях в следующих условиях:

  • температура окружающей среды - от минус 40 до плюс 55°С при высоте местности до 1000 м; от минус 40 до плюс 50ºС при высоте местности до 2000 м над уровнем моря;
  •  относительная влажность окружающего воздуха не более 98 % при температуре плюс 25 °С;
  •  атмосферное давление - от 550 до 800 мм рт. ст
  •  окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов в концентрациях, разрушающих изоляцию реле.
  • Степень защиты реле по ГОСТ 14254-96:
    • по оболочке – IP40;
    • по присоединительным зажимам – IP10

"Схема габаритных размеров реле напряжения НЛ-7А-2"

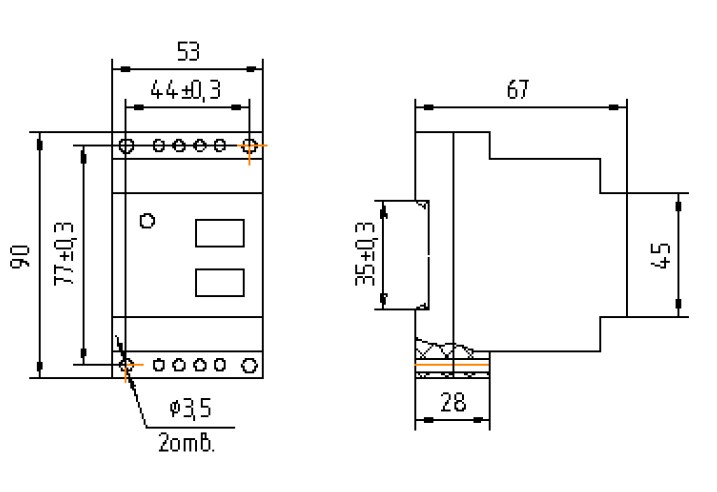

Рис. 1 Схема габаритных размеров реле напряжения НЛ-7А-2

"Схема подключения НЛ-7А-2"

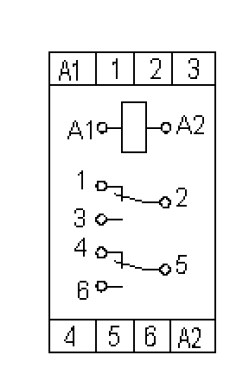

Рис.2 Схема подключения
