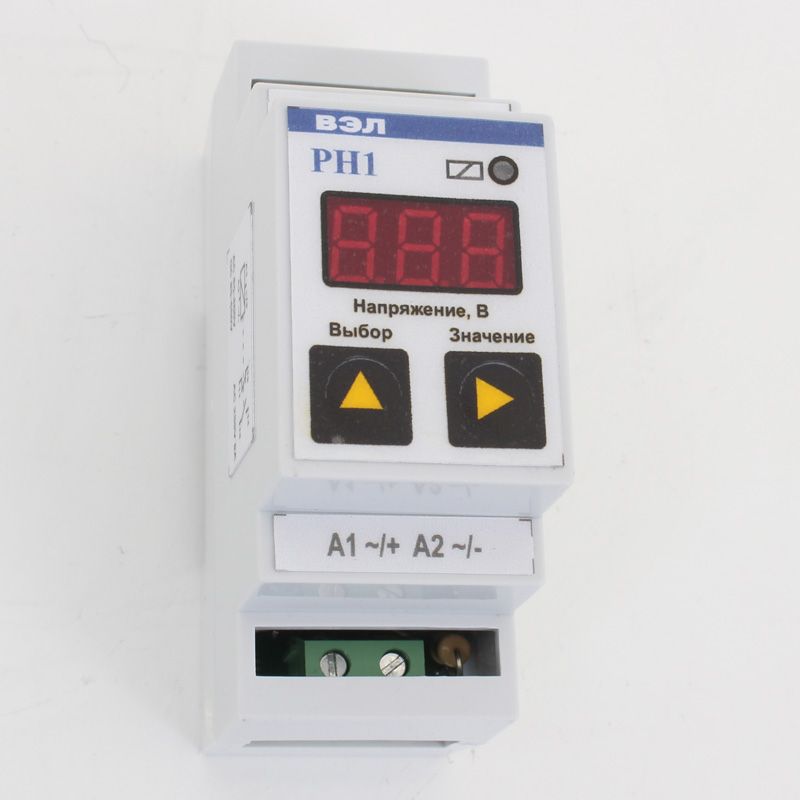

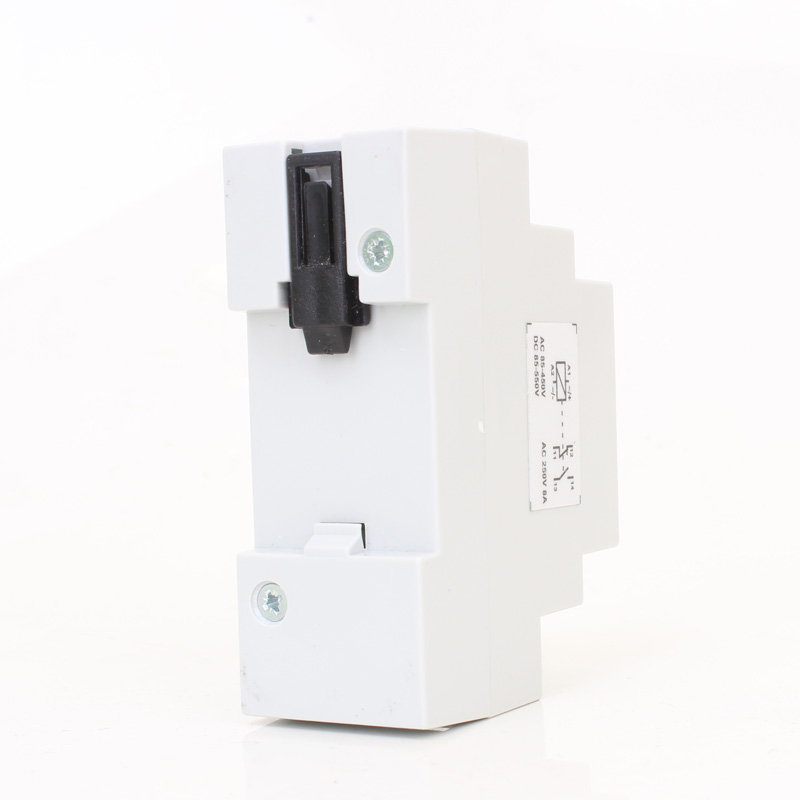

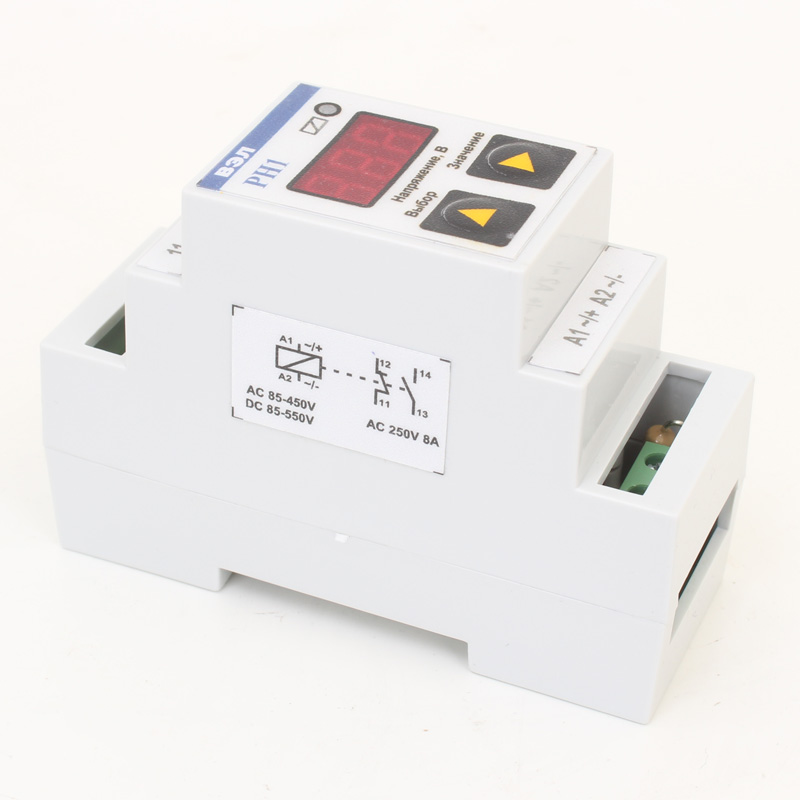

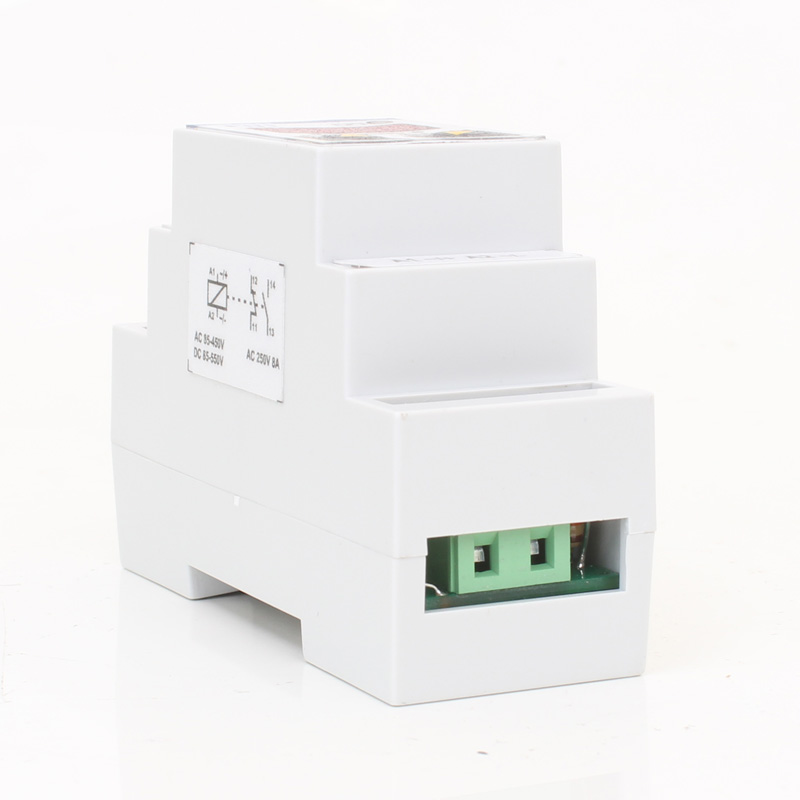

Реле напряжения РН-1, РН-2

Цена по запросу
В наличии
Артикул товара: 2194
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 29.09.2021 * 1050 ₽**

СДЭК 30.09.2021* 920 ₽**

DPD 28.09.2021* 400 ₽**

Самовывоз 29.09.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Реле напряжения
Производитель ВЭЛ
Дополнительные характеристики
Напряжение питания220-380 В, 85-550 В
Степень защитыIP20, IP40
Питаниеот сети
Потребляемая мощность1 Вт
Область примененияАвтоматизированные системы управления, Для электрооборудования
Тип крепленияна din-рейку

Реле напряжения РН-1, РН-2 предназначено для контроля постоянного или переменного напряжения в электрической сети.

Структура условного обозначения

Реле маркируются так: РН1. х1. х2. х3, где:

  • 1 - обозначение реле: РН1;
  • 2 - номинальное контролируемое напряжение – (не указывается при сетевом общепромышленном исполнении 220/380В);
  • 3 - вид контактов реле:
    • не указано - NO,NC;
  • C/O - две группы переключающих контактов;
  • 4 - характеристика срабатывания:
    • не указано - прямая ( срабатывание при Uмин.инв. - инверсная (срабатывание при Uвх.Uмакс) мин.>вх.

Реле маркируются так: РН2. х1. х2. х3. х4. х5. х6. х7. х8, где:

  • 1 – обозначение изделия: РН2;
  • 2 – порог срабатывания по Umin;: в пределах диапазона контролируемых напряжений
  • 3 – порог срабатывания по Umax: в пределах диапазона контролируемых напряжений
  • 4 – гистерезис на возврат после срабатывания по Umin;: в пределах диапазона контролируемых напряжений
  • 5 – гистерезис на возврат после срабатывания по Umax: в пределах диапазона контролируемых напряжений
  • 6 – задержка срабатывания: 0,05÷9,99с
  • 7 – задержка возврата: 0,05÷9,99с
  • 8 – вид контактов реле:
    • не указано - NO,NC;
    • C/O - две группы переключающих контактов;
  • 9 – характеристика срабатывания:
    • не указано - прямая ( срабатывание при Uмин.инв. - инверсная (срабатывание при Uвх.Uмакс мин.>вх.

Пример обозначения при заказе: РН2.176.253.5.5.0,2.2,0.С/О.ИНВ- реле напряжения РН2; порог срабатывания по Umin 176V; порог срабатывания по Umax 253V; гистерезис на возврат после срабатывания по Umin 5V; гистерезис на возврат после срабатывания по Umax 5V; задержка срабатывания 0,2с; задержка возврата 2,0с;с двумя группами переключающих контактов; с инверсной характеристикой срабатывания.

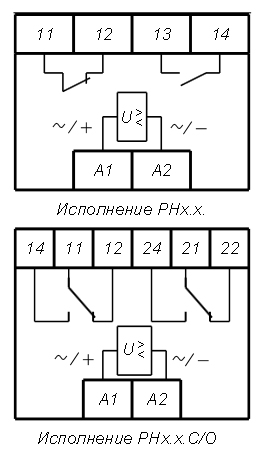

Рис.1.Схема подключения реле РН-1 и реле РН-2
Рис.1.Схема подключения реле РН-1 и реле РН-2

  • A1, A2 – контролируемое напряжение.
  • 11, 12, 13, 14, 21, 22, 24 – контакты для подключения нагрузки.
Технические характеристики
Исполнения по номинальным контролируемым напряжениям (диапазон контролируемых напряжений): 5 В (4,5 … 9,0) В DC
12 В (9,0 … 18,0) В DC
24 В (18,0 … 36,0) В DC
48 В (36,0 … 72,0) В DC
Сетевое общепромышленное исполнение 220/380 В (85 … 430) В AC/(85 … 550) В DC
Диапазон задания порогов срабатывания по Umin; Umax в пределах диапазона контролируемого напряжения
Дискретность задания уставок по напряжению: при номинальных напряжениях: 5 В; 12 В; 24 В; 48 В 0,1 В
при сетевом общепромышленном исполнении 220/380 В 1 В
Относительная погрешность измерения напряжения ±1%
Программируемое время задержки срабатывания/возврата 0,05 - 99,9 с
Точность отработки временных интервалов ±5%
Программируемый гистерезис на возврат после срабатывания по Umin; Umax в пределах диапазона контролируемого напряжения
 Количество выходных контактов в зависимости от исполнения: РНх.х. один замыкающий и один размыкающий (NO,NC)
РНх.х.C/O два переключающих
Исполнения по функции срабатывания: РНх.х.х реле срабатывает при Umin < Uin < Umax
РНх.х.х, инв реле срабатывает при Uin < Umin и Uin > Umax
Механический коммутационный ресурс 3x107
Коммутационный ресурс для нагрузки 8 А, 250 V АС, cos φ > 0.95 105
Коммутационный ресурс для нагрузки 2 А, 250 V АС, cos φ > 0.5 105
Максимальное коммутируемое напряжение переменного тока 250 В
Электрическая прочность изоляции между входными и выходными цепями а также между группами выходных контактов, 50 Гц, 1 минута 1000 В
Потребляемая мощность не более 1 Вт
Масса, не более 0,1 кг
Габаритные размеры 86 x 35 x 60 мм
Диапазон рабочих температур -20 ... +55°C
Температура хранения -40 ... +70°C
Степень защиты в соответствии с EN 60529/IEC 529: реле IP40
клеммника IP20
Способ монтажа и способ присоединения внешних выводов для монтажа на DIN-рейку
подключение подводящих проводов с помощью клеммников

Область применения

Реле РН1, РН2 используется в схемах релейной защиты и автоматики энергетических систем, в альтернативной энергетике, в устройствах ввода электропитания, для защиты промышленного оборудования и бытовых устройств.

Аналоги реле напряжения РН1, РН2 позволяет заменить широкий спектр реле напряжения, производимых различными предприятиями: НЛ-4; НЛ-5; НЛ-6; НЛ-6А; НЛ-7; НЛ-8; НЛ-9; НЛ-18-1; НЛ-18-2; НЛ-19; РН53, РН54, РН153, РН154, РСН12, РСН14, РСН15, РСН16, РСН17, РСН14М, РСН15М, РСН16М, РСН17М; РСН50; РН101; РН111; РН112; РКН-1

Преимущества

  • Малогабаритная конструкция, совмещающая функции реле минимального, максимального напряжений, 2-х реле времени и цифрового вольтметра.
  • Определение среднеквадратического значения напряжения производится с высокой точностью, путем многократного измерения напряжения в течение каждого периода сетевого напряжения и математической обработки результатов в реальном масштабе времени.
  • Фиксированные уставки, задаваемые при заказе (для реле напряжения РН2).
  • Не требует оперативного питания (питается от контролируемой сети).
  • Реле имеет исполнения, перекрывающие широкий диапазон контролируемых напряжений постоянного и переменного тока.
  • Крепление на DIN-рейку, современный европейский дизайн.
  • Наличие исполнений с прямой и инверсной функцией срабатывания.
  • Программируемые значения для верхнего и нижнего порогов срабатывания по напряжению.
  • Программируемый гистерезис (коэффициент возврата) отдельно для нижнего и верхнего порога срабатывания.
  • Программируемая задержка, отдельно на срабатывание и на воз- врат реле (отключение/включение нагрузки).
  • Цифровая индикация контролируемого напряжения (для реле РН1).
  • Гальванически изолированные выходные контакты. Исполнения: с одним замыкающим и одним размыкающим или с двумя переключающими контактами.
  • Индикация состояния реле на двухцветном светодиоде.
  • Возможность программирования пределов и уставок с помощью кнопок и трехразрядного цифрового индикатора (для РН1).
