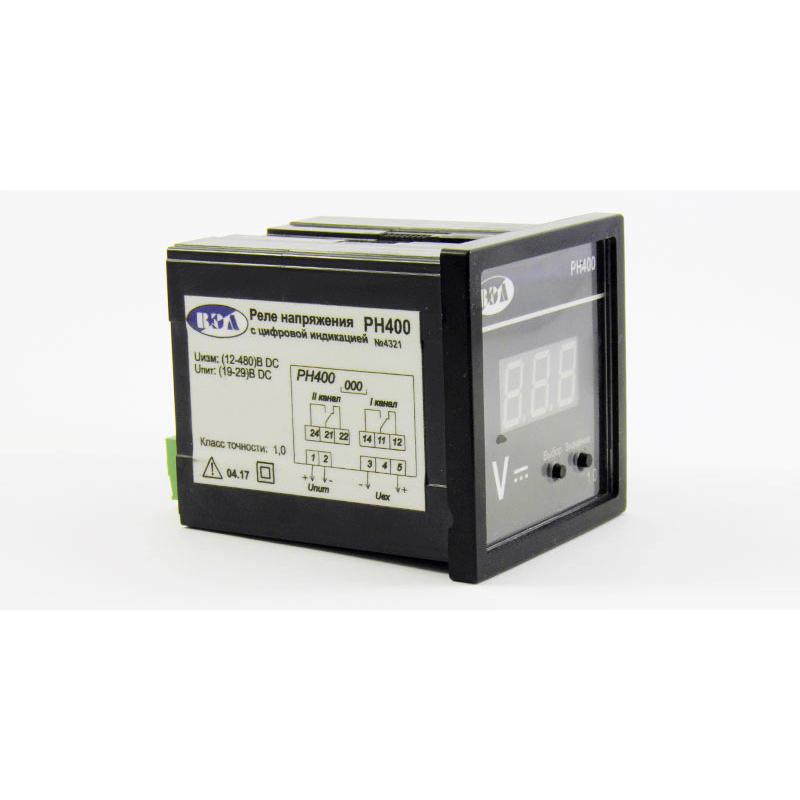

Реле напряжения РН400

Цена по запросу
В наличии
Артикул товара: 2193
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 08.10.2021 * 1050 ₽**

СДЭК 09.10.2021* 920 ₽**

DPD 07.10.2021* 400 ₽**

Самовывоз 08.10.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Категория Реле напряжения
Производитель ВЭЛ
Дополнительные характеристики
Напряжение питания85-265 В, 60-350 В
Степень защитыIP40, IP20
Питаниеот сети
Потребляемая мощность2 Вт
Тип крепленияНа панель

Реле напряжения РН400 предназначено для контроля электрических цепей постоянного и переменного тока и выдачи сигналов на устройства защиты или управления.

Структура условного обозначения

Реле маркируются так РН400 х1. х2. х3. х4. х5, где:

  • 1 – наименование реле - РН400 реле напряжения
  • 2 – количество значащих разрядов индикатора: 3, 4;
  • 3 – номинальное значение и род измеряемой величины:
    • AC переменный ток;
    • DC постоянный ток,
    • AC/DC переменный и постоянный ток;
  • 4 – номинальное значение напряжения (тока) подаваемого на измерительный вход при использовании измерительного трансформатора напряжения, трансформатора тока или внешнего шунта;
  • 5 – наличие интерфейса для связи по сети: - RS485

Примеры обозначения:

  • РН400.3.300 В AC.Реле напряжения с 3-мя значащими разрядами, для работы в диапазоне (0-300) В.

Размещение и монтаж

Способ монтажа и способ присоединения внешних выводов реле РН400:

  • для монтажа на переднюю панель;
  • заднее подсоединение подводящих проводов с помощью клеммников

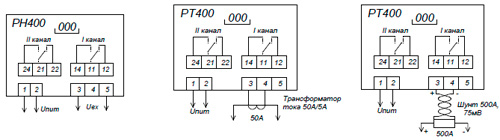

Рис.1. Схемы включения реле РН400
Рис.1. Схемы включения реле РН400

Технические характеристики
Интервал номинальных измеряемых напряжений, Uном от 75 мВ до 500 кВ
Номинальные величины напряжения (тока) подаваемые на измерительный вход: непосредственно, AC, DC от 75 мВ до 480 В
при напряжении более 480 В, через трансформатор напряжения, Uвх.ном 100 В
Диапазон регулировки времени срабатывания, возврата 0,03 - 99,9 сек
Диапазон задания гистерезиса на возврат, % от номинального значения измеряемой величины 0 - 99
Пределы допускаемой основной погрешности в диапазоне (0,1 - 1,2) номинального значения измеряемой величины ±1%
Точность выдержки временных интервалов, не хуже 2%
Дискретность задания уставок единица младшего разряда
Диапазон напряжений питания, Uпит: переменного тока частотой 50 - 60 Гц 85 - 265 В
постоянного тока 60 - 350 В
Потребляемая мощность, не более 2 Вт
Допустимое напряжение между цепями питания, измерения, исполнительных выходных контактов, 50 Гц, 1 минута 1 кВ
Механический коммутационный ресурс исполнительных контактов реле РН400 105
Коммутационный ресурс для нагрузки 6 А, 250 V АС, cos φ > 0.95 105
Коммутационный ресурс для нагрузки 1,5 А, 250 V АС, cos φ > 0.5 105
Максимальное напряжение переменного тока, коммутируемое выходными контактами 250 В
Подключение проводов с помощью клеммников, сечение подводимых проводов 0,5 - 1,5 мм2
Габаритные размеры 72 x 72 x 97 мм
Время готовности после подачи питания, не более 3 сек
Размер установочного отверстия 68 x 68 мм
Вес, не более 0,2 кг
Диапазон рабочих температур -40 ... +55°C
Степень защиты по ГОСТ 14255: корпуса IP40
разъема IP20
Реле изготовлено в корпусе, предназначенном для установки на щит, с задним подсоединением подводящих проводов с помощью клеммников

Преимущества

  • Индикация измеренного среднеквадратичного значения напряжения с помощью трех (четырех) разрядного цифрового индикатора.
  • Работа в широком диапазоне измеряемых напряжений. Наличие двух исполнительных реле с переключающими группами контактов позволяют выдавать сигналы управления при разных уровнях измеряемого напряжения и с разными временными задержками.
  • Питание от сети постоянного или переменного тока.
  • Гальваническая развязка между измерительным входом, входом питания и выходными контактами.
  • Возможность измерения напряжения в широком диапазоне частот - от постоянного тока до 400 Гц, а так же действующего (эффективного) значения напряжения произвольной формы в указанном диапазоне частот.
  • Раздельно программируемые значения порогов срабатывания, гистерезиса на возврат, времени задержки срабатывания и возврата по двум независимым каналам обеспечивают функции реле минимального и максимального напряжения в одном устройстве.
  • Защита от несанкционированного перепрограммирования с помощью пароля.
  • Возможность обмена данными и управления через интерфейс RS485, протокол Modbus.
