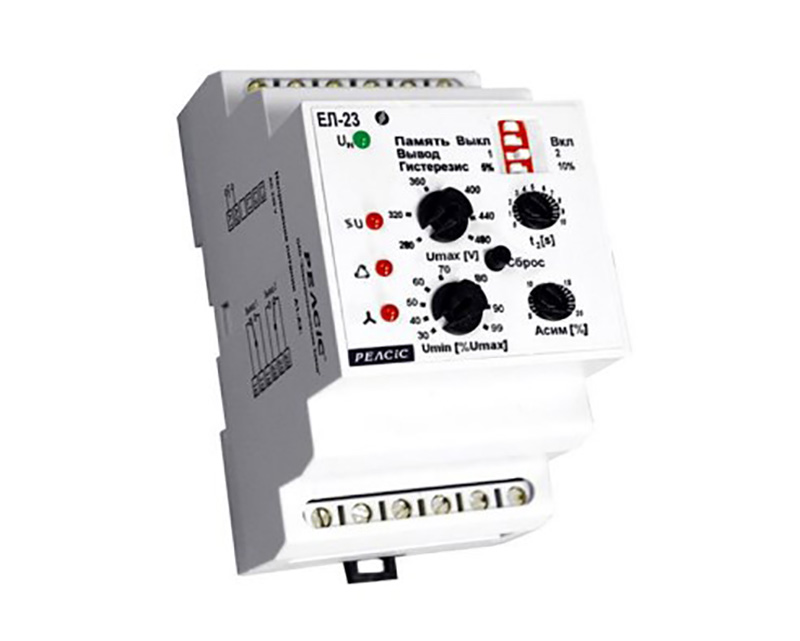

Реле контроля трехфазного напряжения ЕЛ-23Н

Цена по запросу

В наличии

Артикул товара: 603

pdf Руководство по эксплуатации

Добавить в корзину

Добавить к сравнению

info.mansarprom@gmail.com

Узнать оптовые цены

Сроки доставки

Доставка в город Санкт-Петербург

ТК Деловые линии 04.05.2024 * 1050 ₽**

СДЭК 05.05.2024* 920 ₽**

DPD 03.05.2024* 400 ₽**

Самовывоз 04.05.2024* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг

Характеристики
Описание
Гарантия и возврат
Адрес и контакты
Отзывы

Основные характеристики
Категория	Реле напряжения
Производитель	Релсис

Дополнительные характеристики
Напряжение питания	230 В
Диапазон измерений	138-276 В
Степень защиты	IP40, IP20
Потребляемая мощность	4,5 ВА
Область применения	Релейные схемы защиты

Реле контроля трехфазного напряжения ЕЛ-23Н с гальванически изолированным питанием предназначены для применения в трехфазных цепях 3х400 В (включая нейтраль) для контроля:

величины напряжения в двух уровнях в пределах 160-276 В (система 3х400/230 В, реле ЕЛ-23Н) ;
асимметрии фаз;
последовательности чередования фаз;
пропадания фаз - с возможностью настройки верхнего и нижнего порога напряжения для отключения реле с устанавливаемой задержкой времени.

Реле предназначены для работы в закрытых помещениях (отапливаемых и не отапливаемых) с климатическим исполнением и категорией размещения по ГОСТ 15150 – У3.1 и УХЛ 4.

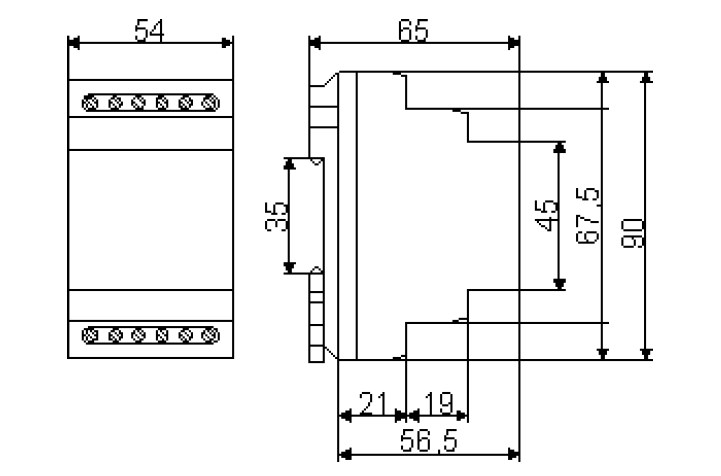

"Схема габаритных размеров реле контроля трехфазного напряжения ЕЛ-23Н"

Рис.1 Схема габаритных размеров реле контроля трехфазного напряжения ЕЛ-23Н

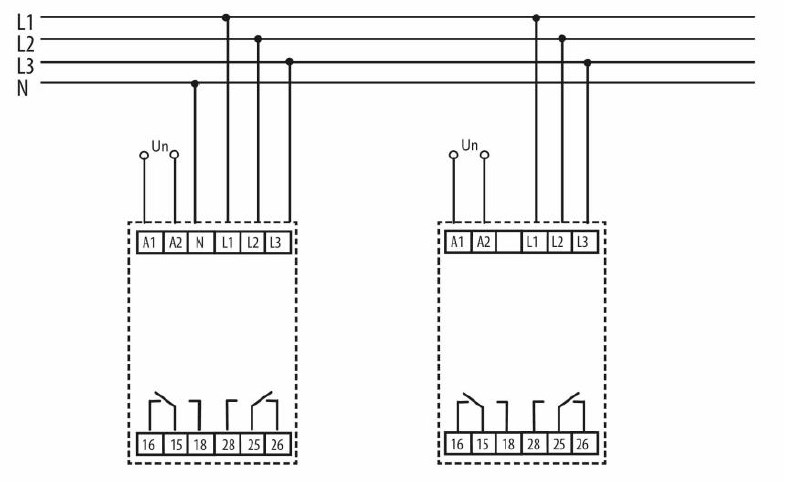

"Схема подключения реле"

Рис.2 Схема подключения реле

Технические характеристики
Наименование	Значения
Напряжение питания (клеммы А1, А2): вид и значение напряжения, В; допустимое отклонение, %; потребляемая мощность,	Гальванически изолированное AC - 230 В - 15% +10% 4,5 ВА (Вт)
Контролируемое трехфазное напряжение: клеммы контроля *; номинальное значение, В	L1, L2, L3, N 3 х 400/230
Напряжение срабатывания при повышении напряжения задаваемое (плавная регулировка) Umax, диапазон, В	от 138 до 276 В
Напряжение срабатывания при понижении напряжения задаваемое (плавная регулировка) Umin, диапазон, % Umax	от 35 до 99
Допуск граничных значений напряжений срабатывания, % от уставки	5 %
Задержка времени отключения выходных реле задаваемая, t2, с	Плавная регулировка от 1 до 10
Устанавливаемый гистерезис возврата, %	5 или 10
Задержка времени фиксированная, t1, с	0,2
Асимметрия контролируемого напряжения задаваемая, %	Плавная регулировка от 5 до 20
Характеристики выходных контактов: количество выходных контактов номинальный ток включаемая мощность нагрузки замыкаемое напряжение механическая износостойкость коммутационная износостойкость	два переключающихся 16 А (АС-1) 2500 В·А (АС-1), 240 Вт (DC) 250 В (АС-1), 24 В (DC) 3·107 циклов 0,7·105 циклов
Погрешность при изменении температуры	0,1 % на 1°С
Масса	250 г

Условия эксплуатации

температура окружающего воздуха – от -20 до +55ºС;
высота над уровнем моря – не более 2000 м;
окружающая среда – взрывобезопасная, не содержащая пыли (в том числе токопроводящей) в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Механические внешние воздействующие факторы соответствуют группе М6 по ГОСТ 17516.1-90.

Условия гарантии

На весь ассортимент продукции действует гарантия от производителя – 12 месяцев. Работоспособность гарантирована согласно действующим ТУ (техническим условиям) на каждый вид продукции. Гарантия распространяется на оборудование согласно заявленным гарантийным срокам при соблюдении правил эксплуатации и своевременной замены деталей, имеющих ограниченный ресурс.

Условия возврата

В соответствие с действующим законодательством РФ, технически сложные товары ненадлежащего качества не подлежат возврату и обмену. Претензии по браку принимаются в сроки, согласно законодательству РФ.
