Реле напряжения НЛ-18-1

Реле напряжения НЛ-18-1, НЛ-18-2 (далее реле) с цифровой индикацией значения контролируемого напряжения предназначены для контроля напряжения в распределительных цепях постоянного тока напряжением 110, 220 В и переменного тока напряжением 110, 220 В, частоты 50, 60 Гц, и коммутации электрических цепей в устройствах защиты и автоматики энергетических систем при достижении контролируемым параметром определенного, предварительно запрограммированного уровня.

Реле изготавливается в исполнениях У и Т категории размещения 3 по ГОСТ 15150-69.

Реле должно соответствовать требованиям общих технических условий ГОСТ 12434-83.

Условия эксплуатации

• для исполнения У3 – от минус 40 до 55 °С;
• для исполнения Т3 – от минус 10 до 55 °С;
• относительная влажность 98% при температуре 25 °С, а для исполнения Т3 98% при температуре 35 °С;

Технические характеристики

• высота над уровнем моря – до 2000 м;
• окружающая среда взрывобезопасная, не содержащая токопроводящей пыли, агрессивных газов и паров;
• вибрация мест крепления реле в диапазоне частот:
• от 5 до 15 Гц с ускорением 30 м/с2 (3 g); от 15 до 60 Гц с ускорением 20 м/с2 (2 g); от 60 до 100 Гц с ускорением 10 м/с2 (1 g);
• многократные удары длительностью (2-20) мс с ускорением 30 м/с2 (3 g);
• воздействие по сети питания импульсных помех амплитудой, не превышающей двойную величину номинального напряжения питания, и длительностью не более 10 мкс;
• рабочее положение в пространстве – вертикальное или горизонтальное.

По характеру изменения входной воздействующей величины реле должны быть:

• НЛ-18-1 – реле максимального напряжения без оперативного питания;
• Номинальное напряжение питания:
  • постоянного тока – 110, 220 В;
  • переменного тока, частотой 50 и 60 Гц – 110, 220 В.
• Диапазон напряжения питания:
  • постоянного тока – (75…265) В;
  • переменного тока, частотой 50 и 60 Гц – (75…265) В.
• Средняя основная погрешность измерения – 5 %.
• частота повторения импульсов (400±40) Гц;
  • внутреннее сопротивление источника (200±20) Ом;
  • длительность испытаний (2,0±0,2) с.
• Сопротивление изоляции, не менее:
  • в холодном состоянии при нормальных климатических условиях – 50 МОм;
  • в нагретом состоянии при температуре 55 °С – 10 МОм;
  • в условиях повышенной влажности 98% при температуре 35 °С – 1 МОм. Потребляемая мощность в диапазоне питающих напряжений – не более 5 В·А. Вид и количество контактов реле – 1 переключающий.
• Масса реле – не более 0,25 кг.
• Срок службы реле – не менее 12 лет.

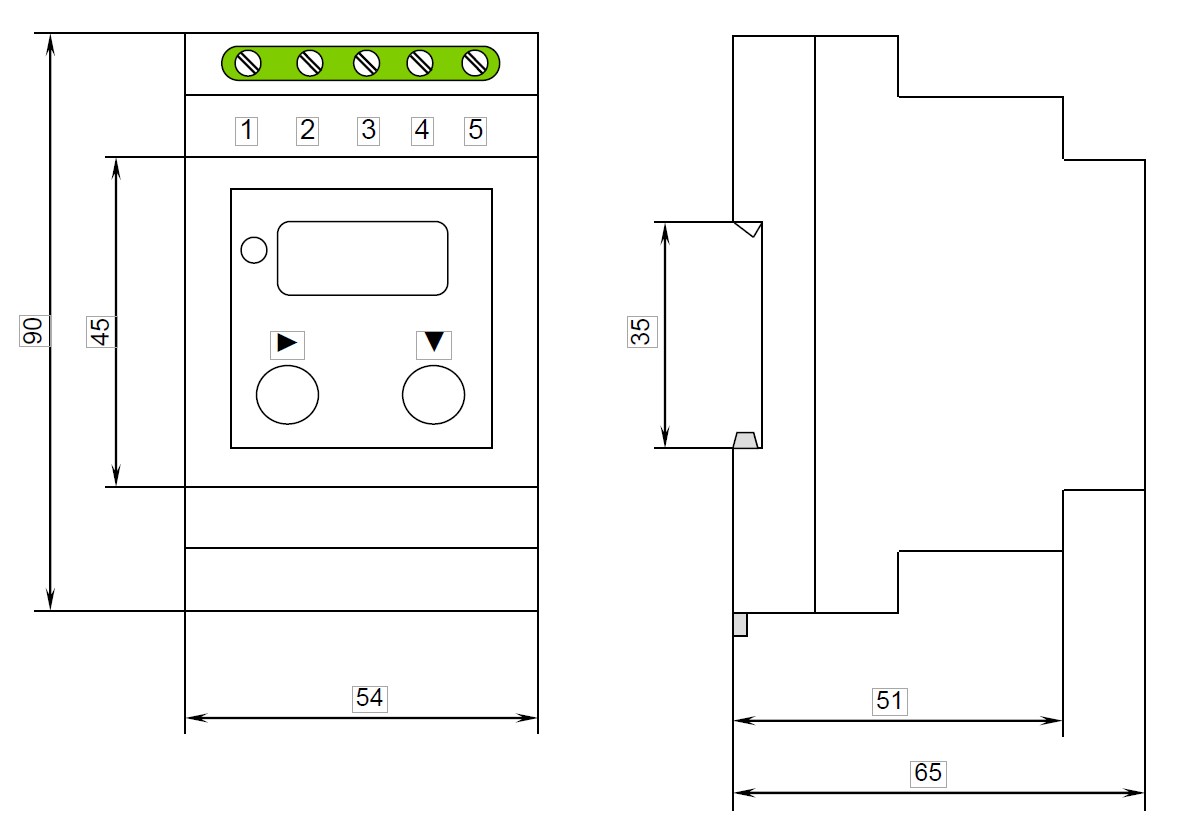

Рис.1 Схема габаритных размеров реле напряжения НЛ-18-1

Рис.2 Схема подключения реле НЛ-18

Рис.3 Структурная схема реле
