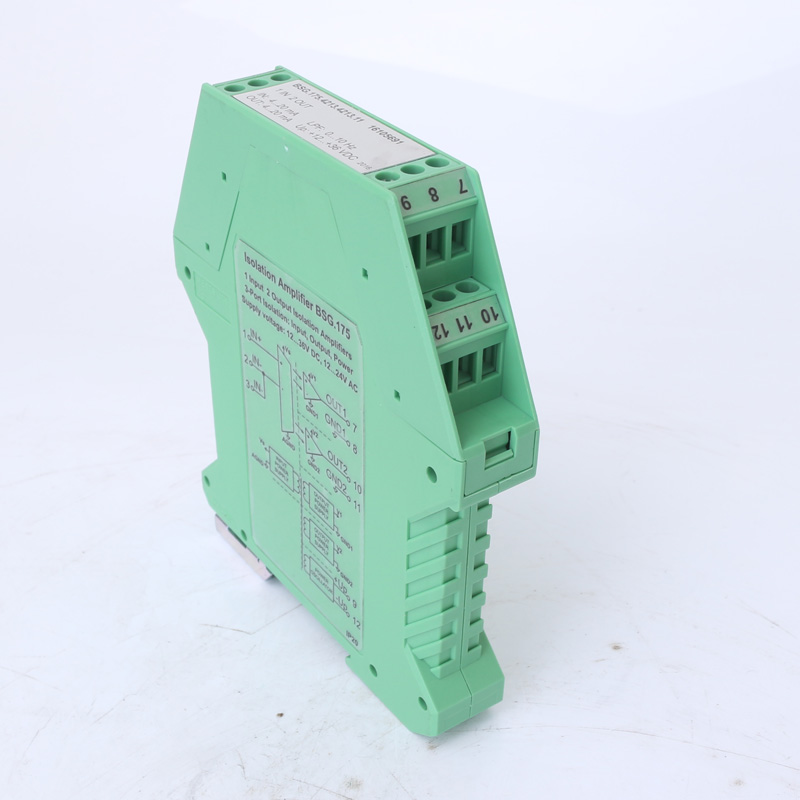

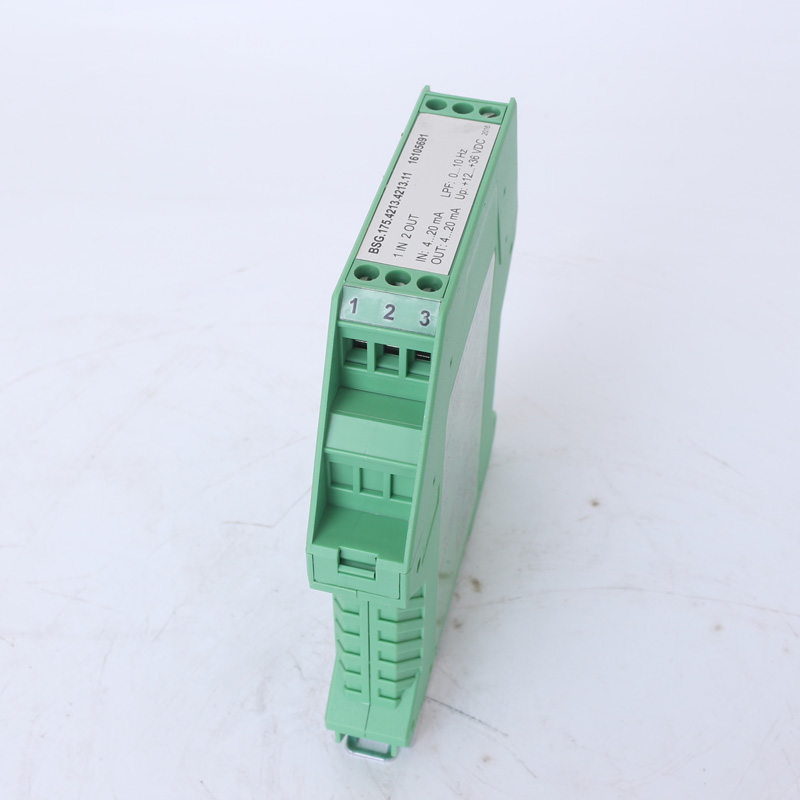

Разделитель сигналов BSG.175.4213.11

Цена по запросу
В наличии
Артикул товара: 2070
Задайте вопрос нашим экспертам:
Сроки доставки
Доставка в город Санкт-Петербург

ТК Деловые линии 26.09.2021 * 1050 ₽**

СДЭК 27.09.2021* 920 ₽**

DPD 25.09.2021* 400 ₽**

Самовывоз 26.09.2021* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг
  • Характеристики
  • Описание
  • Гарантия и возврат
  • Адрес и контакты
  • Отзывы
Основные характеристики
Производитель Промсат
Дополнительные характеристики
Напряжение питания24 В
Диапазон измеренийот 10мВ до 200В, от 10мВ до 300В, 0-100 мА
Степень защитыIP20
Потребляемая мощность1,5 Вт
Тип крепленияна din-рейку

Разделитель сигналов BSG.175.4213.11 служит для повторения либо преобразования одного входного аналогового сигнала в два или несколько гальванически развязанных аналоговых выхода постоянного тока (0-20мА, 4-20мА и др.), или напряжения (0-5В, 0-10В и др.).

Комплект поставки

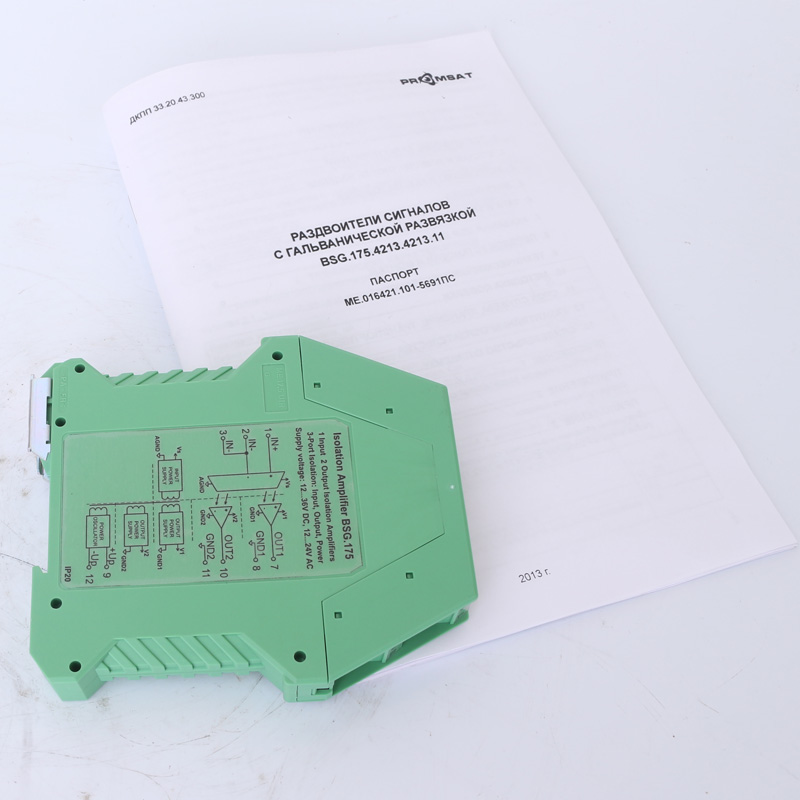

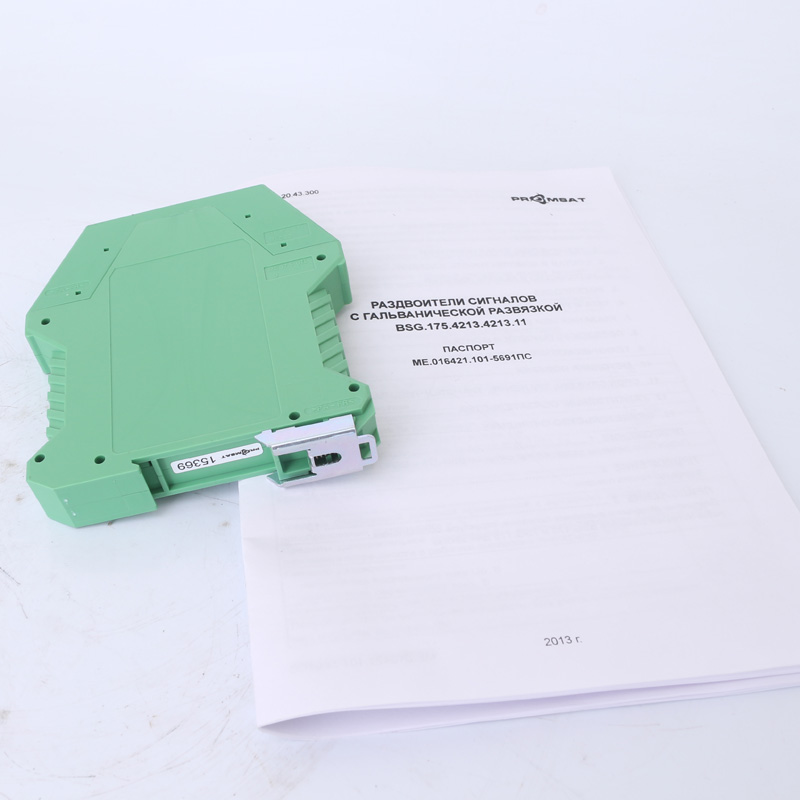

  • раздвоитель сигналов BSG.175.4213.11 ;
  • технический паспорт;
  • упаковка.

Работа устройства

Приборы BSG.175.4213.11 относятся к аналоговым устройствам, с помощью которых производится гальваническая развязка разветвлений электрических цепей и измерительных каналов различных датчиков и устройств. В качестве выходного сигнала, который формируется преобразователем, является нормированный сигнал, с помощью которого можно обеспечивать трехуровневую развязку. Функциональная схема, обеспечивающая раздвоение сигналов, включает в свой состав входной масштабирующий усилитель, систему оптронной гальванической развязки, выходной усилитель и систему фильтрации нижних частот. Требуемое питающее напряжение для функциональных элементов разделителя формируется с помощью входного стабилизатора. На выходах прибора также имеются стабилизаторы, которые обеспечивают подачу стабилизированного напряжения к выходным цепям раздвоителя.

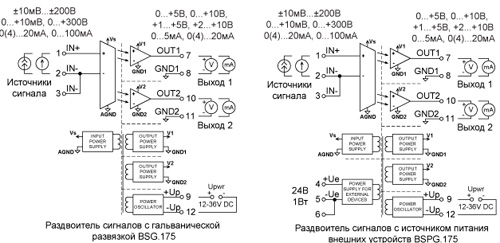

Рис.1. Структурная схема преобразователей сигналов BS(P)G.175
Рис.1. Структурная схема преобразователей сигналов BS(P)G.175

Технические характеристики

Вход:

Количество каналов

Один гальванически развязанный входов

Диапазон измерительного сигнала

Двухполярного постоянного напряжения: от ±10мВ до ±200В

Постоянного напряжения: от 0..+10мВ до 0..+300В

Постоянного тока: от 0..1мА до 0..100мА

Выход:

Количество каналов

Два гальванически развязанных выхода

Диапазоны выходных сигналов

Постоянного тока: 0-5мА, 0-20мА, 4-20мА

Постоянного напряжения: 0..+5В, +1..+5В, 0..+10В, +2..+10В

Сопротивление нагрузки (для выходов пост. тока)

·  250 Ом (номинальное значение)

·  0..500 Ом (опционально)

Максимальный выходной ток

(для выходов пост. напряжения)

15 мА

Погрешность:

Пределы основной погрешности

±0,25% (от диапазона преобразования)

Пределы температурной погрешности

±0,005% / °C (от диапазона преобразования)

Питание

Номинальное напряжение питания

24 VDC ±5%

Допустимый диапазон напряжения

питания

·  от +12VDC.. до +36VDC

·  от 12VAC.. до 24VAC

Потребляемая мощность

Не более 1,5 Вт

Окружающая среда

Степень защиты

IP20

Температура при хранении

-40 °C ~ +60 °C

Температура при эксплуатации

-40 °C ~ +60 °C

Влажность при эксплуатации

35-95% RH (без конденсата)

Размеры

Габаритные размеры ШхДхВ, мм.

17,5 x 99 x 114,5 мм.

Исполнение

Конструктивно разделитель собран в компактном корпусе шириной 17,5 мм и предназначен для установки на монтажную DIN-рейку. Степень защиты от внешних воздействий соответствует IP20.

В разделителе предусмотрена защита от неправильного подключения полярности напряжения питания: диодный мост. Разделитель работает при любой полярности напряжения питания. Разделитель позволяет обеспечить полную трехуровневую гальваническую развязку: между входом и выходом, между выходами и питанием.

Источником входном сигнала является любой источник напряжения постоянного тока или источник постоянного тока.

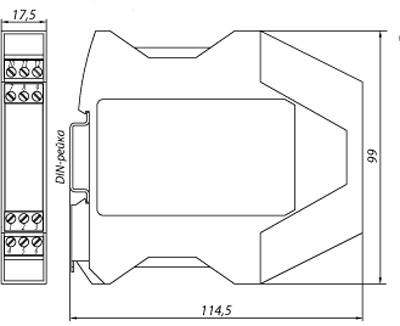

Рис.2. Габаритные размеры модуля BSG.175.4213.11
Рис.2. Габаритные размеры модуля BSG.175.4213.11
