Преобразователь электропневматический МТМ-810

Преобразователь электропневматический МТМ-810 предназначены для использования в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях народного хозяйства и служит для преобразования унифицированного электрического сигнала постоянного тока в унифицированный пневматический сигнал.

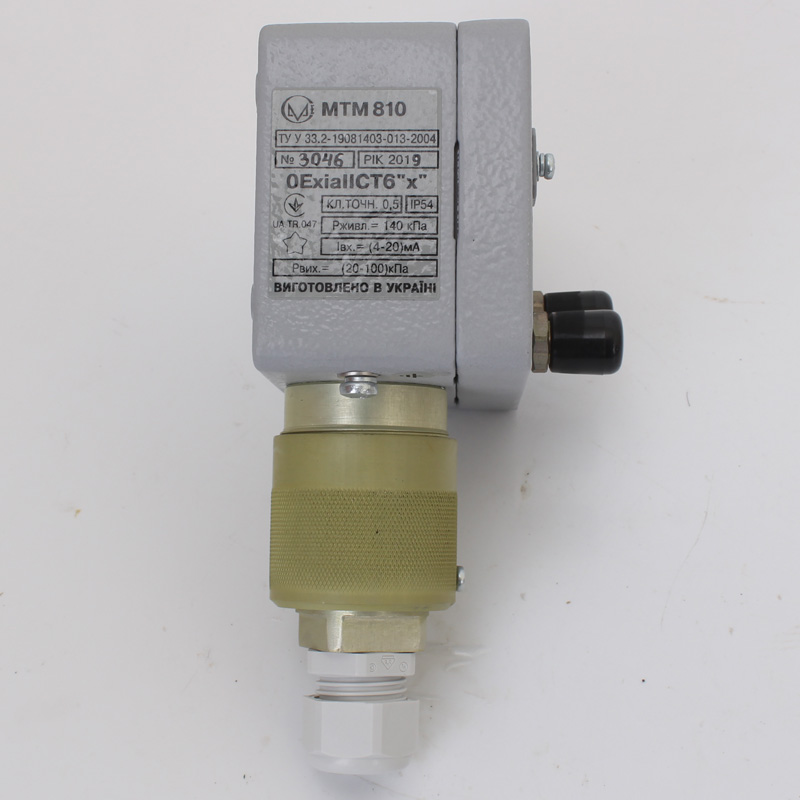

Конструкция

Конструктивно преобразователи состоят из одного блока размещенного в прямоугольном корпусе, предназначенном для настенного монтажа или монтажа на din рейку.

Преобразователи состоят из электронной части, блока пневматического и клапана электропневматического.

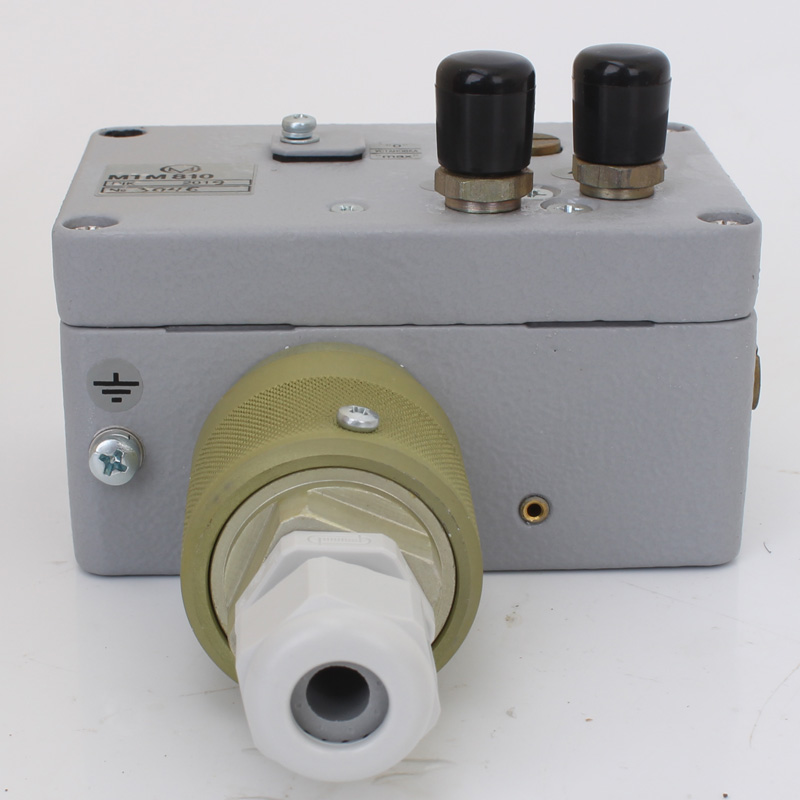

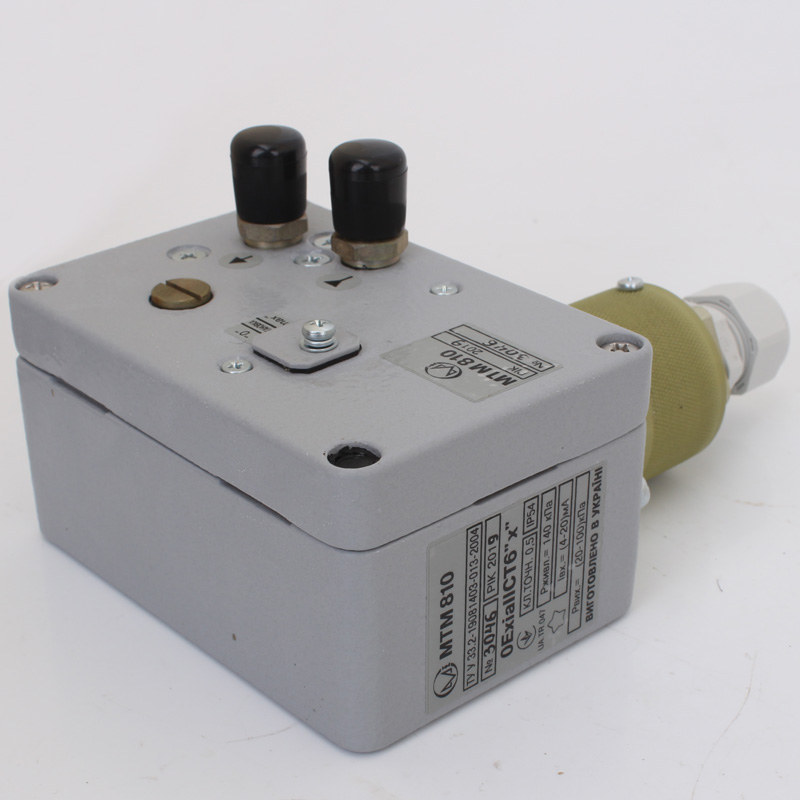

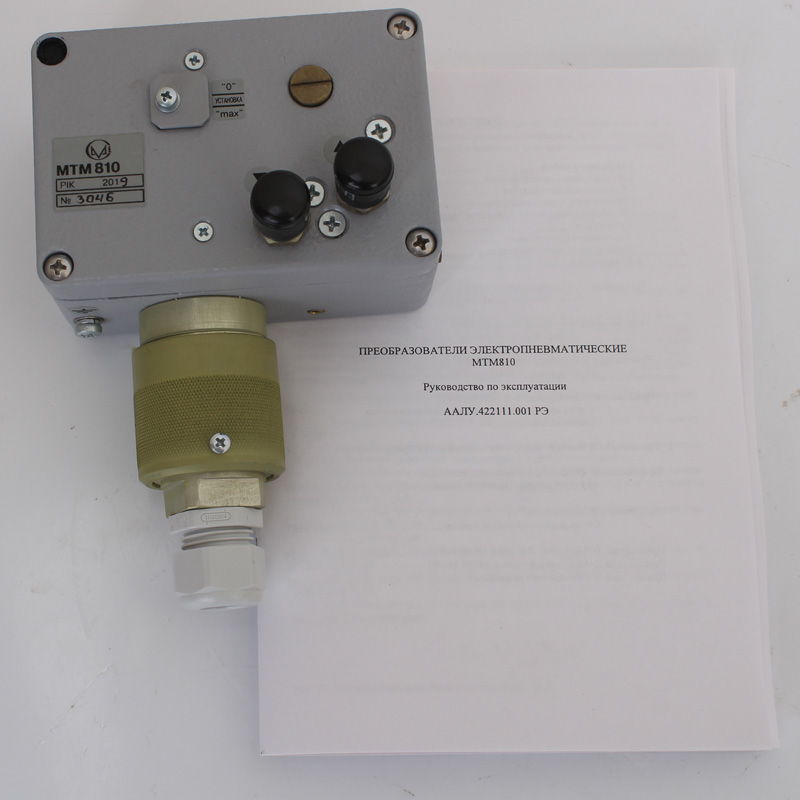

Электронная часть размещена на печатной плате А-452. На корпусе преобразователей, предназначенном для настенного монтажа, вынесены клеммы (Х1) для подключения электрической цепи и кабельный ввод. На передней панели находятся штуцеры для подключения воздуха питания и пневматического выходного сигнала, планка, под которой открывается доступ к резисторам для настройки “0” и “max”.

В преобразователях исполнения монтажа на din рейку на передней панели размещен разъем электрического питания.

Также имеется комплект монтажный в составе:

• фильтр ААЛУ.301612.005 – 2 шт.;
• кольцо ААЛУ.711171.004 – 2 шт.;
• шайба ААЛУ.711171.005 – 2 шт.;
• шайба ААЛУ.711171.005-01 – 2 шт.;
• втулка ААЛУ.711341.016 – 2 шт.;
• наконечник ААЛУ.716441.001 – 2 шт.;
• кронштейн ААЛУ.745322.005 – 2 шт.;
• гайка накидная ААЛУ.758421.004 – 2 шт.;
• винт М4х10.36.016 ГОСТ 17473-80 – 4 шт.;
• винт М4х16.36.016 ГОСТ 17473-80 – 4 шт.;
• шайба 4.65Г 016 ГОСТ 6402-70 – 8 шт.;
• шайба 4.04.016 ГОСТ 11371-78 – 8 шт.;
• кольцо 005-009-25-2-4 ГОСТ 9833-73 – 2 шт.

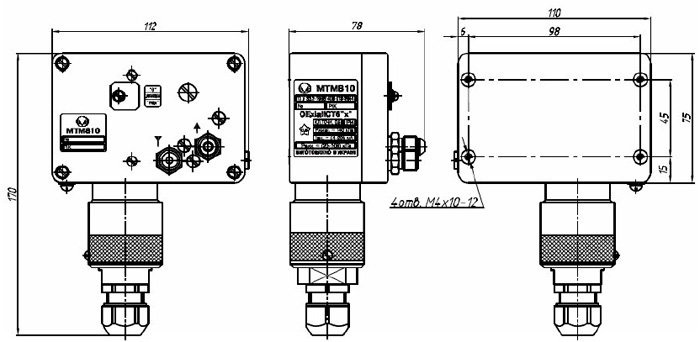

Рис.1. Габаритный чертеж преобразователя МТМ-810

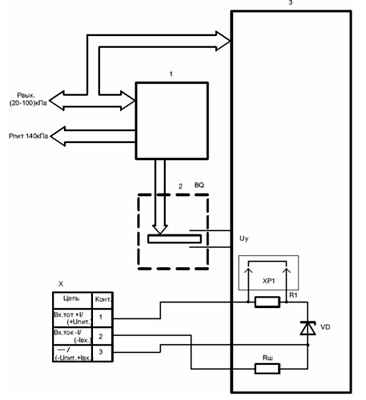

Рис.2. Структурная схема преобразователей МТМ-810, где:
1 – пневматический повторитель давления; 2 – электропневмоклапан; 3 – электронная схема с датчиком давления (Разьем Х – в скобках трехпроводное включение: перемычка ХР1 разрывается)
