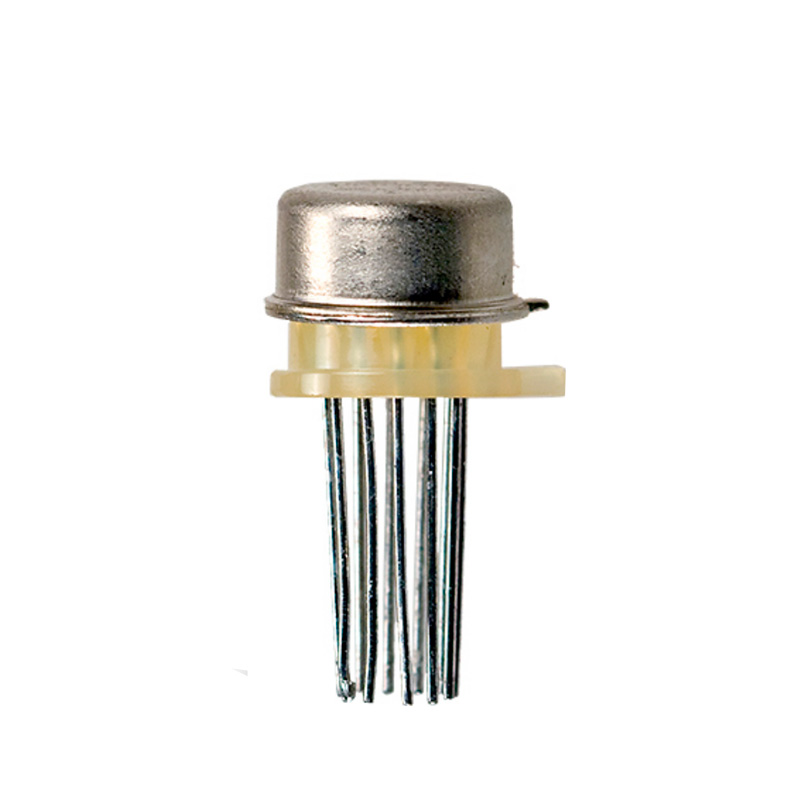

Микросхема 140УД6Б

Цена по запросу

В наличии

Артикул товара: 1974

pdf Паспорт

Добавить в корзину

Добавить к сравнению

info.mansarprom@gmail.com

Узнать оптовые цены

Сроки доставки

Доставка в город Санкт-Петербург

ТК Деловые линии 05.05.2024 * 1050 ₽**

СДЭК 06.05.2024* 920 ₽**

DPD 04.05.2024* 400 ₽**

Самовывоз 05.05.2024* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг

Характеристики
Описание
Гарантия и возврат
Адрес и контакты
Отзывы

Основные характеристики
Категория	Микросхемы
Производитель	Квазар

Дополнительные характеристики
Напряжение питания	15 В
Область применения	Радиоэлектронная аппаратура

Микросхема 140УД6Б служит для построения решающих усилителей, интеграторов, сумматоров.

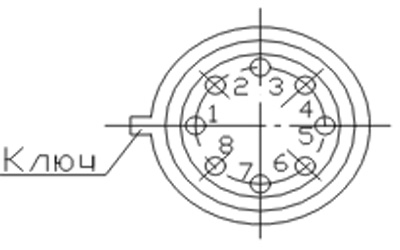

Рис.1. Схема расположения выводов микросхемы 140УД6Б

Назначение выводов микросхемы
Обозначение вывода	Наименование вывода
1	Балансировка
2	Вход инвертирующий
3	Вход неинвертирующий
4	Напряжение питания минус Uсс
5	Балансировка
6	Выход
7	Напряжение питания Uсс
8	-

Преимущества

Произведены по биполярной технологии и предназначены для работы в радиоэлектронной аппаратуре специального назначения.
Выпускаются в круглом металлостеклянном корпусе с выводами для монтажа на печатную плату.
Маркировка нанесена цифро-буквенным кодом на корпусе микросхемы.
Содержат 45 интегральных элементов.

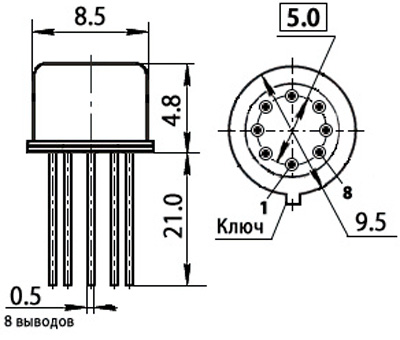

Рис.2. Габаритный чертеж микросхемы 140УД6Б

Технические характеристики
Наименование параметра, единица измерения	Буквенное обозначение	Норма
		140УД6Б
		не менее	не более
Максимальное выходное напряжение, В	U0max	12	-12
Напряжение смещения нуля, мВ	UI0	-8	8
Входной ток, нА	II	-50	50
Разность входных токов, нА	II0	-15	15
Ток потребления, мА	ICC	-	2,8
Коэффициент усиления напряжения	Au	50000	-
Примечание – режим измерения электрических параметров при напряжениях питания ±15 В
