Микросхема 525ПС2Б

Цена по запросу

В наличии

Артикул товара: 1985

pdf Паспорт

Добавить в корзину

Добавить к сравнению

info.mansarprom@gmail.com

Узнать оптовые цены

Сроки доставки

Доставка в город Санкт-Петербург

ТК Деловые линии 07.05.2024 * 1050 ₽**

СДЭК 08.05.2024* 920 ₽**

DPD 06.05.2024* 400 ₽**

Самовывоз 07.05.2024* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг

Характеристики
Описание
Гарантия и возврат
Адрес и контакты
Отзывы

Основные характеристики
Категория	Микросхемы
Производитель	Квазар

Дополнительные характеристики
Напряжение питания	15 В
Область применения	Радиоэлектронная аппаратура

Микросхема 525ПС2Б - это четырехквадратный аналоговый перемножитель сигналов с операционным усилением на выходе в металлокерамическом корпусе, применяемый для аналоговой обработки и преобразования сигналов с целью миниатюризации устройств автоматического управления бортовой и наземной радиоаппаратуры, а также устройств измерительной и вычислительной техники.

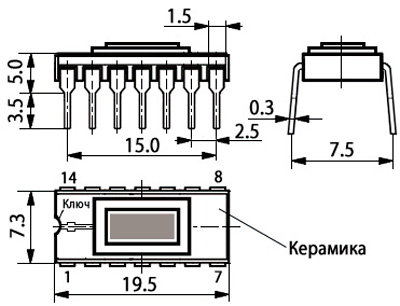

Рис.1. Схема габаритных размеров микросхемы 525ПС2Б

Технические характеристики
Соответствие микросхем техническим условиям	бКО.347.127-02ТУ
Шифры кодов маркировки	ПС2Б
Погрешность перемножения при внешней настройке, не более	±2%
Нелинейность перемножения по входу Х, не более	±1%
Нелинейность перемножения по входу Y, не более	±0,7%
Остаточное напряжение по входу Х, не более	150 мВ
Остаточное напряжение по входу Y, не более	100 мВ
Максимальное выходное напряжение, не менее	±10,5 В
Входной ток по входам Х, Y, не более	6 мкА
Ток потребления, не более	±7 мА
Среднеквадратическое значение напряжение шума на выходе в полосе частот от 10 Гц до 5 МГц, не более	-
Масса	1,5 г

Примечание - режимы измерения параметров при U_сс - ±15 В.
