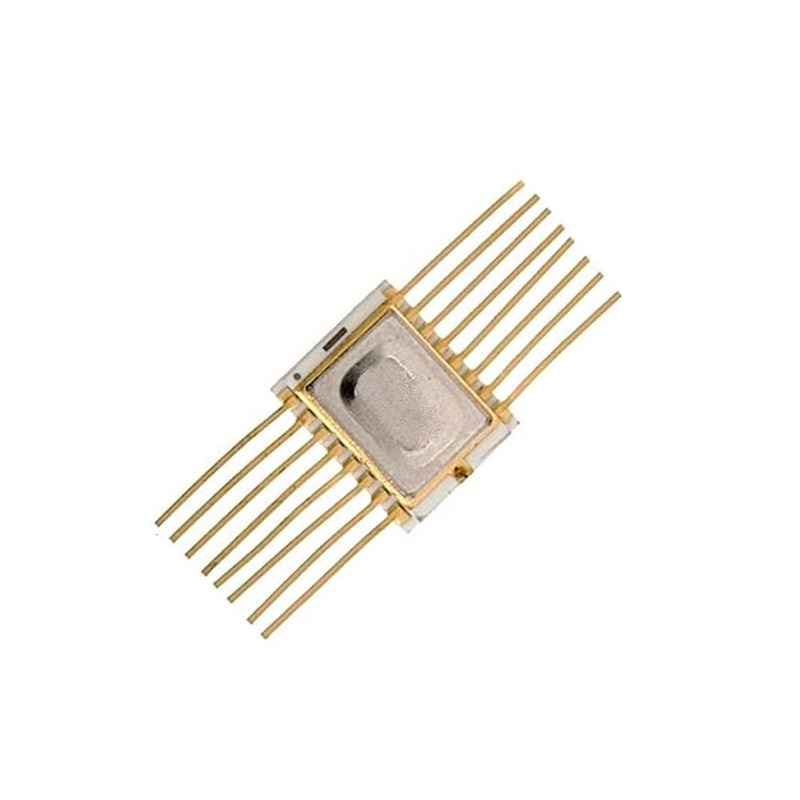

Микросхема 590КН5

Цена по запросу

В наличии

Артикул товара: 1991

Добавить в корзину

Добавить к сравнению

info.mansarprom@gmail.com

Узнать оптовые цены

Сроки доставки

Доставка в город Санкт-Петербург

ТК Деловые линии 05.05.2024 * 1050 ₽**

СДЭК 06.05.2024* 920 ₽**

DPD 04.05.2024* 400 ₽**

Самовывоз 05.05.2024* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг

Характеристики
Описание
Гарантия и возврат
Адрес и контакты
Отзывы

Основные характеристики
Категория	Микросхемы
Производитель	Квазар

Дополнительные характеристики
Область применения	Радиоэлектронная аппаратура

Микросхема 590КН5 представляет собой четырехканальный аналоговый ключ со схемой управления, однополюсное включение (SPST) и предназначены для коммутации цифровых и аналоговых сигналов в системах сбора и обработки информации, АЦП и ЦАП.

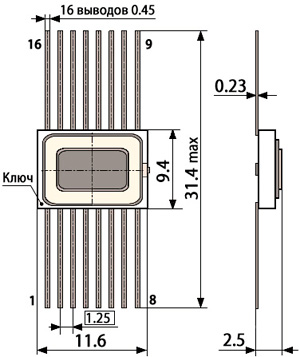

Рис.1. Чертеж микросхемы 590КН5

Технические характеристики
Параметры	Значения
Количество интегральных элементов	104 шт
Тип корпуса	402.16-18
Масса	не более 2,0 г
Категория качества	«ВП», «ОСМ»
Рабочая температура	-60...+85 °С

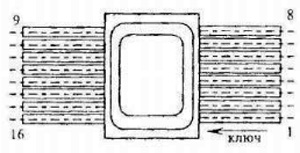

Рис.2. Схема расположения выводов микросхемы 590КН5

Особенности

Совместимы со схемами ТТЛ.
Изготовлены КМОП технологии и используются в радиоэлектронной аппаратуре специального назначения.
Выпускаются в плоском металлокерамическом прямоугольном корпусе с двухсторонним расположением выводов для монтажа на поверхность печатной платы.
Маркируются цифро-буквенным кодом на корпусе микросхемы.
Зарубежный аналог: микросхема HI-201-2 (DG201, IH5201), Harris Semicoductor Corp.
