Микросхема 525ПС2А

Цена по запросу

В наличии

Артикул товара: 1984

pdf Паспорт

Добавить в корзину

Добавить к сравнению

info@mansarprom.com

Узнать оптовые цены

Сроки доставки

Доставка в город Санкт-Петербург

ТК Деловые линии 25.08.2026 * 1050 ₽**

СДЭК 26.08.2026* 920 ₽**

DPD 24.08.2026* 400 ₽**

Самовывоз 25.08.2026* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг

Характеристики
Описание
Гарантия и возврат
Адрес и контакты
Отзывы

Основные характеристики
Категория	Микросхемы
Производитель	Квазар

Дополнительные характеристики
Напряжение питания	15 В
Область применения	Радиоэлектронная аппаратура

Микросхема 525ПС2А предназначена для аналоговой обработки и преобразования сигналов с целью миниатюризации устройств автоматического управления бортовой и наземной радиоаппаратуры, а также устройств измерительной и вычислительной техники.

Технические характеристики
Соответствие микросхем техническим условиям	бКО.347.127-02ТУ
Шифры кодов маркировки	ПС2А
Погрешность перемножения при внешней настройке, не более	±1%
Нелинейность перемножения по входу Х, не более	±0,8%
Нелинейность перемножения по входу Y, не более	±0,5%
Остаточное напряжение по входу Х, не более	80 мВ
Остаточное напряжение по входу Y, не более	60 мВ
Максимальное выходное напряжение, не менее	±10,5 В
Входной ток по входам Х, Y, не более	4 мкА
Ток потребления, не более	±6 мА
Среднеквадратическое значение напряжение шума на выходе в полосе частот от 10 Гц до 5 МГц, не более	-
Масса	1,5 г

Примечание - Режимы измерения параметров при U_сс - ±15 В.

Исполнение

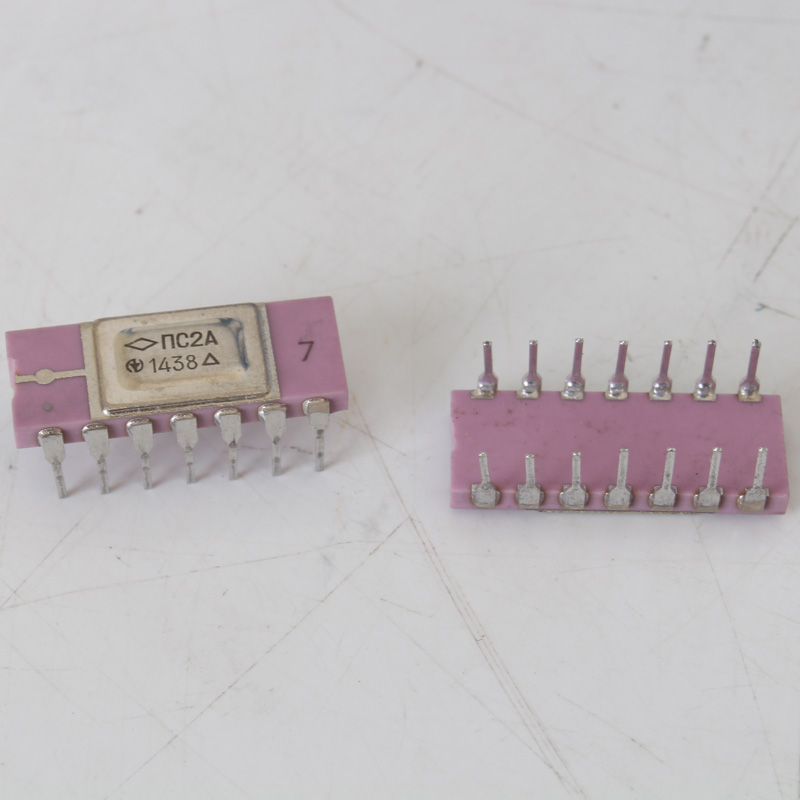

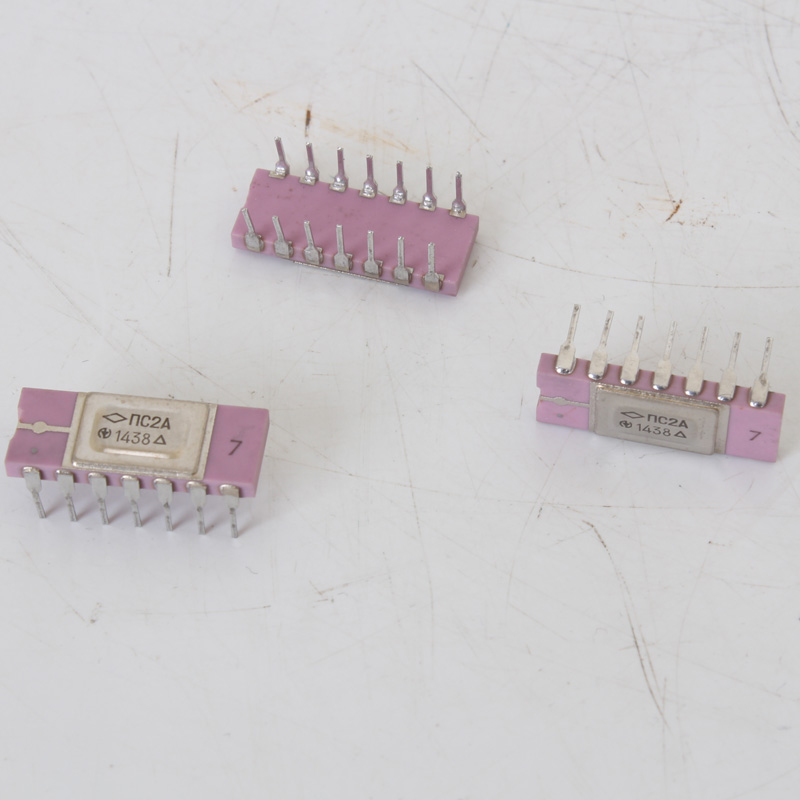

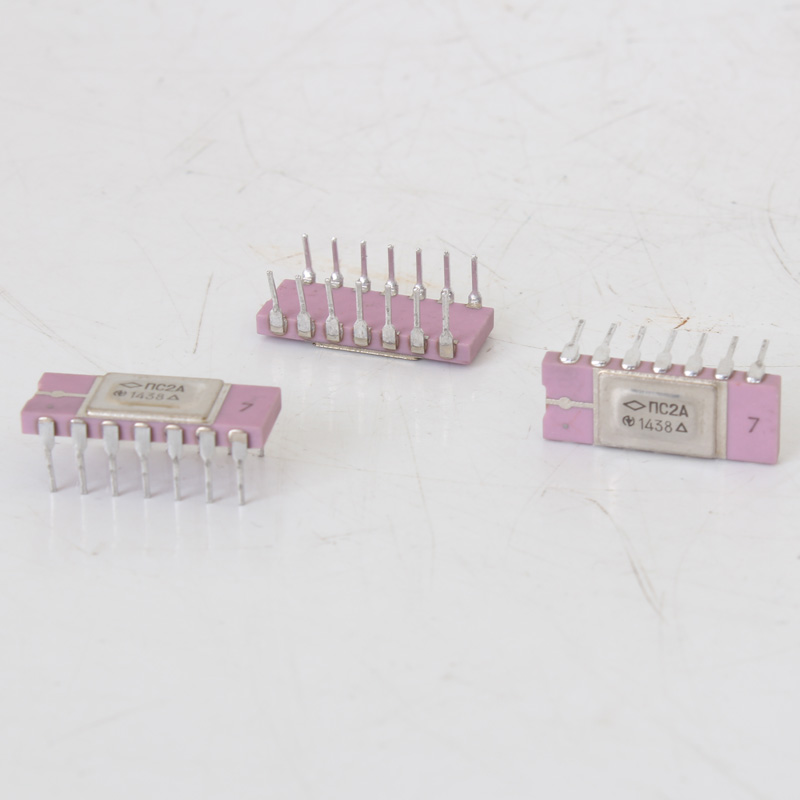

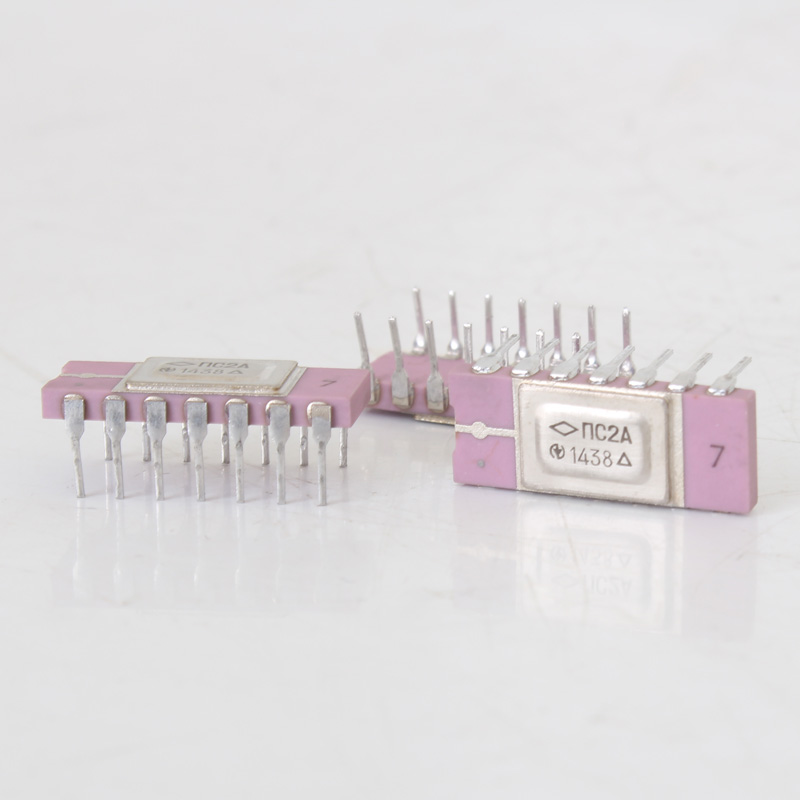

Микросхема - это четырехквадратный аналоговый перемножитель сигналов с операционным усилением на выходе в металлокерамическом корпусе.

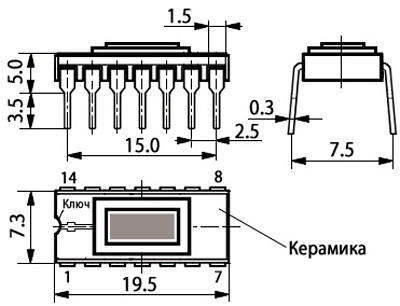

Рис.1. Габаритный чертеж микросхемы 525ПС2А

Назначение выводов микросхемы
Обозначение вывода	Наименование выводов
1	Вход Z
2	Выход
3	Напряжение питания минус U_сс
7	Вход X
9	Смещение X₀
10	Общий
11	Смещение Z₀
12	Смещение Y₀
13	Вход Y
14	Напряжение питания U_сс

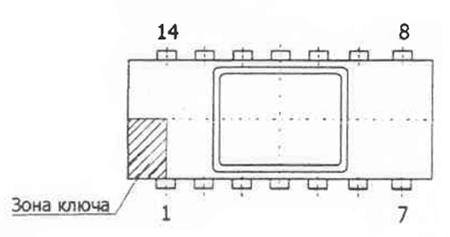

Рис.2. Схема расположения выводов микросхемы 525ПС2А

Гарантии

Изготовитель гарантирует соответствие поставляемых микросхем всем требованиям бКО.347.127-02ТУ в течении срока сохраняемости и минимальной наработки в пределах срока сохраняемости при соблюдении потребителем режимов и условий эксплуатации, правил хранения и эксплуатации, а также указаний по применению, установленных ТУ.

Срок гарантии исчисляется с даты изготовления, нанесённой на микросхеме.

Минимальная наработка микросхем в режимах и условиях, допускаемых ТУ – 100000ч, а в облегчённых режимах – 120000ч. Минимальный срок сохраняемости микросхем при их хранении:

в отапливаемом хранилище или в хранилище с регулируемыми влажностью и температурой, или местах хранения микросхем, вмонтированных в защищенную аппаратуру, или находящихся в защищенном комплекте ЗИП – 25 лет;
в неотапливаемом хранилище – 16,5 лет;
под навесом и на открытой площадке, вмонтированными в аппаратуру (в составе незащищённого объекта), или в комплекте ЗИП – 12,5 лет.

Срок сохраняемости и гарантии исчисляется с даты изготовления, указанной на микросхеме в соответствии с ТУ на изделие.
