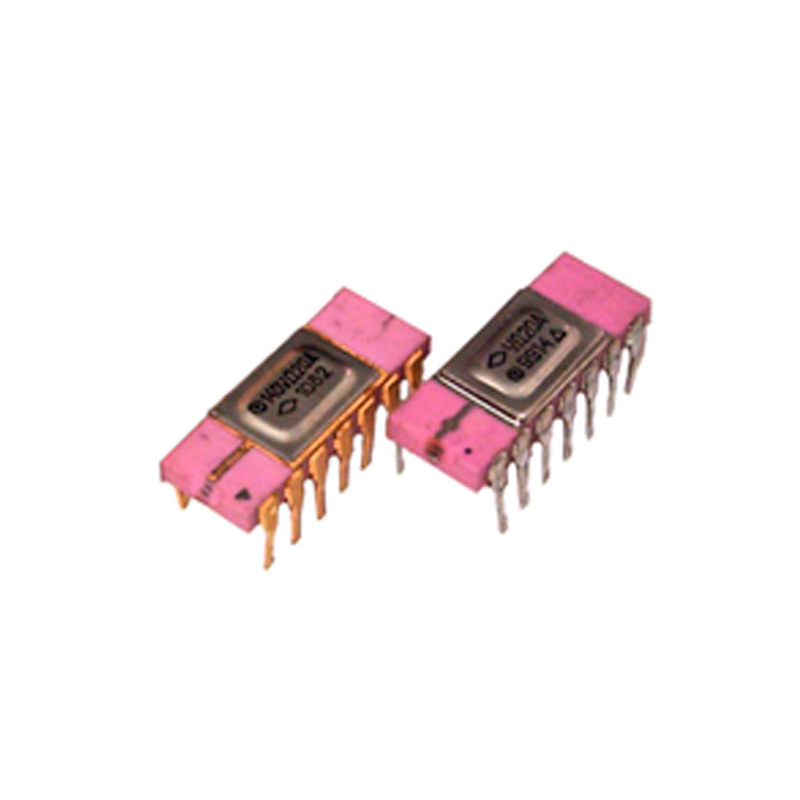

Микросхема 525ПС3А

Цена по запросу

В наличии

Артикул товара: 1987

pdf Паспорт

Добавить в корзину

Добавить к сравнению

info.mansarprom@gmail.com

Узнать оптовые цены

Сроки доставки

Доставка в город Санкт-Петербург

ТК Деловые линии 03.05.2024 * 1050 ₽**

СДЭК 04.05.2024* 920 ₽**

DPD 02.05.2024* 400 ₽**

Самовывоз 03.05.2024* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг

Характеристики
Описание
Гарантия и возврат
Адрес и контакты
Отзывы

Основные характеристики
Категория	Микросхемы
Производитель	Квазар

Дополнительные характеристики
Напряжение питания	15 В
Область применения	Радиоэлектронная аппаратура

Микросхема 525ПС3А представляет собой высокоточные аналоговые перемножители сигналов, выполненные на основе биполярной полупроводниковой технологии с изоляцией р-п переходом с тонкопленочными резисторами.

Технические характеристики
Наименование параметра, единица измерения	Буквенное обозначение	Норма		UCC, В
		525ПС3А
		не менее	не более
Погрешность перемножения без внешней настройки, %	E0	-	±0,5	±15
Выходное напряжение смещения нуля, мВ	U0I0		±15
Нелинейность перемножения по входу Х, %	NX	-	±0,3
Нелинейность перемножения по входу У, %	NY	-	±0,1
Остаточное напряжение по входу Х, мВ	Vsat.x	-	30
Остаточное напряжение по входу У, мВ	Vsat.y	-	10
Максимальное выходное напряжение, В	U0 max	±11	-
Входной ток по входу Х, мкА	IIX	-	2	±16,5
Входной ток по входу У, мкА	IIY	-	2
Входной ток по входу Z, мкА	IIZ	-	2
Разность входных токов по входу Х, мкА	IIUX	-	0,2
Разность входных токов по входу У, мкА	IIUY	-	0,2
Разность входных токов по входу Z, мкА	IIUZ	-	0,2
Ток потребления, мА	ICC	3,5	6,0
Полоса пропускания по входу Х, МГц	BWX	0,7	-
Полоса пропускания по входу У, МГц	BWY	0,7	-
Примечание – Х и У – множительные входы

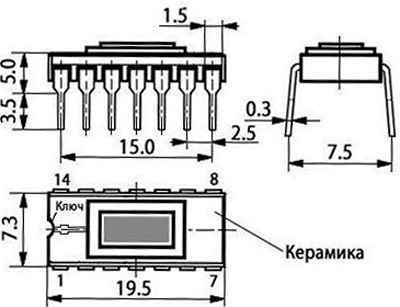

Рис.1.Габаритный чертеж микросхемы 525ПС3А

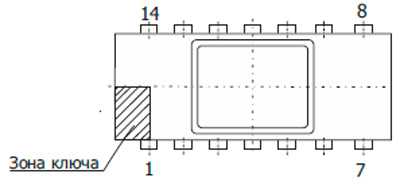

Рис.2. Схема расположения выводов микросхемы 525ПС3А
