Микросхема 140УД601А
ТК Деловые линии 06.05.2024 * 1050 ₽**
СДЭК 07.05.2024* 920 ₽**
DPD 05.05.2024* 400 ₽**
Самовывоз 06.05.2024* 0 ₽**
- Характеристики
- Описание
- Гарантия и возврат
- Адрес и контакты
- Отзывы
Основные характеристики | |
---|---|
Категория | Микросхемы |
Производитель | Квазар |
Дополнительные характеристики | |
---|---|
Напряжение питания | 15 В |
Область применения | Радиоэлектронная аппаратура |
Микросхема 140УД601А служит для построения решающих усилителей, интеграторов, сумматоров.
Гарантии
Гарантийные обязательства микросхемы 140УД601А:
Изготовитель гарантирует соответствие микросхем всем требованиям бК0.347.004ТУ4 в течение срока сохраняемости и минимальной наработки в пределах срока сохраняемости при соблюдении потребителем режимов и условий эксплуатации, правил хранения и эксплуатации, а также указаний по применению, установленных ТУ.
Гарантийный срок хранения 25 лет со дня изготовления. Минимальная наработка микросхем:
- 100000 часов в режимах и условиях, допускаемых ТУ;
- 120000 часов в облегченном режиме.
Срок гарантии исчисляется с даты изготовления, нанесенной на микросхеме.
Минимальный срок сохраняемости микросхемы при ее хранении:
- в отапливаемом хранилище или в хранилище с регулируемыми влажностью и температурой или местах хранения микросхем, вмонтированных в защищенную аппаратуру, или находящихся в защищенном комплекте ЗИП, - 25 лет;
- в неотапливаемом хранилище - 16,5 лет;
- под навесом и на открытой площадке, вмонтированными в аппаратуру (в составе незащищенного объекта), или в комплекте ЗИП - 12,5 лет.
Наименование параметра, единица измерения | Буквенное обозначение | Норма | ||
140УД601А | ||||
не менее | не более | |||
Максимальное выходное напряжение, В | U0max | 12 | -12 | |
Напряжение смещения нуля, мВ | UI0 | -5 | 5 | |
Входной ток, нА | II | -30 | 30 | |
Разность входных токов, нА | II0 | -10 | 10 | |
Ток потребления, мА | ICC | - | 2,8 | |
Коэффициент усиления напряжения | Au | 70000 | - | |
Примечание – режим измерения электрических параметров при напряжениях питания ±15 В |
Исполнение

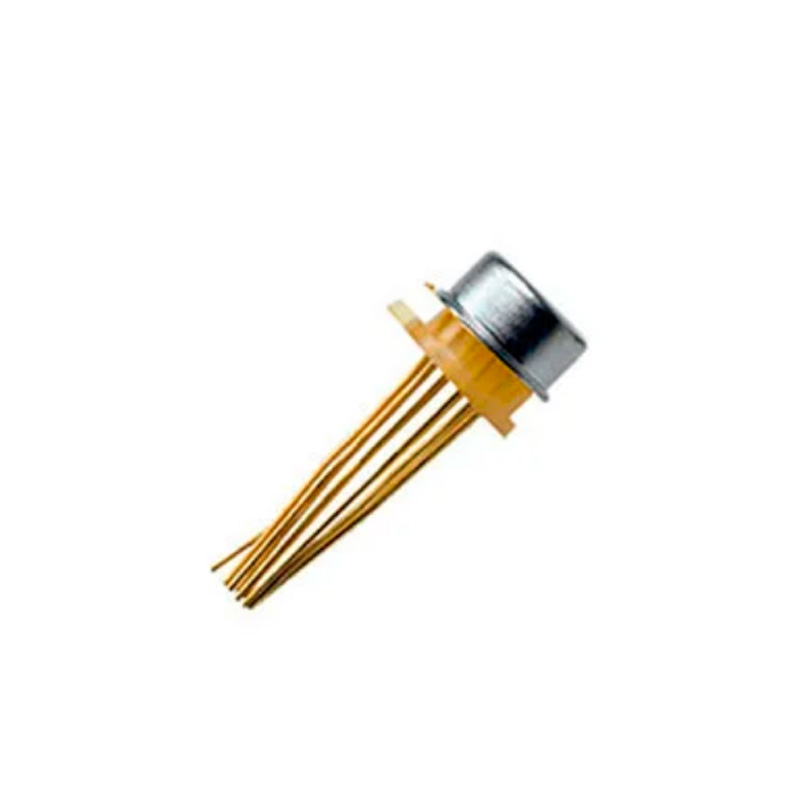

Микросхема 140УД6А представляет собой операционный усилитель с малыми входными токами и внутренней коррекцией, в металлостеклянном корпусе. Содержат 45 интегральных элементов. Маркировка нанесена цифро-буквенным кодом на корпусе микросхемы.

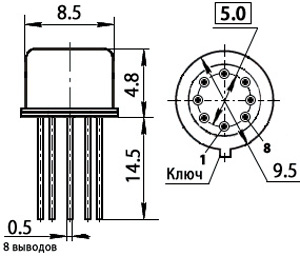

Рис.1. Габаритный чертеж микросхемы 140УД601А
