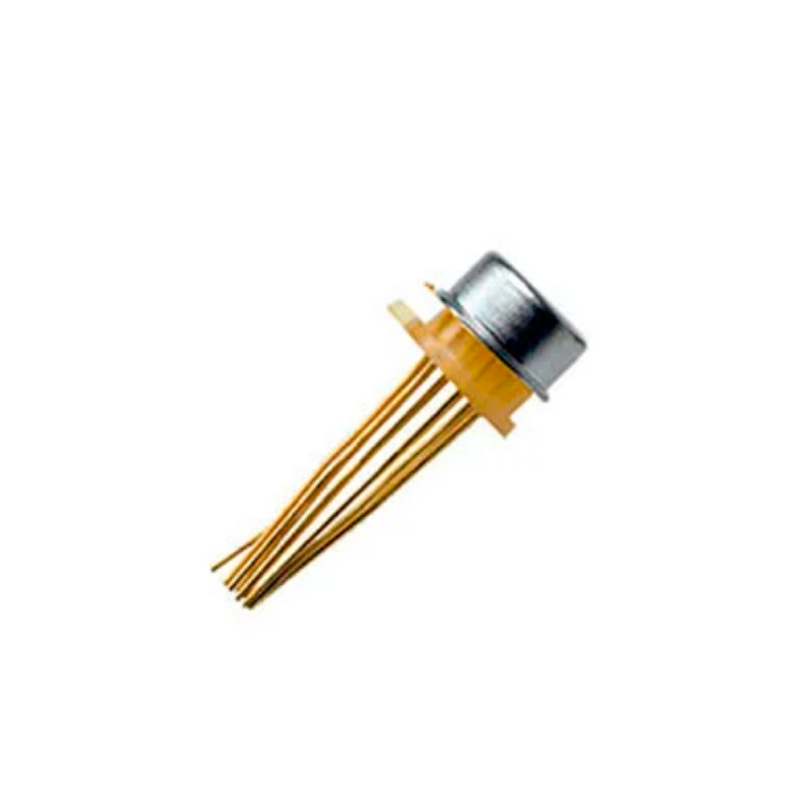

Микросхема 140УД5Б
ТК Деловые линии 29.04.2024 * 1050 ₽**
СДЭК 30.04.2024* 920 ₽**
DPD 28.04.2024* 400 ₽**
Самовывоз 29.04.2024* 0 ₽**
- Характеристики
- Описание
- Гарантия и возврат
- Адрес и контакты
- Отзывы
Основные характеристики | |
---|---|
Категория | Микросхемы |
Производитель | Квазар |
Дополнительные характеристики | |
---|---|
Напряжение питания | 6-12 В |
Область применения | Радиоэлектронная аппаратура |
Микросхема 140УД5Б представляет собой операционный усилитель в металлостеклянном корпусе, предназначенный для усиления сигналов постоянного и переменного тока (напряжения) в полосе частот до 15 Мгц, для аналоговой обработки сигналов (интегрирование, суммирование и другие математические операции) с высокой точностью, преобразования аналог-код высокоточных дискриминаторов амплитуд импульсов.

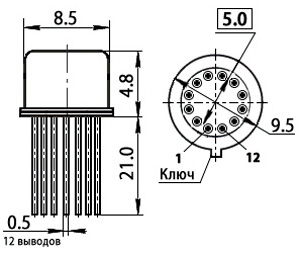

Рис.1. Габаритный чертеж микросхемы 140УД5Б
Наименование параметра, единица измерения | Буквенное обозначение | Норма | Примечание | |
140УД5Б | ||||
не менее | не более | |||
Максимальное выходное напряжение, В | U0max | 2,5 | -2,5 | 1 |
6,0 | -4,0 | 2 | ||
Напряжение смещения нуля, мВ | UI0 | -5,0 | 5,0 | 1 |
-5,0 | 5,0 | 2 | ||
Входной ток, мкА | II | - | 3,6 | 1 |
- | 6,0 | 2 | ||
Разность входных токов, мкА | II0 | -1,5 | 1,5 | 1 |
-1,8 | 1,8 | 2 | ||
Ток потребления, мА | ICC | - | 6,0 | 1 |
- | 13 | 2 | ||
Коэффициент усиления напряжения | АU | 1300 | 7000 | 1 |
2500 | 19000 | 2 | ||
Примечания: 1.Режим измерения при напряжениях питания ±6В 2.Режим измерения при напряжениях питания ±12В |

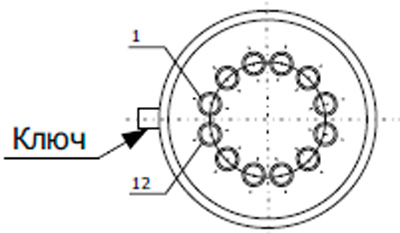

Рис.2. Схема расположения выводов микросхемы 140УД5Б
Обозначение вывода |
Наименование вывода |
1 |
Напряжение питания минус Uсс |
2 |
Коррекция |
3 |
Коррекция |
4 |
Контрольный |
5 |
Выход |
6 |
Коррекция |
7 |
Напряжение питания Uсс |
8 |
Вход инвертирующий (высокоомный) |
9 |
Вход инвертирующий (низкоомный) |
10 |
Вход неинвертирующий (низкоомный) |
11 |
Вход неинвертирующий (высокоомный) |
12 |
Коррекция |
