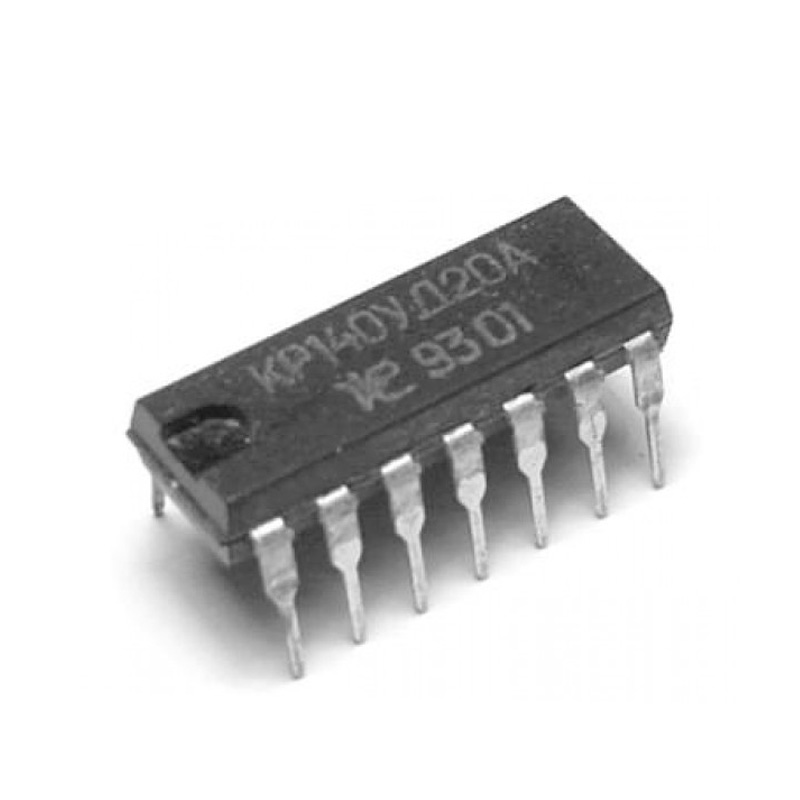

Микросхема 140УД20А

Цена по запросу

В наличии

Артикул товара: 1980

pdf Паспорт

Добавить в корзину

Добавить к сравнению

info.mansarprom@gmail.com

Узнать оптовые цены

Сроки доставки

Доставка в город Санкт-Петербург

ТК Деловые линии 29.04.2024 * 1050 ₽**

СДЭК 30.04.2024* 920 ₽**

DPD 28.04.2024* 400 ₽**

Самовывоз 29.04.2024* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг

Характеристики
Описание
Гарантия и возврат
Адрес и контакты
Отзывы

Основные характеристики
Категория	Микросхемы
Производитель	Квазар

Дополнительные характеристики
Напряжение питания	15 В
Область применения	Радиоэлектронная аппаратура

Микросхема 140УД20А представляет собой операционный усилитель с внутренней частотной коррекцией и защитой выхода от короткого замыкания в металлокерамическом корпусе, предназначены для построения решающих усилителей, сумматоров, дешифраторов, интеграторов.

Назначение выводов микросхемы
Обозначение вывода	Наименование вывода
1	Вход инвертирующий A1
2	Вход неинвертирующий A1
3	Балансировка А1
4	Напряжение питания минус Uсс А1, А2
5	Балансировка А2
6	Вход неинвертирующий A2
7	Вход инвертирующий A2
8	Балансировка А2
9	Напряжение питания Uсс А2
10	Выход А2
11	-
12	Выход А1
13	Напряжение питания Uсс А1
14	Балансировка А1

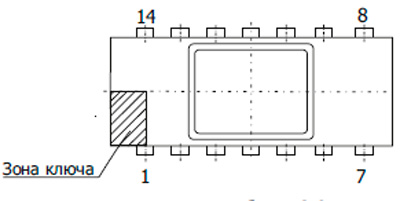

Рис.1. Схема расположения выводов микросхемы 140УД20А

Технические характеристики
Наименование параметра, единица измерения	Норма
	140УД20А
	не менее	не более
Максимальное выходное напряжение, В	11,5	-11,5
Напряжение смещения нуля, мВ	-5	5
Входной ток, нА	-200	200
Разность входных токов, нА	-50	50
Ток потребления, мА	-	2,8
Коэффициент усиления напряжения	50000	-
Коэффициент разделения каналов, дБ	85	-

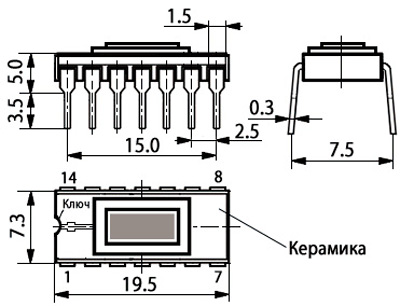

Рис.2. Габаритный чертеж микросхемы 140УД20А
