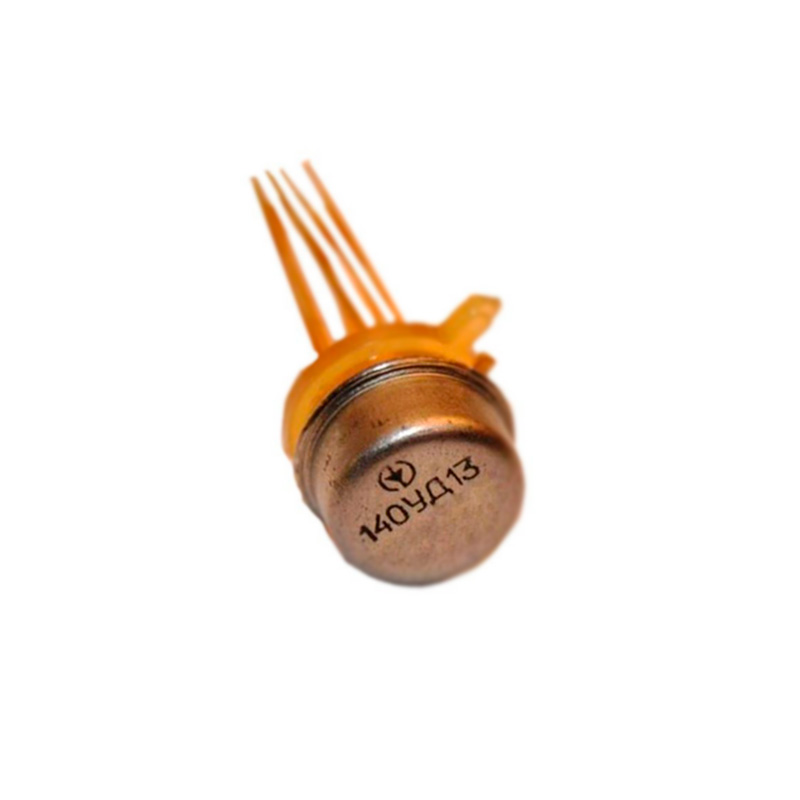

Микросхема 140УД13

Цена по запросу

В наличии

Артикул товара: 1959

Добавить в корзину

Добавить к сравнению

info.mansarprom@gmail.com

Узнать оптовые цены

Сроки доставки

Доставка в город Санкт-Петербург

ТК Деловые линии 04.05.2024 * 1050 ₽**

СДЭК 05.05.2024* 920 ₽**

DPD 03.05.2024* 400 ₽**

Самовывоз 04.05.2024* 0 ₽**

* ориентировочная дата доставки, зависит от даты оплаты или отгрузки заказа
** посылки массой до 1 кг

Характеристики
Описание
Гарантия и возврат
Адрес и контакты
Отзывы

Основные характеристики
Категория	Микросхемы
Производитель	Квазар

Дополнительные характеристики
Напряжение питания	15 В
Область применения	Радиоэлектронная аппаратура

Микросхема 140УД13 предназначена для использования в радиоэлектронной аппаратуре в широком спектре применения с функциональным назначением прецизионный предусилитель постоянного тока с дифференциальным входом.

Структура условного обозначения

Микросхемы маркируются так- 140УД13, где:

140 - порядковый номер разработки серии интегральной микросхемы.
УД - операционный усилитель.
13 - номер микросхемы с данным функциональным назначением в серии.

Технические характеристики
Параметры	Значения
Номинальное напряжение источника питания	±15 В
Максимальное дифференциальное напряжение относительно корпуса	не более ±10 В
Входное сопротивление	не менее 50 МОм
Основные электрические параметры при температуре +15±10° С: коэффициент усиления напряжения напряжение смещения нуля максимальное выходное напряжение ток потребления входной ток разность входных токов	2 от -50 мВ до +50 мВ от -1 В до +1 В 2 мА 0,2 мА от -0,2 мА до +0,2 мА.
Габаритные размеры: длина выводов диаметр	20 мм 9,5 мм

Эксплуатация

Микросхема 140УД13 остается работоспособной при воздействии:

температуры окружающего воздуха - от -60° С до +125° С.

Климатическое исполнение соответствует категории - 2.

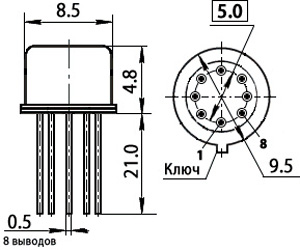

Рис.1. Габаритный чертеж микросхемы 140УД13
